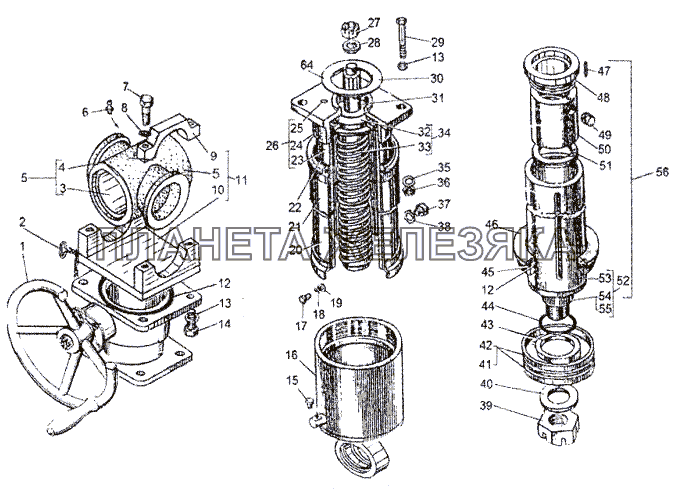

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5247Б-2723008 |
Редуктор со штурвалом Подробнее |
|
|
| 2 | 5247Б-2724410-10 |
Цепь Подробнее |
|
|
| 3 | 5247-2720019-10 |
Втулка корпуса Подробнее |
|
|
| 4 | 5247Г-2723136 |
Головка опорного устройства Подробнее |
|
|
| 5 | 5247Г-2723132 |
Головка с втулками Подробнее |
|
|
| 6 | 264020 |
Масленка 1.3.Ц6 Подробнее |
|
|
| 7 | 200817 |
Болт М14-6hх60 Подробнее |
|
|
| 8 | 252138 |
Шайба 14 ОТ Подробнее |
|
|
| 9 | 5247Г-2723146 |
Крышка Подробнее |
|
|
| 10 | 5247Г-2723140 |
Кронштейн Подробнее |
|
|
| 11 | 5247Г-2723130 |
Головка опорного устройства с кронштейном Подробнее |
|
|
| 12 | 0000-2327806 |
Кольцо 120-130-58-2-2 Подробнее |
|
|
| 13 | 252138 |
Шайба 14 ОТ Подробнее |
|
|
| 14 | 201588 |
Болт М14-6gх38 Подробнее |
|
|
| 15 | 262542 |
Пробка КГ 1/4" Подробнее |
|
|
| 16 | 5247Г-2723170 |
Цилиндр Подробнее |
|
|
| 17 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 18 | 252135 |
Шайба 8Т Подробнее |
|
|
 |
19 | 252005 |
Шайба 8 Подробнее |
|
| 20 | 5247Г-2723210 |
Кожух защитный внутренний Подробнее |
|
|
| 21 | 5247Г-2723302 |
Кожух защитный верхний Подробнее |
|
|
| 22 | 0000-8603818 |
Кольцо 160-170-58-2-2 Подробнее |
|
|
| 23 | 5247Г-2720065-10 |
Корпус опорного устройства Подробнее |
|
|
| 24 | 5247Г-2720066-10 |
Фланец Подробнее |
|
|
| 25 | 258630 |
Штифт 5х25 Подробнее |
|
|
| 26 | 5247Г-2720015-10 |
Корпус опорного устройства Подробнее |
|
|
| 27 | 251014 |
Гайка М18х1,5-6Н Подробнее |
|
|
| 28 | 376128 |
Шайба 18 Подробнее |
|
|
| 29 | 200817-01 |
Болт M14-6gx60 Подробнее |
|
|
| 30 | 5247Б-2723076 |
Прокладка Подробнее |
|
|
| 31 | 0000-2304301 |
Подшипник 8216 Подробнее |
|
|
| 32 | 5247Г-2723114 |
Кольцо опорное Подробнее |
|
|
| 33 | 5247Г-2723110 |
Винт подъемного механизма Подробнее |
|
|
| 34 | 5247Г-2723108 |
Винт с кольцом Подробнее |
|
|
| 35 | 312219 |
Шайба 14 Подробнее |
|
|
| 36 | 250558 |
Гайка М14-6Н Подробнее |
|
|
| 37 | 5247Б-2723127 |
Болт направляющий Подробнее |
|
|
| 38 | 5247Б-2723128 |
Шайба стопорная Подробнее |
|
|
| 39 | 375147 |
Гайка М52х2-6Н Подробнее |
|
|
| 40 | 5247-2723186 |
Шайба Подробнее |
|
|
| 41 | 5247Г-2723180 |
Кольцо защитное Подробнее |
|
|
| 42 | 0000-1716811 |
Кольцо 140-150-58-2-2 Подробнее |
|
|
| 43 | 5247Г-2723178-10 |
Поршень Подробнее |
|
|
| 44 | 0000-2303781 |
Кольцо 065-075-58-2-2 Подробнее |
|
|
| 45 | 0000-1918814 |
Кольцо 150-155-36-2-2 Подробнее |
|
|
| 46 | 5247Г-2723192 |
Крышка цилиндра Подробнее |
|
|
| 47 | 258365 |
Штифт Подробнее |
|
|
| 48 | 5247Г-2723119 |
Кольцо упорное Подробнее |
|
|
| 49 | 5247Б-2723117 |
Фиксатор гайки винта Подробнее |
|
|
| 50 | 5247Г-2723112 |
Гайка Подробнее |
|
|
| 51 | 5247-2723116 |
Шайба опорная Подробнее |
|
|
| 52 | 5247Г-2720025-10 |
Стойка Подробнее |
|
|
| 53 | 5247Г-2720026-10 |
Стойка Подробнее |
|
|
| 54 | 5247Г-2720030 |
Шип стойки опорного устройства Подробнее |
|
|
| 55 | 258630 |
Штифт 5х25 Подробнее |
|
|
| 56 | 5247Г-2720020 |
Стойка с гайкой Подробнее |
|
