| ← Устройство опорное | Устройство опорное правое → |

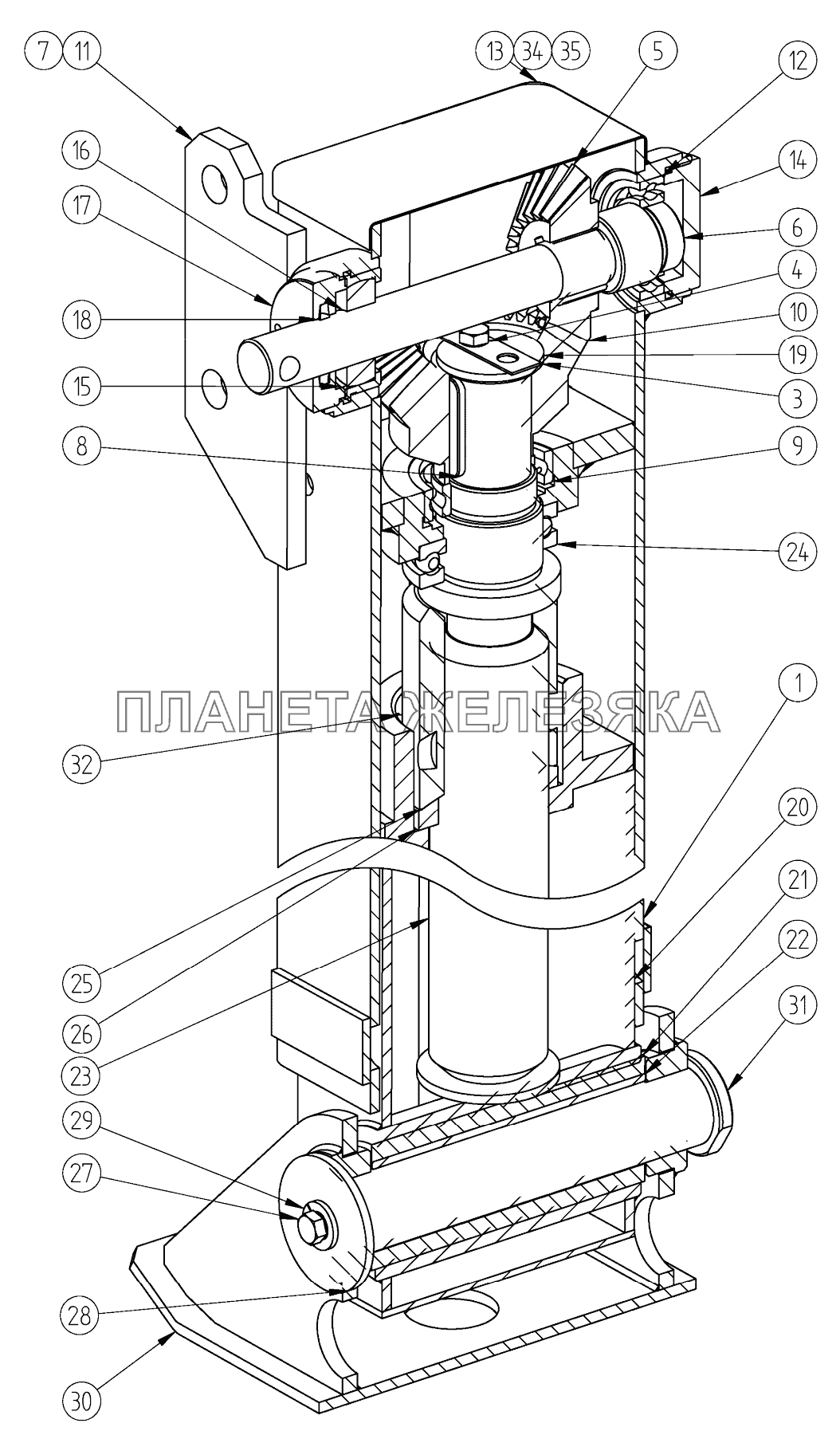

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 93281.002721.051 |
Корпус левый Подробнее |
|
|
| 3 | 9328.002723.104-10 |
Планка отгибная Подробнее |
|
|
| 4 | 201456 |
Болт М8х20 Подробнее |
|
|
| 5 | 9328.002723.058 |
Шестерня коническая Подробнее |
|
|
| 6 | 9328.002723.055 |
Вал входной левый Подробнее |
|
|
| 7 | 9328.002721.084 |
Ребро Подробнее |
|
|
| 8 | Шпонка10х8х45 |
Шпонка 10х8х45 Подробнее |
|
|
 |
9 | 108 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 10 | 9328.002723.060 |
Колесо зубчатое коническое Подробнее |
|
|
| 11 | 9328.002721.082 |
Пластина кронштейна Подробнее |
|
|
 |
12 | 106 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 13 | 9328.002723.028 |
Крышка корпуса Подробнее |
|
|
| 14 | 9328.002723.066 |
Крышка-винт регулировочная Подробнее |
|
|
| 15 | 9328.002723.090 |
Стакан правого редуктора Подробнее |
|
|
| 16 | 9328.002723.070-01 |
Подшипник входного вала Подробнее |
|
|
| 17 | 9328.002723.064 |
Крышка резьбовая Подробнее |
|
|
| 18 | СГ37-24-5 |
Кольцо СГ 37-24-5 Подробнее |
|
|
| 19 | 93281.002721.060 |
Шайба концевая верхняя Подробнее |
|
|
| 20 | 9328.002721.100 |
Стойка выдвижная Подробнее |
|
|
| 21 | 9328.002721.202 |
Прокладка резиновая Подробнее |
|
|
| 22 | 9328.002721.204 |
Кольцо внутреннее Подробнее |
|
|
| 23 | 9328.002723.084 |
Винт Подробнее |
|
|
 |
24 | 209 |
Подшипник упорный 8209 Подробнее |
|
| 25 | 9328.002723.082 |
Гайка Подробнее |
|
|
| 26 | 9328.002721.064 |
Шайба сферическая Подробнее |
|
|
| 27 | 201538 |
Болт М12х25 Подробнее |
|
|
| 28 | 9328.002721.066 |
Шайба концевая нижняя Подробнее |
|
|
| 29 | 1/05170/70 |
Шайба пружинная 12 Подробнее |
|
|
| 30 | 9328.002721.150 |
Башмак Подробнее |
|
|
| 31 | 9328.002721.068 |
Палец 12х38.018 Подробнее |
|
|
| 32 | 9328.002723.120 |
Спецболт Подробнее |
|
|
| 33 | 1/05173/70 |
Шайба пружинная 18 Подробнее |
|
|
| 34 | 1/26444/01 |
Шайба плоская 6х15 Подробнее |
|
|
| 35 | 1/03767/01 |
Винт М6х16 Подробнее |
|
