| ← Схема пневматическая Wabco | Ось с рессорами (балка оси 140мм) "ТОНАР" выпуска с 04.2007 г. по 06.2008г. → |

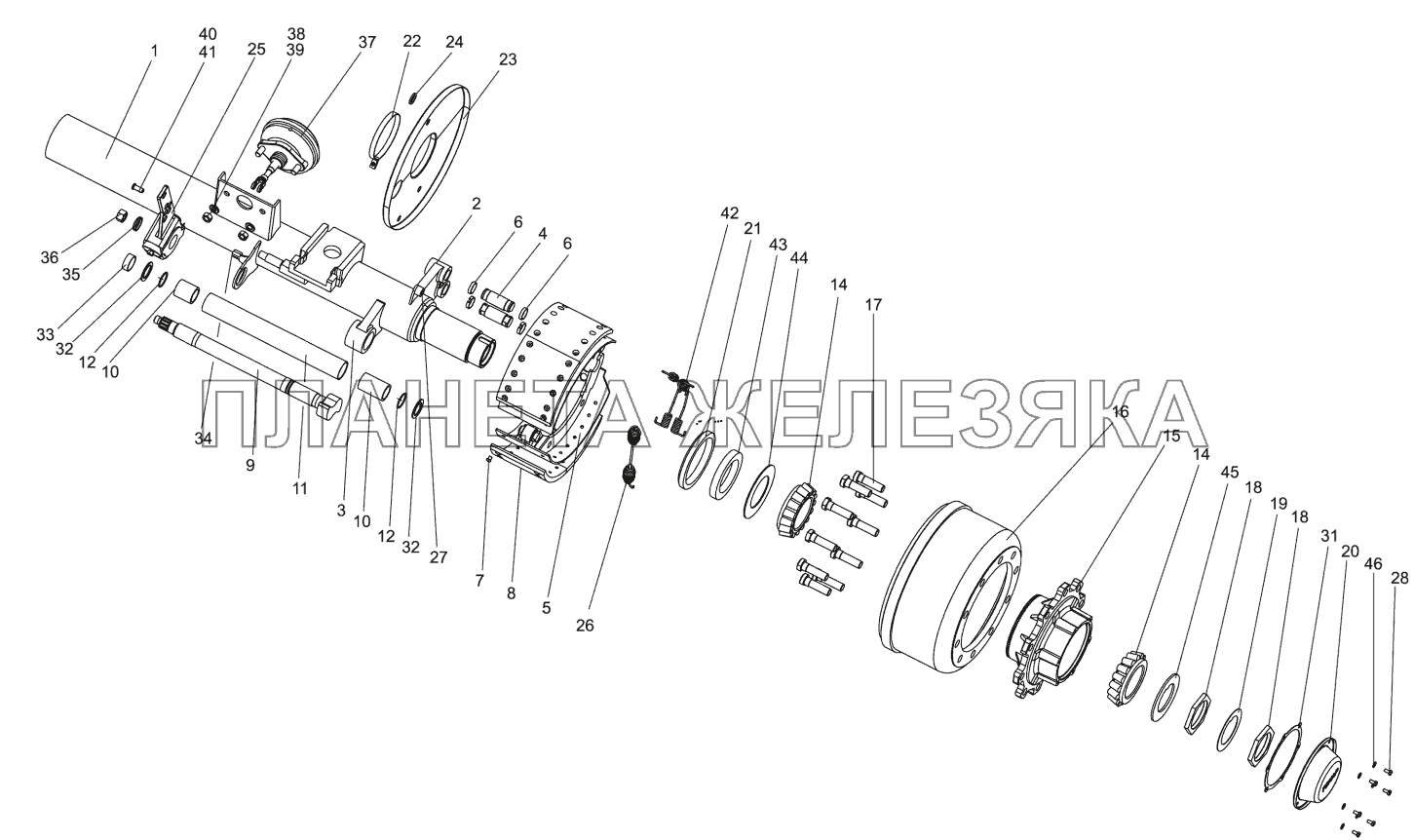

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 9042-2410030 |
Балка оси Подробнее |
|
|
| 2 | 9042-3502016-10 |
Основание суппорта 0927002297 Подробнее |
|
|
| 3 | 9042-3502015-10 |
Головка суппорта 0927002296 Подробнее |
|
|
| 4 | 9042-3502132-10 |
Ось колодки 1284000251 Подробнее |
|
|
| 5 | 2200080061 |
Колодка с накладками 05.091.46.14.0 Подробнее |
|
|
| 6 | 2200080066 |
Вкладыш 03.188.02.02.0 Подробнее |
|
|
| 7 | 85004819 |
Заклепка 1285000821 Подробнее |
|
|
| 8 | 4591254291 |
Тормозная накладка Подробнее |
|
|
| 9 | 2200080062/1284000249 |
Разжимной кулак Подробнее |
|
|
| 10 | 4573951357 |
Втулка 9042-3502234 фторопласт. Подробнее |
|
|
| 11 | 9042-3502231-10 |
Труба ф57хЗ,5мм Подробнее |
|
|
| 12 | 2200080075 |
Кольцо резиновое 042-050-46 Подробнее |
|
|
| 14 | 4591257525 |
Подшипник 7520А - без наружнего кольца Подробнее |
|
|
| 15 | 0927002042 |
Ступица Подробнее |
|
|
| 16 | 5320110101 |
Барабан тормозной EKU 4056 Подробнее |
|
|
| 17 | 1282000015 |
Болт колесный Подробнее |
|
|
| 18 | 9042-3104076 |
Гайка Подробнее |
|
|
| 19 | 9042-3104079 |
Шайба стопорная Подробнее |
|
|
| 20 | 9042-3104092 |
Крышка Подробнее |
|
|
| 21 | 4591257524 |
Манжета 1.2-150x180-1 Подробнее |
|
|
| 22 | 4598700021 |
Хомут червячный 130-165 Подробнее |
|
|
| 23 | 9042-3102152-10/153-10 |
Щит грязезащитный но оси 9042 Подробнее |
|
|
| 24 | 9042-3502194 |
Заглушка Подробнее |
|
|
| 25 | 1284000325 |
Регулировочный рычаг Подробнее |
|
|
| 26 | 2200080067 |
Пружина Подробнее |
|
|
| 27 | 4542054329 |
Кронштейн датчика 9042-3538110 Подробнее |
|
|
| 28 | 1282000821 |
Болт М8х16 ГОСТ 7805-70 Подробнее |
|
|
| 31 | 9042-3104094 |
Прокладка Подробнее |
|
|
| 32 | 9042-3502165 |
Шайба Подробнее |
|
|
| 33 | 9042-3502164 |
Втулка Подробнее |
|
|
| 36 | 2200080076 |
ГайкаМ22х1,5 03.260.14.08.0 Подробнее |
|
|
| 37 | 5521300061/5512300065 |
Тормозная камера/с энергоак. Подробнее |
|
|
| 42 | 2200080068/2200080071 |
Пружина колодок двойная Подробнее |
|
|
| 43 | 4542054330 |
Кольцо упорное 9042-3104095 Подробнее |
|
|
| 44 | 9042-3104027 |
Шайба защитная Подробнее |
|
|
| 45 | 9042-3104077 |
Шайба упорная Подробнее |
|
|
| 46 | 1286010008 |
Шайба 8 Подробнее |
|
