| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

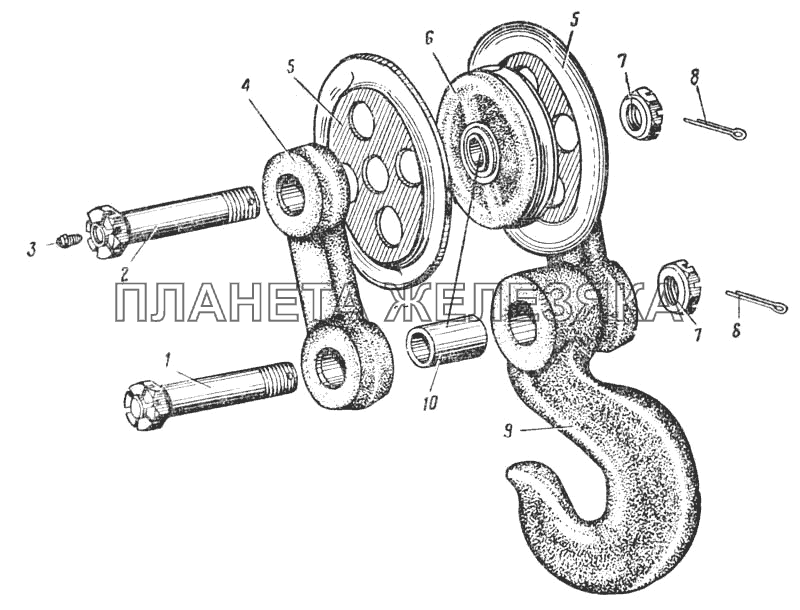

| 375-4505010-А |
Блок лебедки с крюком в сборе Подробнее |
|
||
| 1 | 375-4505042 |
Ось блока нижняя Подробнее |
|
|
| 2 | 375-4505038-Б |
Ось блока верхняя Подробнее |
|
|
 |
3 | 264020-П29 |
Масленка 1.3 Подробнее |
|
| 4 | 375-4505051 |
Щека блока Подробнее |
|
|
| 5 | 375-4505033 |
Диск направляющий Подробнее |
|
|
| 6 | 375-4505015 |
Блок лебедки со втулкой в сборе Подробнее |
|
|
| 7 | 335033-П29 |
Гайка М30х1,5 Подробнее |
|
|
 |
8 | 258069-П |
Шплинт 5х36 Подробнее |
|
| 9 | 375-4505024-Б |
Крюк блока лебедки Подробнее |
|
|
| 10 | 375-4505022 |
Втулка осей Подробнее |
|
