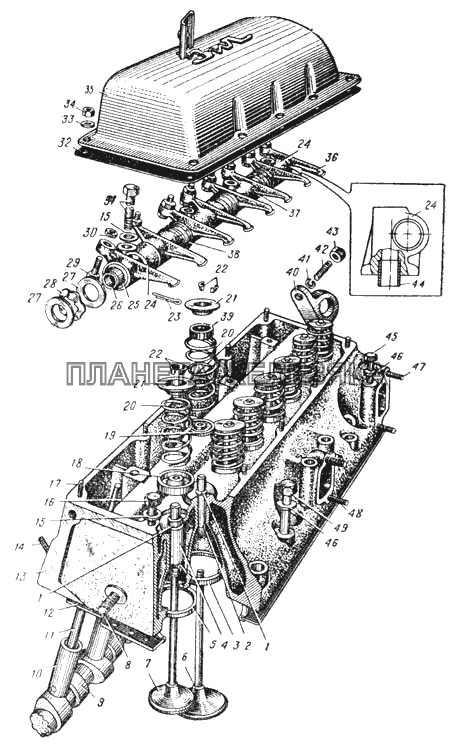

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-1003258 |
Крышка головки блока цилиндров с прокладкой в сборе Подробнее |
|
||
| 130-1003260 |
Крышка головки блока цилиндров в сборе Подробнее |
|
||
| 130-1007032-БР1 |
Втулка впускного клапана направляющая, увеличенная на 0,3 мм (только для запасных частей) Подробнее |
|
||
| 130-1007033-Р1 |
Втулка выпускного клапана направляющая, увеличенная на 0,3 мм (только для запасных частей) Подробнее |
|
||
| 130-1007079-Р1 |
Седло впускного клапана, увеличенное на 0,3 мм (только для запасных частей) Подробнее |
|
||
| 130-1007080-Р1 |
Седло выпускного клапана, увеличенное на 0,3 мм (только для запасных частей) Подробнее |
|
||
| 130-1007098 |
Коромысло клапанов с осью и стойками в сборе Подробнее |
|
||
| 130-1007115 |
Винт коромысла регулировочный с гайкой в сборе (только для запасных частей) Подробнее |
|
||
| 131-1003258 |
Крышка головки блока цилиндров с прокладкой в сборе Подробнее |
|
||
| 375-1000108 |
Комплект гильз и деталей поршневой группы на один двигатель (только для запасных частей) Подробнее |
|
||
| 375-1000109 |
Комплект гильзы и деталей поршневой группы на один цилиндр (только для запасных частей) Подробнее |
|
||
| 375-1003010-Б |
Головка блока цилиндров с клапанами и шпильками правая в сборе Подробнее |
|
||
| 375-1003011-Б |
Головка блока цилиндров с клапанами и шпильками левая в сборе Подробнее |
|
||
| 375-1103010-А |
Пробка дополнительного топливного бака в сборе Подробнее |
|
||
| ВЗ-1002017 |
Блок цилиндров в сборе и маслоприемник - комплект (только для запасных частей) Подробнее |
|
||
| 1 | 307775-П |
Кольцо направляющей втулки пружинное Подробнее |
|
|
| 2 | 130-1007032-Б |
Втулка впускного клапана направляющая Подробнее |
|
|
| 3 | 130-1007079 |
Седло впускного клапана Подробнее |
|
|
 |
4 | 130-1007033 |
Втулка выпускного клапана направляющая Подробнее |
|
| 5 | 130-1007080 |
Седло выпускного клапана Подробнее |
|
|
| 6 | 130-1007010-Б |
Клапан впускной Подробнее |
|
|
| 7 | 130-1007015-Б |
Клапан выпускной в сборе Подробнее |
|
|
| 8 | 307175-П8 |
Шпилька М12-М12х1,25х34 Подробнее |
|
|
| 9 | 130-1006015 |
Вал распределительный Подробнее |
|
|
| 10 | 130-1007055 |
Толкатель клапана Подробнее |
|
|
 |
11 | 130-1007176-А |
Штанга толкателя клапана Подробнее |
|
| 12 | 375-1003020-А |
Прокладка головки блока цилиндров в сборе Подробнее |
|
|
| 13 | 375-1003012-Б |
Головка блока цилиндров с седлами и направляющими втулками клапанов в сборе Подробнее |
|
|
| 14 | 307172-П8 |
Шпилька М10-М10х1х43 крепления впускной трубы Подробнее |
|
|
| 15 | 305790-П8 |
Шайба 12 болта Подробнее |
|
|
| 16 | 301341-П |
Болт М12х120 крепления головки Подробнее |
|
|
| 17 | 307159-П8 |
Шпилька М8-М8х14 крепления крышки Подробнее |
|
|
 |
18 | 130-1007310 |
Механизм вращения выпускного клапана в сборе Подробнее |
|
| 19 | 130-1007023 |
Шайба клапанной пружины впускного клапана Подробнее |
|
|
 |
20 | 130-1007020 |
Пружина клапана Подробнее |
|
| 21 | 130-1007024-Б |
Тарелка клапанной пружины Подробнее |
|
|
 |
22 | 130-1007028 |
Сухарь клапана Подробнее |
|
| 23 | 258027-П |
Шплинт 2,5х30 Подробнее |
|
|
| 24 | 130-1007107 |
Стойка оси коромысла клапанов Подробнее |
|
|
 |
25 | 130-1007118 |
Втулка коромысла (заготовка) Подробнее |
|
| 26 | 130-1007100 |
Ось коромысла с заглушками в сборе Подробнее |
|
|
| 27 | 305608-П8 |
Шайба 23 оси коромысла Подробнее |
|
|
| 28 | 305765-П |
Шайба пружинная 23 оси коромысла Подробнее |
|
|
| 29 | 130-1007117 |
Винт коромысла регулировочный Подробнее |
|
|
| 30 | 130-1007073 |
Гайка регулировочного винта Подробнее |
|
|
| 31 | 301342-П |
Болт М12х185 крепления головки и стойки оси коромысел клапанов Подробнее |
|
|
 |
32 | 130-1003270-А |
Прокладка крышки головки блока цилиндров Подробнее |
|
| 33 | 252005-П8 |
Шайба 8 Подробнее |
|
|
| 34 | 250510-П8 |
Гайка М8 Подробнее |
|
|
| 35 | 131-1003260 |
Крышка головки блока цилиндров в сборе Подробнее |
|
|
 |
36 | 130-1007110 |
Коромысло клапана со втулкой в сборе Подробнее |
|
 |
37 | 130-1007106 |
Стойка оси коромысла клапанов маслоподводная Подробнее |
|
| 37 | 375-1103008-Б |
Прокладка пробки Подробнее |
|
|
| 38 | 130-1007127 |
Пружина коромысел распорная Подробнее |
|
|
| 38 | 375-1103027 |
Пластина пружинная пробки Подробнее |
|
|
| 39 | 130-1007014-Б |
Манжета впускного клапана Подробнее |
|
|
| 39 | 2201с60 |
Цепочка пробки в сборе Подробнее |
|
|
| 40 | 130-1001140 |
Ушко подъема двигателя Подробнее |
|
|
| 40 | 330513-П29 |
Болт М6х11 Подробнее |
|
|
| 41 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 42 | 414103-П8 |
Шпилька М12-М12х1,25х30 крепления ушка Подробнее |
|
|
| 43 | 250515-П8 |
Гайка М12х1,25 Подробнее |
|
|
| 44 | 130-1007111 |
Втулка стойки центрирующая Подробнее |
|
|
| 45 | 301340-П |
Болт М12х110 крепления головки Подробнее |
|
|
| 46 | 305814-П8 |
Шайба 12 болта Подробнее |
|
|
 |
47 | 130-1008147 |
Шпилька крепления выпускного газопровода Подробнее |
|
| 48 | 131-1008147 |
Шпилька крепления выпускного газопровода Подробнее |
|
|
| 49 | 301339-П |
Болт М12х70 крепления головки Подробнее |
|
