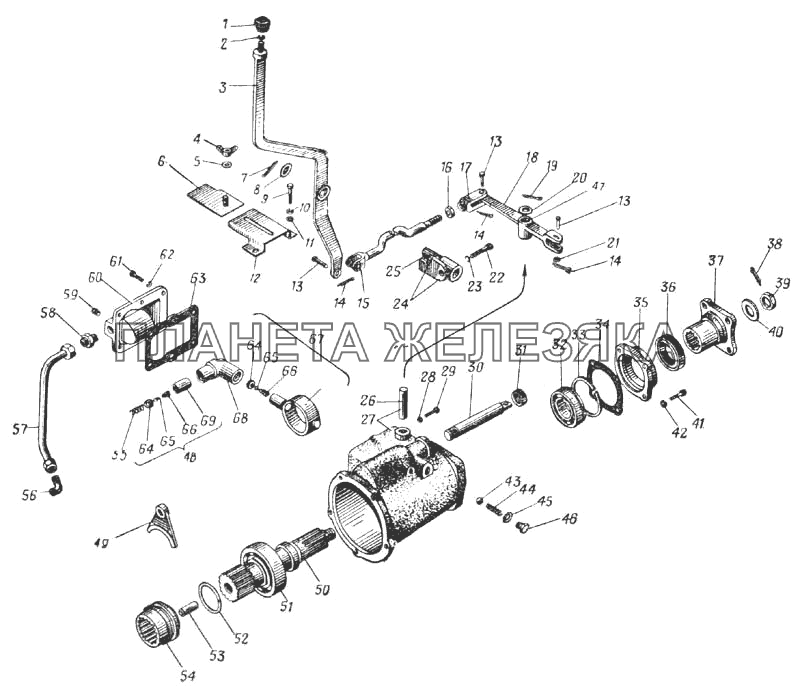

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 375-1804067-Д |
Тяга рычага блокировки дифференциала в сборе Подробнее |
|
||
| 375-4202010 |
Коробка дополнительного отбора мощности в сборе Подробнее |
|
||
| 375-4202269 |
Стопор рычага в сборе Подробнее |
|
||
| 1 | 375-4207206-Б2 |
Рукоятка рычага Подробнее |
|
|
| 2 | 252156-П9 |
Шайба 10 пружинная Подробнее |
|
|
| 3 | 375-4202194-Б |
Рычаг управления дополнительной коробкой в сборе Подробнее |
|
|
| 4 | 251513-П29 |
Гайка-барашек М8-6Н Подробнее |
|
|
| 5 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 6 | 375-4202268 |
Пластина стопорная в сборе Подробнее |
|
|
| 7 | 258041-П29 |
Шплинт 3,2х32 Подробнее |
|
|
| 8 | 336263-П29 |
Шайба 23 Подробнее |
|
|
 |
9 | 201417-П29 |
Болт М6-6gх14 Подробнее |
|
| 10 | 252134-П9 |
Шайба пружинная 6 Подробнее |
|
|
| 11 | 252004-П29 |
Шайба 6 Подробнее |
|
|
| 12 | 375-4207210-Б |
Кронштейн стопорной пластины Подробнее |
|
|
| 13 | 260057-П29 |
Палец 10х28 Подробнее |
|
|
| 14 | 258038-П29 |
Шплинт 3,2х16 Подробнее |
|
|
| 14 | 258039-П29 |
Шплинт 3,2х20 Подробнее |
|
|
| 15 | 375-1804069-Б |
Стержень тяги в сборе Подробнее |
|
|
 |
16 | 250515-П29 |
Гайка М12х1,25-6Н Подробнее |
|
| 17 | 375-3508045 |
Вилка тяги Подробнее |
|
|
| 18 | 375-4202261-01 |
Поводок в сборе Подробнее |
|
|
| 19 | 258052-П29 |
Шплинт 4х20 Подробнее |
|
|
 |
20 | 252016-П29 |
Шайба 14 Подробнее |
|
| 21 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 22 | 201539-П29 |
Болт М12-6gх28 Подробнее |
|
|
| 23 | 252137-П9 |
Шайба пружинная 12 Подробнее |
|
|
| 24 | 375-4202198 |
Кронштейн рычага с осью в сборе Подробнее |
|
|
| 25 | 375-4202258 |
Ось рычага управления Подробнее |
|
|
| 26 | 375-4202032 |
Ось поводка Подробнее |
|
|
| 27 | 375-4202012-А |
Картер коробки с осью поводка в сборе Подробнее |
|
|
| 28 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
 |
29 | 200263-П29 |
Болт М8-6gх35 Подробнее |
|
| 30 | 375-4202122 |
Шток вилки Подробнее |
|
|
| 31 | 375-1803040 |
Сальник штока в сборе Подробнее |
|
|
 |
32 | 50208 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 33 | 339053-П |
Кольцо стопорное 76х1,8 Подробнее |
|
|
| 34 | 375-4207075 |
Прокладка крышки Подробнее |
|
|
| 35 | 375-4202084 |
Крышка подшипника Подробнее |
|
|
| 36 | 353-2202060 |
Сальник в сборе Подробнее |
|
|
| 37 | 375-4202264-Б |
Фланец Подробнее |
|
|
| 38 | 258054-П |
Шплинт 4х30 Подробнее |
|
|
| 39 | 334920-П |
Гайка М22х1,5 Подробнее |
|
|
| 40 | 252020-П |
Шайба 23 Подробнее |
|
|
 |
41 | 201497-П29 |
Болт М10-6gх25 Подробнее |
|
| 42 | 252156-П9 |
Шайба 10 пружинная Подробнее |
|
|
| 43 | Шарик диаметром 11,113мм (7/16") |
Шарик диаметром 11,113мм (7/16") Подробнее |
|
|
| 44 | 32-0615 |
Пружина штоков Подробнее |
|
|
| 45 | 375-1802272 |
Прокладка уплотнительная Подробнее |
|
|
| 46 | 339299-П29 |
Пробка М14х1,5 Подробнее |
|
|
| 47 | 375-4202267 |
Втулка поводка Подробнее |
|
|
| 48 | 375-4202213 |
Клапан предохранительный в сборе Подробнее |
|
|
| 49 | 375-4202126 |
Вилка включения дополнительного отбора мощности Подробнее |
|
|
| 50 | 375-4202030-Б |
Вал коробки Подробнее |
|
|
 |
51 | 211 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 52 | 375-4202018 |
Кольцо стопорное Подробнее |
|
|
| 53 | 375-4202074 |
Втулка вала Подробнее |
|
|
| 54 | 375-4202020 |
Муфта включения коробки Подробнее |
|
|
| 55 | 375-4202016 |
Пружина предохранительного клапана Подробнее |
|
|
| 56 | 339039-П |
Угольник М16х1,5 К3/8" Подробнее |
|
|
| 57 | 375-4202215-Б |
Трубка маслоприемная в сборе Подробнее |
|
|
| 58 | 339051-П |
Штуцер М16х1,5 К3/8" Подробнее |
|
|
| 59 | 262531-П |
Пробка 1/8" Подробнее |
|
|
| 60 | 375-4202210 |
Корпус насоса Подробнее |
|
|
 |
61 | 201456-П29 |
Болт М8-6gх20 Подробнее |
|
| 62 | 252135-П9 |
Шайба пружинная 8 Подробнее |
|
|
| 63 | 375-4202211 |
Прокладка корпуса Подробнее |
|
|
| 64 | 375-4202206 |
Седло Подробнее |
|
|
| 65 | 375-4202208 |
Клапан Подробнее |
|
|
| 66 | 375-4202207 |
Пружина Подробнее |
|
|
| 67 | 375-4202212 |
Поршень насоса в сборе Подробнее |
|
|
| 68 | 375-4202204 |
Цилиндр насоса Подробнее |
|
|
| 69 | 375-4202017 |
Корпус предохранительного клапана Подробнее |
|
