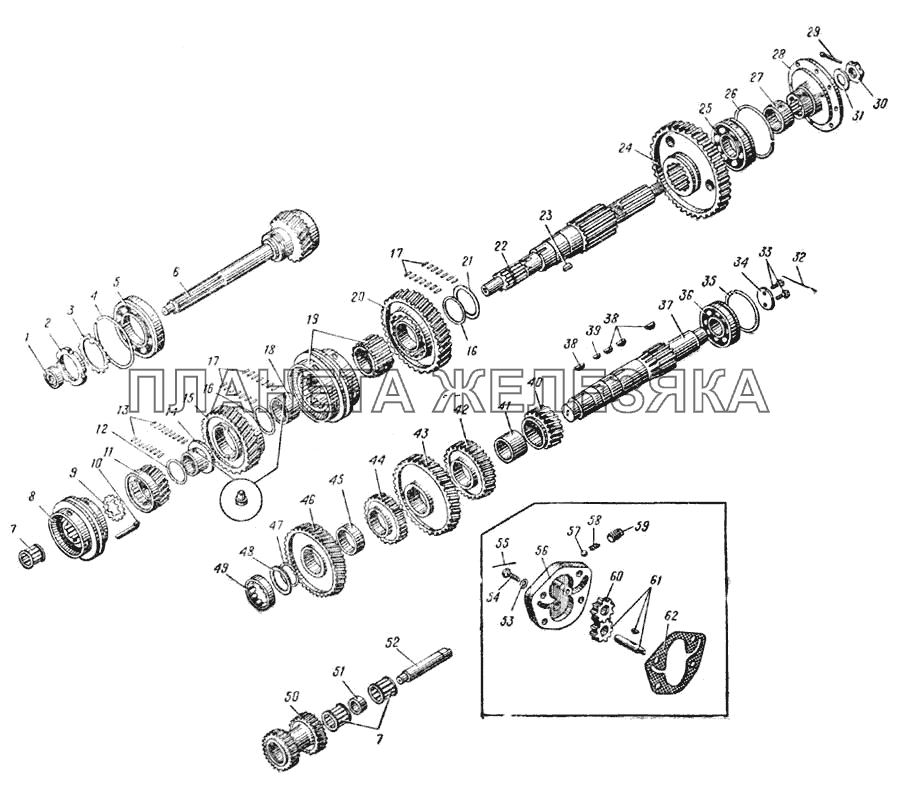

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 200-1601021 |
Втулка вала ведущей шестерни масляного насоса Подробнее |
|
||
| 200-1601021 |
Втулка вала ведущей шестерни масляного насоса Подробнее |
|
||
| 200-1701047 |
Вал промежуточный коробки передач с шестернями в сборе Подробнее |
|
||
| 200-1701100-А |
Вал вторичный коробки передач с шестернями второй, третьей и пятой передач и синхро низатором в сборе Подробнее |
|
||
| 200-1704010 |
Насос масляный коробки передач в сборе Подробнее |
|
||
| 200-1704020-Б |
Корпус масляного насоса коробки передач Подробнее |
|
||
| 200-1704025-Б |
Ось ведомой шестерни масляного насоса Подробнее |
|
||
| 204У-1701200-А |
Крышка заднего подшипника вторичного вала в сборе Подробнее |
|
||
| 1 | 60205К |
Подшипник шариковый радиальный однорядный Подробнее |
|
|
| 2 | 200-1701037 |
Гайка кольцевая Подробнее |
|
|
| 3 | 200-1701038 |
Шайба замочная Подробнее |
|
|
 |
4 | 200-1701034 |
Кольцо стопорное Подробнее |
|
 |
5 | 50217 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 6 | 204У-1701025 |
Вал первичный коробки передач в сборе Подробнее |
|
|
 |
7 | 64907 |
Подшипник роликовый радиальный с длинными цилиндрическими роликами Подробнее |
|
|
|
7 | 64907 |
Подшипник роликовый радиальный с длинными цилиндрическими роликами Подробнее |
|
| 8 | 200-1701151-А |
Синхронизатор четвертой и пятой передач в сборе Подробнее |
|
|
| 9 | 200-1701144-В |
Шайба упорная шестерни пятой передачи Подробнее |
|
|
| 10 | 236-1701145-А |
Шпонка замочная упорной шайбы Подробнее |
|
|
| 11 | 200-1701129 |
Шестерня пятой передачи вторичного вала в сборе Подробнее |
|
|
| 12 | 200-1701143 |
Кольцо промежуточное подшипника шестерни пятой передачи Подробнее |
|
|
| 13 | 200-1701142 |
Игла подшипника шестерни пятой передачи Подробнее |
|
|
| 14 | 200-1701138 |
Втулка со штифтом в сборе Подробнее |
|
|
| 15 | 200-1701131-А |
Шестерня третьей передачи вторичного вала Подробнее |
|
|
| 16 | 200-1701124 |
Кольцо промежуточное подшипника шестерни Подробнее |
|
|
| 16 | 200-1701124 |
Кольцо промежуточное подшипника шестерни Подробнее |
|
|
| 17 | 200-1701123 |
Игла подшипника шестерни Подробнее |
|
|
| 17 | 200-1701123 |
Игла подшипника шестерни Подробнее |
|
|
| 18 | 200-1701134 |
Втулка со штифтом в сборе Подробнее |
|
|
| 19 | 200-1701152-А |
Синхронизатор второй и третьей передач с распорной втулкой в сборе Подробнее |
|
|
| 20 | 200-1701127-А |
Шестерня второй передачи вторичного вала Подробнее |
|
|
| 21 | 200-1701122 |
Шайба упорная шестерни второй передачи Подробнее |
|
|
| 22 | 200-1701105-В |
Вал вторичный коробки передач Подробнее |
|
|
 |
23 | 314001-П2 |
Шпонка сегментная 8х14 Подробнее |
|
| 24 | 200-1701112-А3 |
Шестерня первой передачи и заднего хода вто ричного вала Подробнее |
|
|
 |
25 | 50411 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 26 | 200-1701192 |
Кольцо стопорное подшипника вторичного вала Подробнее |
|
|
| 27 | 200-1701242 |
Втулка распорная Подробнее |
|
|
| 28 | 200-1701240 |
Фланец крепления кардана к вторичному валу Подробнее |
|
|
| 29 | 258073-П |
Шплинт 5х60 Подробнее |
|
|
| 30 | 311700-П29 |
Гайка М33х1,5 Подробнее |
|
|
| 31 | 312301-П29 |
Шайба 34 Подробнее |
|
|
| 32 | 258280-П |
Шплинт-проволока 1,6х150 Подробнее |
|
|
| 33 | 310067-П29С |
Болт М12х1,25х30 крепления упорной шайбы Подробнее |
|
|
| 34 | 200-1701060 |
Шайба упорная Подробнее |
|
|
 |
35 | 200-1701065 |
Кольцо стопорное подшипника Подробнее |
|
 |
36 | 50409 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 37 | 200-1701048-А |
Вал промежуточный коробки передач Подробнее |
|
|
 |
38 | 314000-П2 |
Шпонка сегментная 10х13 Подробнее |
|
| 39 | 314002-П2 |
Шпонка сегментная 8х11 Подробнее |
|
|
| 40 | 200-1701050-А |
Шестерня второй передачи промежуточного вала Подробнее |
|
|
| 41 | 200-1701059 |
Втулка распорная шестерен второй и третьей передач Подробнее |
|
|
 |
42 | 200-1701051-А |
Шестерня третьей передачи промежуточного вала Подробнее |
|
| 43 | 200-1701053-А2 |
Шестерня пятой передачи промежуточного вала Подробнее |
|
|
| 44 | 200-1701057 |
Шестерня ведущая привода отбора мощности Подробнее |
|
|
| 45 | 200-1701062 |
Втулка распорная ведущей шестерни привода отбора мощности и шестерни постоянного зацепления промежуточного вала Подробнее |
|
|
| 46 | 200-1701056-А |
Шестерня постоянного зацепления промежуточного вала Подробнее |
|
|
| 47 | 200-1701064 |
Кольцо замочное шестерен промежуточного вала Подробнее |
|
|
| 48 | 200-1701061 |
Шайба маслоотражательная промежуточ ного вала Подробнее |
|
|
| 49 | 292308К |
Подшипник роликовый радиальный с короткими цилиндрическими роликами Подробнее |
|
|
| 50 | 200-1701082-А |
Блок промежуточный шестерен заднего хода Подробнее |
|
|
| 51 | 200-1701084 |
Втулка подшипников промежуточная Подробнее |
|
|
| 52 | 200-1701092 |
Ось блока промежуточных шестерен Подробнее |
|
|
| 53 | 200-1701041 |
Шайба 10,5 Подробнее |
|
|
| 54 | 206538-П29 |
Болт М10х30 Подробнее |
|
|
| 55 | 258254-П |
Шплинт-проволока 1,2х200 Подробнее |
|
|
| 56 | 200-1704015 |
Корпус масляного насоса коробки передач в сборе Подробнее |
|
|
| 57 | Шарик диаметром 9,525мм |
Шарик диаметром 9,525мм Подробнее |
|
|
| 58 | 200-1704027 |
Пружина клапана масляного насоса Подробнее |
|
|
| 59 | 316112-П |
Пробка К3/8" Подробнее |
|
|
| 60 | 200-1704030 |
Шестерня ведомая масляного насоса в сборе Подробнее |
|
|
| 61 | 200-1704040 |
Шестерня ведущая масляного насоса с валом в сборе Подробнее |
|
|
| 62 | 200-1704017 |
Прокладка корпуса масляного насоса Подробнее |
|
