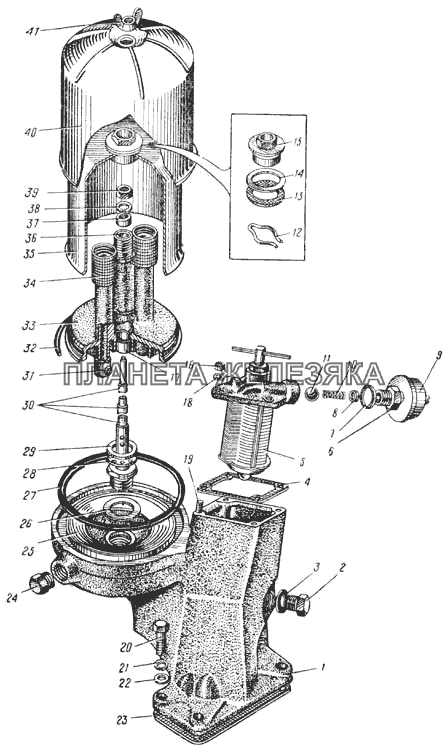

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-1012009 |
Фильтр грубой очистки с центрифугой в сборе Подробнее |
|
||
| 130-1012237 |
Щиток масляного фильтра грубой очистки Подробнее |
|
||
| 201538-П8 |
Болт М12х25 крепления щитка Подробнее |
|
||
| 252157-П2 |
Шайба пружинная 12 Подробнее |
|
||
| 1 | 130-1012016 |
Корпус масляных фильтров в сборе Подробнее |
|
|
| 2 | 306507-П |
Пробка корпуса масляных фильтров Подробнее |
|
|
| 3 | 307226-П |
Прокладка пробки Подробнее |
|
|
| 4 | 111-1012069 |
Прокладка крышки фильтрующего элемента Подробнее |
|
|
| 5 | 130-1012035 |
Элемент масляного фильтра грубой очистки фильтрующий в сборе Подробнее |
|
|
| 6 | 111-1012041 |
Штуцер перепускного клапана Подробнее |
|
|
| 7 | 307270-П |
Прокладка Подробнее |
|
|
| 8 | 111-1012043 |
Стакан штуцера перепускного клапана Подробнее |
|
|
| 9 | 120-3810020-Б |
Датчик манометра масла типа ММ9 в сборе Подробнее |
|
|
| 10 | 120-1012091-Б |
Пружина перепускного клапана Подробнее |
|
|
| 11 | 306200-П |
Шарик 6,5 перепускного клапана масляного фильтра Подробнее |
|
|
| 12 | 307743-П |
Кольцо стопорное Подробнее |
|
|
| 13 | 164-1017351 |
Прокладка гайки Подробнее |
|
|
| 14 | 164-1017355 |
Шайба гайки Подробнее |
|
|
| 15 | 164-1017398 |
Гайка центрифуги Подробнее |
|
|
| 16 | 250512-П8 |
Гайка М10 Подробнее |
|
|
| 17 | 120-1011034-Б |
Втулка центрифуги нижняя (заготовка) Подробнее |
|
|
| 18 | 252156-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 19 | 307171-П8 |
Шпилька М10-М10х24 крепления фильтрующего элемента Подробнее |
|
|
| 20 | 201501-П8 |
Болт М10х35 Подробнее |
|
|
| 21 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 22 | 252006-П8 |
Шайба 10 Подробнее |
|
|
| 23 | 130-1012100 |
Прокладка корпуса масляных фильтров Подробнее |
|
|
| 24 | 262542-П8 |
Пробка 1/4" Подробнее |
|
|
| 25 | 164-1012045 |
Щиток корпуса масляных фильтров отражательный Подробнее |
|
|
| 26 | 305770-П |
Шайба 18,2 оси центрифуги замочная Подробнее |
|
|
| 27 | 164-1017327 |
Прокладка кожуха центрифуги Подробнее |
|
|
| 28 | 164-1017357 |
Шарикоподшипник центрифуги упорный в сборе (№ 948102 по ГОСТ) Подробнее |
|
|
| 29 | 164-1017427 |
Кольцо подшипника упорное Подробнее |
|
|
| 30 | 164-1017337 |
Ось центрифуги Подробнее |
|
|
| 31 | 164-1017353 |
Жиклер центрифуги Подробнее |
|
|
| 32 | 164-1017349 |
Кольцо крышки уплотнительное Подробнее |
|
|
| 33 | 164-1017336 |
Корпус центрифуги с втулками в сборе Подробнее |
|
|
| 34 | 164-1017362 |
Фильтр центрифуги в сборе Подробнее |
|
|
| 35 | 164-1017335 |
Крышка корпуса центрифуги Подробнее |
|
|
| 36 | 164-1017415 |
Втулка центрифуги верхняя (заготовка) Подробнее |
|
|
| 37 | 164-1017343 |
Шайба оси центрифуги упорная Подробнее |
|
|
| 38 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 39 | 250510-П8 |
Гайка М8 Подробнее |
|
|
| 40 | 164-1017322 |
Кожух центрифуги в сборе Подробнее |
|
|
| 41 | 251513-П8 |
Гайка-барашек М8 Подробнее |
|
