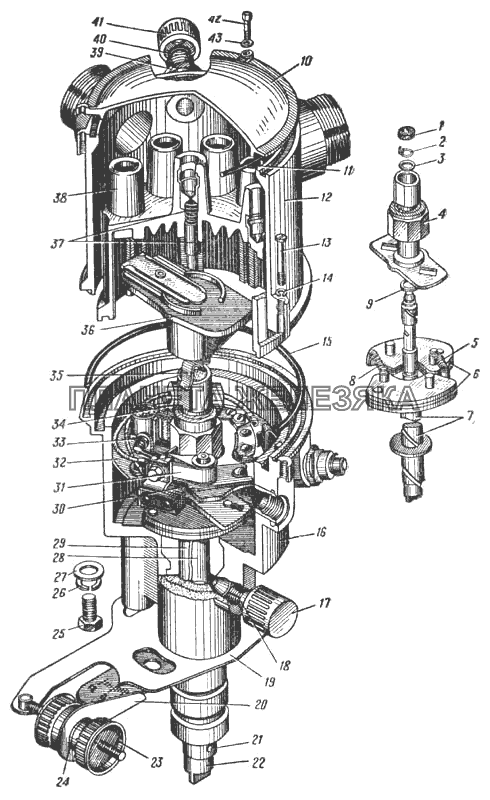

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Р102-3706001 |
Гайка низковольтного вывода Подробнее |
|
||
| Р102-3706050 |
Втулка низковольтного вывода Подробнее |
|
||
| Р4-3706030-В |
Рычаг установки зажигания в сборе Подробнее |
|
||
| 1 | Р10-7163 |
Сальник Подробнее |
|
|
| 2 | Р50-3706204 |
Замок Подробнее |
|
|
| 3 | Н-1884-П29 |
Шайба Подробнее |
|
|
| 4 | Р102-3706230 |
Втулка с кулачком и пластиной в сборе Подробнее |
|
|
| 5 | СТ-7308 |
Пружина центробежного автомата Подробнее |
|
|
| 6 | Р4-3706240 |
Грузики в сборе Подробнее |
|
|
| 7 | Р102-3706210 |
Валик в сборе Подробнее |
|
|
| 8 | Р35-3706204 |
Пружина центробежного автомата Подробнее |
|
|
| 9 | Н-1367-П29 |
Шайба Подробнее |
|
|
| 10 | Р102-3706041 |
Крышка экрана Подробнее |
|
|
| 11 | Р102-005/7 |
Кольцо крышки экрана уплотнительное Подробнее |
|
|
| 12 | Р102-3706700 |
Экран в сборе Подробнее |
|
|
| 13 | Н-1733-П21 |
Винт крепления экрана к корпусу распределителя Подробнее |
|
|
| 14 | Н-1107-П7 |
Шайба пружинная Подробнее |
|
|
| 15 | Р102-004/7 |
Кольцо экрана уплотни-тельное Подробнее |
|
|
| 16 | Р102-3706100 |
Корпус распределителя в сборе Подробнее |
|
|
| 17 | Р-8050-А |
Крышка масленки Подробнее |
|
|
| 18 | Р34-3706110 |
Корпус масленки в сборе Подробнее |
|
|
| 19 | Р4-3706050-В |
Пластина установочная верхняя в сборе Подробнее |
|
|
| 20 | Р4-3706031-В |
Пластина установочная нижняя Подробнее |
|
|
| 21 | Н-1525-П21 |
Заклепка муфты Подробнее |
|
|
| 22 | Р35-3706011 |
Муфта распределителя Подробнее |
|
|
| 23 | Р20-3706055-А |
Гайка Подробнее |
|
|
| 24 | Р20-3706056 |
Шайба специальная Подробнее |
|
|
| 25 | Н-1976-П21 |
Болт крепления рычага Подробнее |
|
|
| 26 | Н-1388-П7 |
Шайба пружинная Подробнее |
|
|
| 27 | Н-1977-П21 |
Шайба Подробнее |
|
|
| 28 | Р102-3706200 |
Валик с центробежным автоматом в сборе Подробнее |
|
|
| 29 | 1-ИГ-579-А |
Втулка Подробнее |
|
|
| 30 | Р4-3706370 |
Стойка контактная в сборе Подробнее |
|
|
| 31 | Р4-3706330 |
Рычаг прерывателя в сборе Подробнее |
|
|
| 32 | Р102-3706300 |
Пластина прерывателя с конденсатором в сборе Подробнее |
|
|
| 33 | Р22-3706380 |
Заклепка с контактом в сборе Подробнее |
|
|
| 34 | Р13-3706400 |
Конденсатор в сборе Подробнее |
|
|
| 35 | Р4-3706024 |
Пружина бегунка Подробнее |
|
|
| 36 | Р4-3706020-В |
Бегунок в сборе Подробнее |
|
|
| 37 | Р41-3706510-Б |
Уголек комбинированный с пружиной в сборе Подробнее |
|
|
| 38 | Р102-3706500 |
Крышка распределителя в сборе Подробнее |
|
|
| 39 | 65-3705009 |
Гайка зажимная Подробнее |
|
|
| 40 | Р102-003/7 |
Кольцо уплотнительное Подробнее |
|
|
| 41 | Р102-3706006 |
Гайка специальная Подробнее |
|
|
| 42 | Н-1732-П21 |
Винт крепления крышки Подробнее |
|
|
| 43 | Н-1493-П7 |
Шайба пружинная Подробнее |
|
