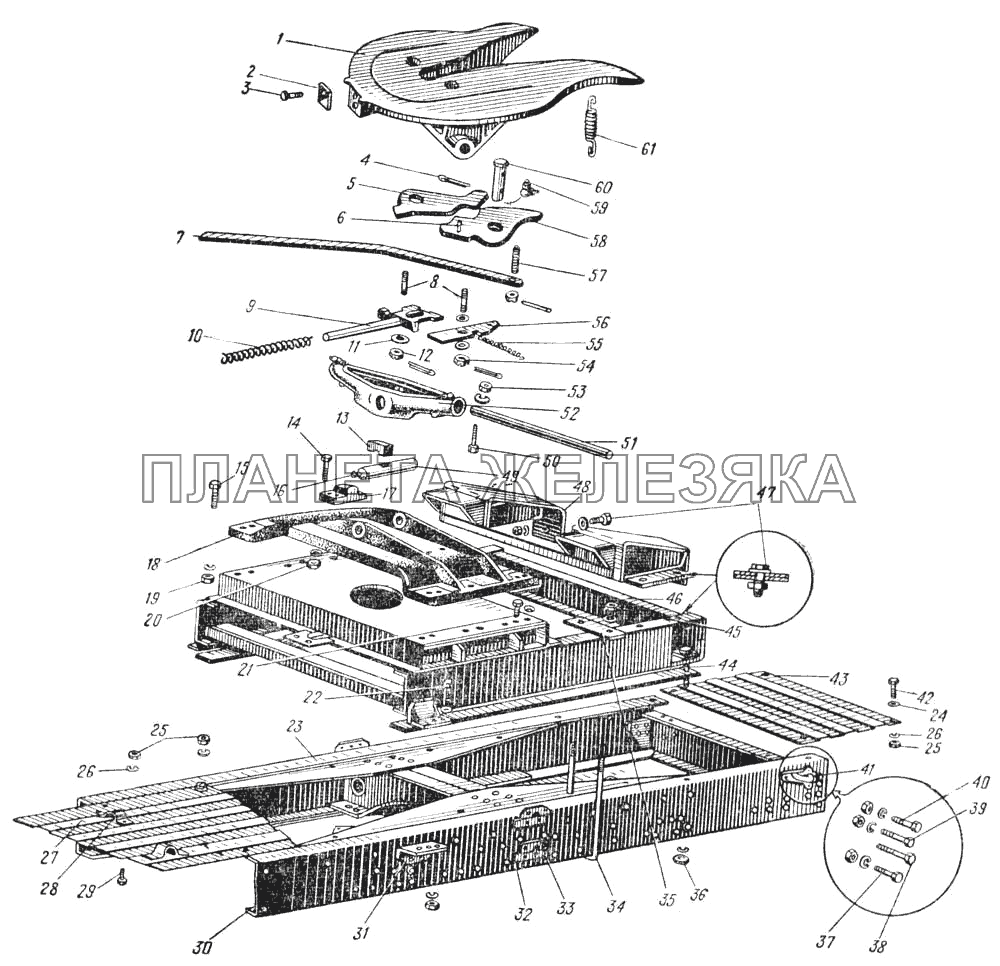

| ← Щиток приборов автомобиля Урал-375Д (Рис. 122) | Седельное устройство и рама автомобиля Урал-377С (Рис. 60) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 200В-2702010-А2 |
Седельное устройство в сборе Подробнее |
|
||
 |
250560-П29 |
Гайка М16х1,5-6Н Подробнее |
||
 |
250561-П29 |
Гайка М16х1,5-6Н Подробнее |
||
| 250959-П29 |
Гайка М12 Подробнее |
|
||
| 252007-П |
Шайба 12,5 Подробнее |
|
||
| 252017-П29 |
Шайба 16 Подробнее |
|
||
| 252137-П2 |
Шайба 12 пружинная Подробнее |
|
||
| 252138-П2 |
Шайба 14 пружинная Подробнее |
|
||
| 252138-П9 |
Шайба пружинная 14 Подробнее |
|
||
| 252139-П9 |
Шайба 16 пружинная Подробнее |
|
||
| 252139-П9 |
Шайба 16 пружинная Подробнее |
|
||
| 252139-П9 |
Шайба 16 пружинная Подробнее |
|
||
| 256908-П |
Заклепка 14х50 Подробнее |
|
||
| 258041-П |
Шплинт 3х30 Подробнее |
|
||
| 264040-П29 |
Масленка 2.3.90.01 в сборе Подробнее |
|
||
| 1 | 200В-2702028-А2 |
Седло в сборе Подробнее |
|
|
| 2 | 5204-2704140 |
Планка предохранительная Подробнее |
|
|
| 3 | 372179-П29 |
Болт предохранительный Подробнее |
|
|
| 4 | 258086-П |
Шплинт 6х60 Подробнее |
|
|
| 5 | 200В-2703016 |
Захват седельного устройства правый Подробнее |
|
|
| 6 | 5204-2704124 |
Штифт левого захвата Подробнее |
|
|
| 7 | 200В-2703137 |
Рукоятка замка захватов Подробнее |
|
|
| 8 | 5204-2704117-В1 |
Шпилька Подробнее |
|
|
| 8 | 5204-2704117-В1 |
Шпилька Подробнее |
|
|
| 9 | 200В-2703028 |
Кулак запорный в сборе Подробнее |
|
|
| 10 | 210Д-2703033 |
Пружина запорного кулака Подробнее |
|
|
| 11 | 5204-2704136 |
Шайба запорного кулака Подробнее |
|
|
| 12 | 250959-П29 |
Гайка М12 Подробнее |
|
|
| 13 | 210Д-2702046 |
Сухарь оси балансира Подробнее |
|
|
| 14 | 201548-П29 |
Болт М12х50 Подробнее |
|
|
| 15 | 202125-П29 |
Болт М16х60 Подробнее |
|
|
| 16 | 264040-П29 |
Масленка 2.3.90.01 в сборе Подробнее |
|
|
| 17 | 200В-2702064-А |
Буфер балансира Подробнее |
|
|
| 18 | 200В-2702018-В*2 |
Плита седельного устройства нижняя в сборе Подробнее |
|
|
|
|
19 | 250560-П29 |
Гайка М16х1,5-6Н Подробнее |
|
 |
20 | 250514-П29 |
Гайка М12-6Н Подробнее |
|
| 21 | 202127-П29 |
Болт М16-6gх70 Подробнее |
|
|
| 22 | 201594-П29 |
Болт М14-6gх55 Подробнее |
|
|
| 23 | 375С-2-801020-Б |
Лонжерон правый Подробнее |
|
|
| 24 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 25 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 26 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
| 27 | 375С-2801314 |
Площадка передняя в сборе Подробнее |
|
|
| 28 | 375-1203059 |
Хомут крепления выпускной съемной трубы Подробнее |
|
|
 |
29 | 201498-П29 |
Болт М10-6gх28 Подробнее |
|
| 30 | 375С-2801021-Б |
Лонжерон левый Подробнее |
|
|
| 31 | 375С-2702225 |
Кронштейн крепления надрамника нижний в сборе Подробнее |
|
|
 |
32 | 201497-П29 |
Болт М10-6gх25 Подробнее |
|
| 33 | 375С-8404034 |
Кронштейн переходный Подробнее |
|
|
| 34 | 375С-2702214 |
Стремянка крепления надрамника Подробнее |
|
|
| 35 | 375С-2702216 |
Накладка стремянки Подробнее |
|
|
 |
36 | 250558-П29 |
Гайка М14-6Н Подробнее |
|
| 37 | 332653-П29 |
Болт М16х55 Подробнее |
|
|
| 38 | 332666-П29 |
Болт М16х1,5х50 Подробнее |
|
|
| 39 | 202118-П29 |
Болт М16х38 Подробнее |
|
|
| 40 | 202117-П29 |
Болт М16-6gх35 Подробнее |
|
|
| 41 | 353-2806011 |
Крюк буксирный задний левый Подробнее |
|
|
|
|
42 | 201497-П29 |
Болт М10-6gх25 Подробнее |
|
| 43 | 375С-2801318 |
Площадка задняя в сборе Подробнее |
|
|
| 44 | 201597-П29 |
Болт М14х70 Подробнее |
|
|
|
|
45 | 250560-П29 |
Гайка М16х1,5-6Н Подробнее |
|
| 46 | 375С-2702205-А |
Надрамник с подставой и салазками в сборе Подробнее |
|
|
| 47 | 201586-П29 |
Болт М14-6gх32 Подробнее |
|
|
| 48 | 375С-2702150 |
Салазки седельного устройства в сборе Подробнее |
|
|
| 49 | 200В-2702044-Г*2 |
Ось балансира Подробнее |
|
|
 |
50 | 372290-П29 |
Болт М14х92 стопорный Подробнее |
|
| 51 | 210Д-2702032-А |
Ось седла Подробнее |
|
|
| 52 | 200В-2702040-Г1*2 |
Балансир седла Подробнее |
|
|
| 53 | 250559-П29 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 54 | 250959-П29 |
Гайка М12 Подробнее |
|
|
| 55 | 200В-2703146 |
Пружина защелки Подробнее |
|
|
| 56 | 5204-2704138 |
Защелка запорного кулака Подробнее |
|
|
| 57 | 310463-П29 |
Шпилька М12-М12х25 крепления рукоятки Подробнее |
|
|
| 58 | 200В-2703015 |
Захват седельного устройства левый в сборе Подробнее |
|
|
| 59 | 264040-П29 |
Масленка 2.3.90.01 в сборе Подробнее |
|
|
| 60 | 5204-2704125 |
Палец захвата Подробнее |
|
|
| 61 | 5243-3508094 |
Пружина оттяжная Подробнее |
|
