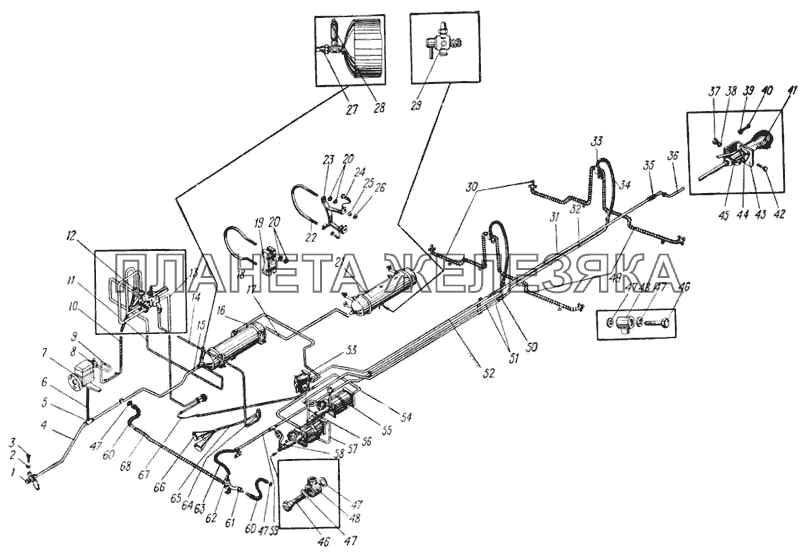

| ← Схема пневмогидравлических тормозов автомобиля Урал-375Д (Рис. 94) | Ручной тормоз (Рис. 96) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 11-3514010 |
Кран тормозной в сборе Подробнее |
|
||
| 200317-П29 |
Болт М10-6gх45 стяжной Подробнее |
|
||
 |
201420-П29 |
Болт М6-6gх20 Подробнее |
||
 |
201457-П29 |
Болт М8-6gх22 Подробнее |
||
 |
201493-П29 |
Болт М10-6gх16 Подробнее |
||
 |
201496-П29 |
Болт М10-6gх22 Подробнее |
||
 |
201497-П29 |
Болт М10-6gх25 Подробнее |
||
 |
201538-П29 |
Болт М12-6gх25 Подробнее |
||
| 250508-П29 |
Гайка М6-6Н Подробнее |
|
||
 |
250514-П29 |
Гайка М12-6Н Подробнее |
||
| 250636-П29 |
Гайка М16х1,5-6Н Подробнее |
|
||
 |
252007-П29 |
Шайба 12 Подробнее |
||
| 252134-П9 |
Шайба пружинная 6 Подробнее |
|
||
| 252136-П9 |
Шайба пружинная 10 Подробнее |
|
||
| 252137-П9 |
Шайба пружинная 12 Подробнее |
|
||
| 252155-П9 |
Шайба пружинная 8 Подробнее |
|
||
| 252159-П9 |
Шайба пружинная 16 Подробнее |
|
||
| 252512-П29 |
Гайка М10 Подробнее |
|
||
| 258038-П29 |
Шплинт 3,2х16 Подробнее |
|
||
| 339039-П |
Угольник М16х1,5 К3/8" Подробнее |
|
||
| 339040-П |
Угольник М14х1,5 К1/4" Подробнее |
|
||
| 339046-П |
Угольник конечный М20х1,5 К3/8" Подробнее |
|
||
| 339049-П |
Штуцер К1/2"-М16х1,5 Подробнее |
|
||
| 339058-П |
Втулка 34 проходная Подробнее |
|
||
| 339083-П |
Пробка М14х1,5 Подробнее |
|
||
| 339147-П29 |
Угольник К1/8"-М14х1,5 Подробнее |
|
||
| 339158-П29 |
Скоба крепления воздухопровода Подробнее |
|
||
| 339178-П29 |
Хомут 9 Подробнее |
|
||
| 339203-П29 |
Скоба крепления трубопровода Подробнее |
|
||
| 339232-П |
Угольник тормозного крана М16х1,5 К1/2" Подробнее |
|
||
| 339392-П29 |
Хомут 9 Подробнее |
|
||
| 339414-П29 |
Хомут 19 Подробнее |
|
||
| 339434-П29 |
Хомут Подробнее |
|
||
| 353-3916017 |
Пряжка хомута Подробнее |
|
||
| 375-3506093 |
Хомут стяжной Подробнее |
|
||
| 375-3506094 |
Кронштейн тройника Подробнее |
|
||
| 375-4245044 |
Скоба крепления трубопровода Подробнее |
|
||
| 375-4245046 |
Скоба крепления трубопровода Подробнее |
|
||
| 377С-3506208-А |
Воздухопровод от тормозного крана к соединительной головке в сборе Подробнее |
|
||
| Н-1918 |
Пробка К3/8" Подробнее |
|
||
| Н-202 |
Втулка проходная уплотнительная Подробнее |
|
||
| Н-2910-П29 |
Скоба Подробнее |
|
||
| Н-2924-П29 |
Скоба крепления трубопроводов Подробнее |
|
||
| 1 | 375-3524000 |
Клапан буксирный в сборе Подробнее |
|
|
| 2 | 252135-П9 |
Шайба пружинная 8 Подробнее |
|
|
| 3 | 201454-П29 |
Болт М8-6gх16 Подробнее |
|
|
| 4 | 375-3506077-Б2 |
Воздухопровод от тройника к буксирному клапану в сборе Подробнее |
|
|
| 5 | 339228-П |
Тройник М20х1,5 М14х1,5 Подробнее |
|
|
 |
6 | 375-3506380 |
Шланг компрессора в сборе Подробнее |
|
| 7 | 130-3509009 |
Компрессор с транспортными деталями в сборе (без регулятора давления)(только для запасных частей) Подробнее |
|
|
 |
8 | 130-3512010-А2 |
Регулятор давления в сборе Подробнее |
|
| 9 | 375-3506217-В |
Воздухопровод к регулятору давления в сборе Подробнее |
|
|
| 10 | 375-3506239 |
Шланг гибкий в сборе Подробнее |
|
|
| 11 | 377-3506326 |
Воздухопровод от крестовины к первому воздушному баллону в сборе Подробнее |
|
|
| 12 | 377-3506145 |
Крестовина разбора воздуха Подробнее |
|
|
| 13 | 375-3506325 |
Воздухопровод к верхнему штуцеру манометра в сборе Подробнее |
|
|
| 14 | 375-3721018-В |
Трубка от разобщительного крана к включателю в сборе Подробнее |
|
|
| 15 | 375-3506200-Б |
Воздухопровод от тройника к первому воздушному баллону в сборе Подробнее |
|
|
| 16 | 375-3506240 |
Воздухопровод от первого воздушного баллона к тормозному крану Подробнее |
|
|
| 17 | 377-3506236 |
Воздухопровод от первого воздушного баллона ко второму в сборе Подробнее |
|
|
| 18 | 375-3513018 |
Хомут первого воздушного баллона Подробнее |
|
|
| 19 | 375-3513017 |
Подкладка первого воздушного баллона Подробнее |
|
|
| 20 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 21 | 375-3513015 |
Баллон воздушный в сборе Подробнее |
|
|
| 22 | 375-3513026-А |
Хомут второго воздушного баллона Подробнее |
|
|
| 23 | 375-3513082-А |
Кронштейн второго воздушного баллона в сборе Подробнее |
|
|
 |
24 | 201498-П29 |
Болт М10-6gх28 Подробнее |
|
| 25 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
| 26 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 27 | 375-3506078 |
Тройник Подробнее |
|
|
 |
28 | 120-3513050 |
Клапан предохранительный в сборе Подробнее |
|
| 29 | 200-3515010-А |
Кран опускной в сборе Подробнее |
|
|
| 30 | 375-3506100-Б2 |
Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе Подробнее |
|
|
| 31 | 375-3506210-Г |
Воздухопровод от тормозного крана к соединительной головке второй в сборе Подробнее |
|
|
| 32 | 375-3506083-Б |
Трубопровод от тройника к тормозам заднего моста второй в сборе Подробнее |
|
|
| 33 | 375-3506091 |
Тройник трубопроводов Подробнее |
|
|
| 34 | 375-3506024-А1 |
Шланг гибкий в сборе Подробнее |
|
|
| 35 | 339050-П |
Штуцер М16х1 Подробнее |
|
|
| 36 | 375-3506228 |
Воздухопровод от тормозного крана к соединительной головке третий в сборе Подробнее |
|
|
 |
37 | 250558-П29 |
Гайка М14-6Н Подробнее |
|
| 38 | 252138-П9 |
Шайба пружинная 14 Подробнее |
|
|
| 39 | 252134-П9 |
Шайба пружинная 6 Подробнее |
|
|
| 40 | 201418-П29 |
Болт М6-6gх16 Подробнее |
|
|
| 41 | 200-3521010-В2 |
Головка соединительная в сборе Подробнее |
|
|
 |
42 | 201585-П29 |
Болт М14-6gх30 Подробнее |
|
| 43 | 375-3521011 |
Кронштейн соединительной головки Подробнее |
|
|
| 44 | 375-3520030 |
Фланец крепления разобщительного крана и соединительной головки Подробнее |
|
|
| 45 | 200-3520010 |
Кран разобщительный в сборе Подробнее |
|
|
 |
46 | 51-3506012 |
Болт соединительный Подробнее |
|
| 47 | 51-3506013 |
Прокладка Подробнее |
|
|
| 48 | 375-3506002 |
Муфта соединительная Подробнее |
|
|
| 49 | 375-3506113-Б2 |
Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе Подробнее |
|
|
| 50 | 339226-П |
Штуцер переходной М12х1 Подробнее |
|
|
| 51 | 375-3506080 |
Трубопровод от тройника к тормозам среднего (заднего) моста в сборе Подробнее |
|
|
| 52 | 375-3506208-10 |
Воздухопровод от тормозного крана к соединительной головке первый в сборе Подробнее |
|
|
| 53 | 375-3514005 |
Кран тормозной с угольниками в сборе Подробнее |
|
|
| 54 | 375-3506120 |
Воздухопровод от тормозного крана ко второму пневмоусилителю в сборе Подробнее |
|
|
| 55 | 375-3510004-В |
Агрегат силовой с главным тормозным цилиндром второй в сборе Подробнее |
|
|
| 56 | 375-3506005-Б |
Трубопровод ко второму главному тормозному цилиндру в сборе Подробнее |
|
|
| 57 | 375-3506114-А2 |
Воздухопровод от тормозного крана к первому пневмоусилителю в сборе Подробнее |
|
|
| 58 | 375-3506014 |
Трубопровод к первому главному тормозному цилиндру в сборе Подробнее |
|
|
| 59 | 375-3506012 |
Трубопровод от центрального тройника к передним тормозам в сборе Подробнее |
|
|
| 60 | 375-3506045-А |
Шланг гибкий в сборе Подробнее |
|
|
| 61 | 377-3506060 |
Трубопровод от тройника к левому переднему тормозу в сборе Подробнее |
|
|
| 62 | 375-3506091 |
Тройник трубопроводов Подробнее |
|
|
| 63 | 375-3506024-А1 |
Шланг гибкий в сборе Подробнее |
|
|
| 64 | ВК40-3721000-А |
Включатель типа ВК40-А в сборе Подробнее |
|
|
| 65 | 375-3721016-Б |
Трубка от включателя к сигналу в сборе Подробнее |
|
|
| 66 | С40-3721000-Б |
Сигнал пневматический типа С40-Б в сборе Подробнее |
|
|
| 67 | 377-3506330 |
Воздухопровод к нижнему штуцеру манометра в сборе Подробнее |
|
|
| 68 | 377-3506040 |
Трубопровод от тройника к правому переднему тормозу в сборе Подробнее |
|
