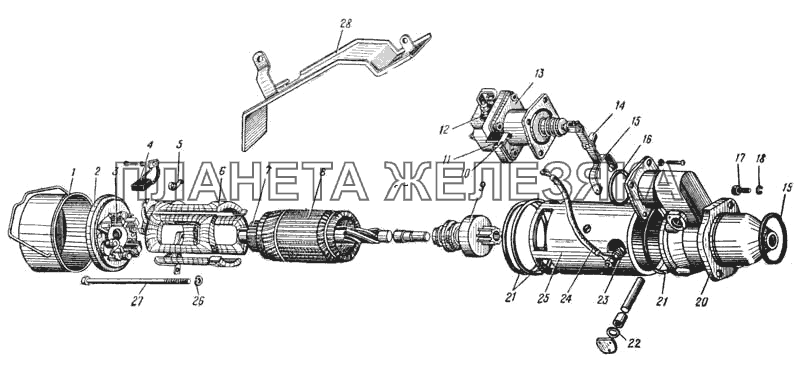

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | СТ2-3708071 |
Кожух защитный Подробнее |
|
|
| 2 | СТ2-3708300 |
Крышка со стороны коллектора в сборе Подробнее |
|
|
| 3 | СТ21-3708303 |
Щеткодержатель Подробнее |
|
|
| 4 | СТ130А-3708050 |
Щетка неизолированная в сборе Подробнее |
|
|
| 5 | СТ21-3708304 |
Пружина щетки Подробнее |
|
|
| 6 | СТ2-3708120 |
Катушки полюсов в сборе Подробнее |
|
|
| 7 | СТ130-3708220 |
Коллектор в сборе Подробнее |
|
|
| 8 | СТ130-3708200 |
Якорь в сборе Подробнее |
|
|
| 9 | СТ14-3708600 |
Привод стартера в сборе Подробнее |
|
|
| 10 | РС14-3708009-Г |
Кольцо уплотнительное Подробнее |
|
|
| 11 | РС14-3708008-Г |
Кольцо уплотнительное Подробнее |
|
|
| 12 | МХ-0912 |
Шайба резиновая Подробнее |
|
|
| 13 | РС14-3708000-Г |
Реле стартера типа РС14-Г в сборе Подробнее |
|
|
| 14 | СТ2-3708013 |
Ось рычага Подробнее |
|
|
| 15 | СТ2-3708020 |
Рычаг в сборе Подробнее |
|
|
| 16 | СТ2-3708003 |
Кольцо уплотнительное Подробнее |
|
|
| 17 | 301156-П8 |
Болт М12х30 крепления стартера Подробнее |
|
|
| 18 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 19 | 130-3430027 |
Кольцо стартера уплотнительное Подробнее |
|
|
| 20 | СТ2-3708400 |
Крышка со стороны привода в сборе Подробнее |
|
|
| 21 | СТ2-3708007 |
Кольцо уплотнительное Подробнее |
|
|
| 22 | МХ-1035 |
Шайба резиновая Подробнее |
|
|
| 23 | МХ-0913 |
Шайба резиновая Подробнее |
|
|
| 24 | СТ2-3708060 |
Перемычка в сборе Подробнее |
|
|
| 25 | СТ2-3708100 |
Корпус стартера в сборе Подробнее |
|
|
| 26 | Х-1482 |
Шайба пружинная Подробнее |
|
|
| 27 | 1-МВВ-20-Г |
Шпилька стяжная Подробнее |
|
|
| 28 | 131-3708702 |
Щиток стартера в сборе Подробнее |
|
