| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 262542-П29 |
Пробка контрольная К1/4" Подробнее |
|
||
| 334521-П29 |
Гайка соединительная М12х1,25 Подробнее |
|
||
| 353-1104012-А |
Трубка всасывающая с переходником в сборе Подробнее |
|
||
| 375-1109219-30 |
Труба эжекции № 3 Подробнее |
|
||
| 375-3914010 |
Чехол утеплительный двигателя (на капот) в сборе Подробнее |
|
||
| 375-3914030 |
Чехол утеплительный (на радиатор и боковины) в сборе Подробнее |
|
||
| 375Б-1109219-20 |
Труба эжекции № 3 (для шасси автомобилей с горизонтальным расположением запасного колеса) Подробнее |
|
||
| 375Б-1109233-10 |
Труба эжекции № 4 (для шасси автомобилей с горизонтальным расположением запасного колеса) Подробнее |
|
||
| 375С-1109219-10 |
Труба эжекции № 3 Подробнее |
|
||
| 377-3914010 |
Чехол утеплительный двигателя (на капот) в сборе Подробнее |
|
||
| Бидон емкостью 10л |
Бидон емкостью 10л Подробнее |
|
||
| Бидон емкостью 20л |
Бидон емкостью 20л Подробнее |
|
||

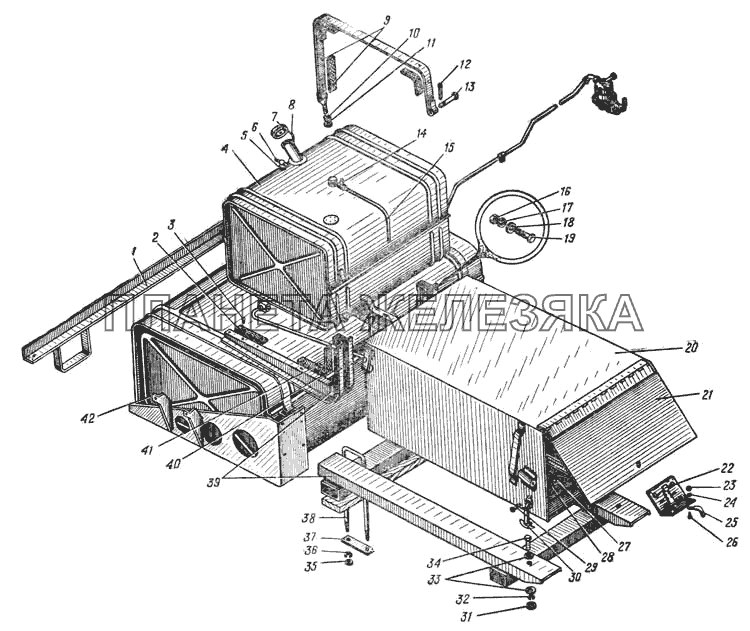

| 1 | 375С-1101110 |
Угольник кронштейнов с подножкой в сборе Подробнее |
|
|
| 2 | 353-1101108 |
Прокладка кронштейна дополнительного топливного бака короткая Подробнее |
|
|
| 2 | Прокладка кронштейна дополнительного топ | Прокладка кронштейна дополнительного топливного бака |
|
|
| 3 | 255778-П |
Заклепка 5х11 Подробнее |
|
|
| 3 | Заклепка 5х11 | Заклепка 5х11 |
|
|
| 4 | 353-1101015-Б |
Бак топливный дополнительный в сборе Подробнее |
|
|
| 5 | 353-1101138 |
Прокладка Подробнее |
|
|
| 6 | 353-1101130 |
Указатель уровня топлива в сборе Подробнее |
|
|
| 7 | 2201с61 |
Пробка дополнительного топливного бака в сборе Подробнее |
|
|
| 8 | 2201с60 |
Цепочка пробки в сборе Подробнее |
|
|
| 9 | 353-1101113 |
Хомут дополнительного топливного бака с прокладкой и стяжным болтом в сборе Подробнее |
|
|
| 9 | 375С-1102110 |
Хомут крепления дополнительного топливного бака в сборе Подробнее |
|
|
| 10 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
| 11 | 250512-П29 |
Гайка М10 Подробнее |
|
|
 |
12 | 258038-П |
Шплинт 3х16 Подробнее |
|
|
|
12 | 258038-П |
Шплинт 3х16 Подробнее |
|
| 13 | 260065-П29 |
Палец 10х48 Подробнее |
|
|
| 13 | 260065-П52 |
Палец 10х48 Подробнее |
|
|
| 14 | 2201с28-Б |
Кран проходной в сборе Подробнее |
|
|
| 15 | 375С-1104015-Б |
Трубка от дополнительного топливного бака в сборе Подробнее |
|
|
| 16 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 17 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
| 18 | 252039-П9 |
Шайба 10,5 Подробнее |
|
|
 |
19 | 201497-П29 |
Болт М10-6gх25 Подробнее |
|
| 20 | 375С-3919005 |
Ящик инструментальный в сборе Подробнее |
|
|
| 20 | 377С-3919005 |
Ящик инструментальный в сборе Подробнее |
|
|
| 21 | 375С-3919035 |
Дверка инструментального ящика в сборе Подробнее |
|
|
| 22 | 81Б-6105012 |
Замок дверки в сборе Подробнее |
|
|
| 23 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 24 | 252134-П9 |
Шайба пружинная 6 Подробнее |
|
|
| 25 | 28-0322 |
Ключ спускной пробки картера редуктора Подробнее |
|
|
| 26 | 221605-П29 |
Винт М6х16 Подробнее |
|
|
| 27 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 28 | 252134-П9 |
Шайба пружинная 6 Подробнее |
|
|
 |
29 | 201416-П29 |
Болт М6-6gх12 Подробнее |
|
| 30 | 353-8402680 |
Застежка в сборе Подробнее |
|
|
| 31 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 32 | 252135-П9 |
Шайба пружинная 8 Подробнее |
|
|
| 33 | 252038-П29 |
Шайба 8,5 Подробнее |
|
|
 |
34 | 201460-П29 |
Болт М8-6gх30 Подробнее |
|
| 35 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 36 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
| 37 | 375С-3919028 |
Накладка стремянки Подробнее |
|
|
| 38 | 375С-3919029 |
Стремянка Подробнее |
|
|
| 39 | 375С-3919021 |
Подстава инструментального ящика в сборе Подробнее |
|
|
| 39 | 375С-3919021-10 |
Подстава инструментального ящика в сборе Подробнее |
|
|
| 40 | 353-1101107 |
Прокладка кронштейна дополнительного топливного бака длинная Подробнее |
|
|
| 40 | Прокладка кронштейна дополнительного топ | Прокладка кронштейна дополнительного топливного бака |
|
|
| 41 | 255725-П |
Заклепка 4х11 Подробнее |
|
|
| 41 | Заклепка 4х11 | Заклепка 4х11 |
|
|
| 42 | 375-1101010-Б2 |
Бак топливный основной в сборе Подробнее |
|
