| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
201496-П29 |
Болт М10-6gх22 Подробнее |
||
 |
201497-П29 |
Болт М10-6gх25 Подробнее |
||
 |
201498-П29 |
Болт М10-6gх28 Подробнее |
||
 |
201500-П29 |
Болт М10 Подробнее |
||
| 202120-П29 |
Болт М16-6gх42 Подробнее |
|
||
| 250512-П29 |
Гайка М10 Подробнее |
|
||
| 252006-П29 |
Шайба 10 Подробнее |
|
||
 |
252039-П29 |
Шайба 10 Подробнее |
||
| 252047-П29 |
Шайба 16,5 Подробнее |
|
||
| 252136-П9 |
Шайба пружинная 10 Подробнее |
|
||
| 353-1101011-Б |
Штуцер Подробнее |
|
||
| 353-1104012-А |
Трубка всасывающая с переходником в сборе Подробнее |
|
||
| 375С-2801314-01 |
Площадка передняя в сборе Подробнее |
|
||
| 375С-3919010 |
Корпус инструментального ящика в сборе Подробнее |
|
||
| 377С-2800010-01 |
Рама в сборе Подробнее |
|
||
| 377С-2801020-01 |
Лонжерон рамы правый Подробнее |
|
||
| 377С-2801021-01 |
Лонжерон рамы левый Подробнее |
|
||
| 377С-2801318 |
Площадка задняя Подробнее |
|
||
| 377С-2801324-03 |
Площадка передняя Подробнее |
|
||
| 377С-2801329 |
Уголок крепления площадки Подробнее |
|
||
| 377С-3716024 |
Кронштейн заднего фонаря правый в сборе Подробнее |
|
||
| 377С-3716030-01 |
Кронштейн заднего фонаря левый в сборе Подробнее |
|
||
| 377С-3919008 |
Корпус инструментального ящика в сборе (сварка) Подробнее |
|
||
| Болт М16х35 крепления поперечины № 6 | Болт М16х35 крепления поперечины № 6 |
|
||
| Кронштейн заднего фонаря в сборе | Кронштейн заднего фонаря в сборе |
|
||
| Площадка | Площадка |
|
||

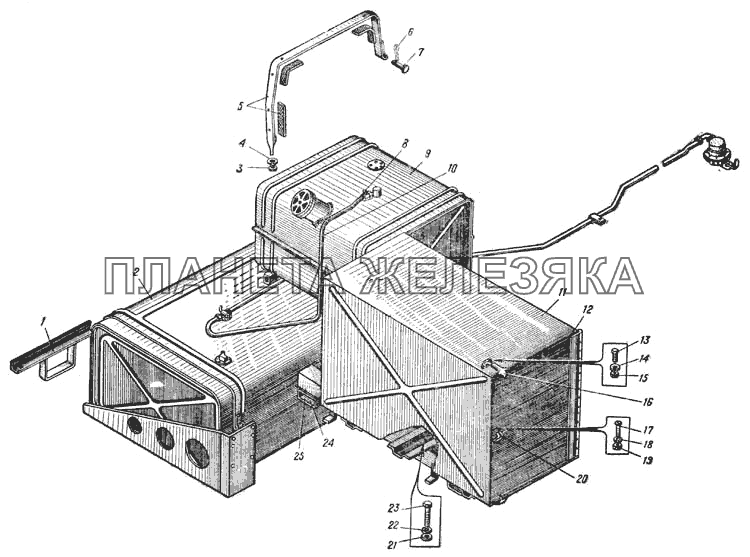

| 1 | 375С-1101110 |
Угольник кронштейнов с подножкой в сборе Подробнее |
|
|
| 2 | 377-1101010 |
Бак топливный основной в сборе Подробнее |
|
|
| 3 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 4 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
| 5 | 353-1101113 |
Хомут дополнительного топливного бака с прокладкой и стяжным болтом в сборе Подробнее |
|
|
| 5 | 375С-1102110 |
Хомут крепления дополнительного топливного бака в сборе Подробнее |
|
|
 |
6 | 258038-П |
Шплинт 3х16 Подробнее |
|
|
|
6 | 258038-П |
Шплинт 3х16 Подробнее |
|
| 7 | 260065-П29 |
Палец 10х48 Подробнее |
|
|
| 7 | 260065-П52 |
Палец 10х48 Подробнее |
|
|
| 8 | 2201с28-Б |
Кран проходной в сборе Подробнее |
|
|
| 9 | 353-1101015-Б |
Бак топливный дополнительный в сборе Подробнее |
|
|
| 9 | 377С-1102010 |
Бак топливный дополнительный в сборе Подробнее |
|
|
| 10 | 377С-1104078 |
Трубка от дополнительного топливного бака в сборе Подробнее |
|
|
| 11 | 377С-3919005 |
Ящик инструментальный в сборе Подробнее |
|
|
| 11 | 377С-3919005-10 |
Ящик инструментальный в сборе Подробнее |
|
|
| 12 | 375С-3919035 |
Дверка инструментального ящика в сборе Подробнее |
|
|
 |
13 | 201416-П29 |
Болт М6-6gх12 Подробнее |
|
| 14 | 252134-П9 |
Шайба пружинная 6 Подробнее |
|
|
| 15 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 16 | 353-8402680 |
Застежка в сборе Подробнее |
|
|
| 17 | 221605-П29 |
Винт М6х16 Подробнее |
|
|
| 18 | 252134-П9 |
Шайба пружинная 6 Подробнее |
|
|
| 19 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 20 | 81Б-6105012 |
Замок дверки в сборе Подробнее |
|
|
|
|
21 | 252039-П29 |
Шайба 10 Подробнее |
|
| 21 | Шайба 10,5 | Шайба 10,5 |
|
|
| 22 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
 |
23 | 201495-П29 |
Болт М10-6gх20 Подробнее |
|
| 23 | Болт М10х20 | Болт М10х20 |
|
|
| 24 | 377С-3919120 |
Балка поперечная передняя в сборе Подробнее |
|
|
| 24 | Балка поперечная передняя в сборе | Балка поперечная передняя в сборе |
|
|
| 25 | 377С-3919121 |
Балка поперечная задняя в сборе Подробнее |
|
|
| 25 | Балка поперечная задняя в сборе | Балка поперечная задняя в сборе |
|
|
| 29 | Шайба пружинная 10 | Шайба пружинная 10 |
|
