| ← Коробка отбора мощности (Рис. 125) | Кран управления давлением (Рис. 127) → |

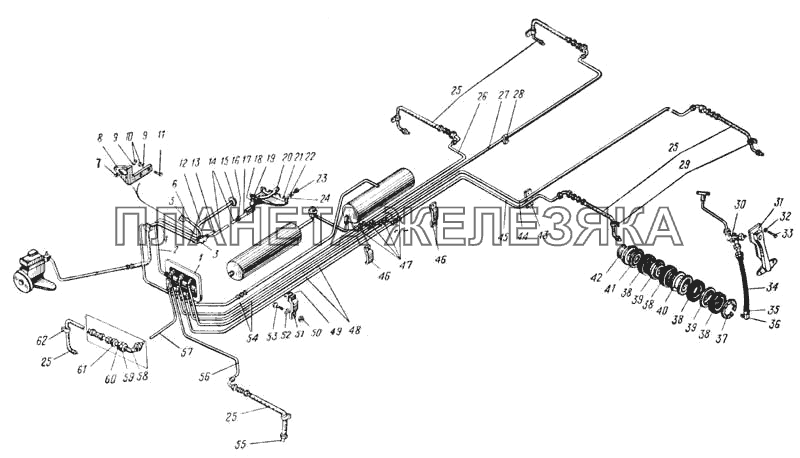

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
201493-П29 |
Болт М10-6gх16 Подробнее |
||
 |
201500-П29 |
Болт М10 Подробнее |
||
| 250512-П29 |
Гайка М10 Подробнее |
|
||
 |
250977-П29 |
Гайка М12х1,25 Подробнее |
||
| 252004-П29 |
Шайба 6 Подробнее |
|
||
| 252136-П9 |
Шайба пружинная 10 Подробнее |
|
||
| 258011-П29 |
Шплинт 2х10 Подробнее |
|
||
| 258038-П29 |
Шплинт 3,2х16 Подробнее |
|
||
| 258041-П29 |
Шплинт 3,2х32 Подробнее |
|
||
| 339039-П |
Угольник М16х1,5 К3/8" Подробнее |
|
||
| 339236-П |
Тройник К3/8"-М16х1,5-М10х1 Подробнее |
|
||
| 339262-П29 |
Скоба Подробнее |
|
||
| 339442-П29 |
Штуцер М16х1,5 К3/8" Подробнее |
|
||
| 353-3916017 |
Пряжка хомута Подробнее |
|
||
| 375-3506023 |
Прокладка хомута Подробнее |
|
||
| 375-3506093 |
Хомут стяжной Подробнее |
|
||
| 375-3524006 |
Пробка-заглушка Подробнее |
|
||
| 375-4224008 |
Манжета сальника Подробнее |
|
||
| 375-4224021-Б |
Пружина сальника Подробнее |
|
||
| 375-4225028 |
Кольцо уплотнительное Подробнее |
|
||
| 375-4225030-Б |
Трубка от крестовины разбора воздуха к крану управления давлением в сборе Подробнее |
|
||
| 375-4225055-Б |
Трубка от крана управления давлением к блоку шинных кранов в сборе Подробнее |
|
||
| 377-4225132 |
Трубка к шинному манометру в сборе Подробнее |
|
||
| 1 | 375-4223010 |
Блок шинных кранов в сборе Подробнее |
|
|
| 2 | 375Д-4225100 |
Трубка от крана управления давлением к блоку шинных кранов в сборе Подробнее |
|
|
| 3 | 131-4222010 |
Кран управления давлением системы накачивания шин в сборе Подробнее |
|
|
| 4 | 375Д-4225102-А |
Трубка от крестовины разбора воздуха к крану управления давлением в сборе Подробнее |
|
|
| 5 | Н-202 |
Втулка проходная уплотнительная Подробнее |
|
|
| 6 | 375-4222022-Б |
Трубка выводная крана управления давлением в сборе Подробнее |
|
|
| 7 | 201454-П29 |
Болт М8-6gх16 Подробнее |
|
|
| 8 | 375-4222025-В2 |
Кронштейн крепления крана Подробнее |
|
|
| 9 | 252135-П9 |
Шайба пружинная 8 Подробнее |
|
|
| 10 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 11 | 200265-П29 |
Болт М8-6gх40 Подробнее |
|
|
| 12 | 375-4225062-В |
Трубка к шинному манометру в сборе Подробнее |
|
|
 |
13 | 260012-П29 |
Палец 6х20 Подробнее |
|
| 14 | 375-4222020-Б |
Тяга рычага Подробнее |
|
|
| 15 | 339177-П29 |
Штуцер М10х1 М10х0,75 Подробнее |
|
|
| 16 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 17 | 16-0613 |
Вилка тяги Подробнее |
|
|
| 18 | 375-4222017 |
Пружина рычага нажимная Подробнее |
|
|
| 19 | 205152-П2 |
Болт М12х1,25х48 Подробнее |
|
|
| 20 | 375-4222015 |
Рычаг крана управления давлением Подробнее |
|
|
| 21 | 375-4222014-Б |
Кронштейн рычага в сборе Подробнее |
|
|
| 22 | 252134-П9 |
Шайба пружинная 6 Подробнее |
|
|
| 23 | 220104-П29 |
Винт М6-6gх14 Подробнее |
|
|
| 24 | 252004-П29 |
Шайба 6 Подробнее |
|
|
 |
25 | 375-4225075 |
Шланг гибкий в сборе Подробнее |
|
| 26 | 375-4225202-А |
Трубка от блока шинных кранов к среднему правому колесу, вторая в сборе Подробнее |
|
|
| 27 | 375-4225190-А |
Трубка от блока шинных кранов к заднему правому колесу, вторая в сборе Подробнее |
|
|
| 28 | 339184-П29 |
Скоба Подробнее |
|
|
| 29 | 339098-П29 |
Хомут крепления шланга Подробнее |
|
|
 |
30 | 375-4224120-Ж |
Кран колесный в сборе Подробнее |
|
| 31 | 375-4224087-Г |
Кожух защитный Подробнее |
|
|
| 32 | 252135-П9 |
Шайба пружинная 8 Подробнее |
|
|
 |
33 | 201452-П29 |
Болт М8х12 Подробнее |
|
| 34 | 375-4225073-А2 |
Шланг гибкий подвода воздуха в сборе Подробнее |
|
|
| 35 | 375-4224096 |
Кольцо Подробнее |
|
|
| 36 | 375-4224094 |
Угольник подвода воздуха Подробнее |
|
|
 |
37 | 375-2303067-А |
Кольцо стопорное Подробнее |
|
| 38 | 375-4224017-Б |
Сальник подвода воздуха в сборе Подробнее |
|
|
| 39 | 375-4224020-Б |
Обойма сальника Подробнее |
|
|
| 40 | 375-4224013-02 |
Кольцо сальников распорное Подробнее |
|
|
| 41 | 375-4224081 |
Обойма Подробнее |
|
|
| 42 | 375-2303066 |
Направляющая полуоси Подробнее |
|
|
| 43 | 375-4225046 |
Скоба Подробнее |
|
|
| 44 | 375-4225125 |
Трубка от блока шинных кранов к заднему левому колесу, вторая в сборе Подробнее |
|
|
| 45 | 375-4225175-10 |
Трубка от блока шинных кранов к среднему левому колесу, вторая в сборе Подробнее |
|
|
| 46 | 339256-П29 |
Скоба крепления трубок Подробнее |
|
|
| 47 | 339035-П |
Штуцер М14х1,5 Подробнее |
|
|
| 48 | 375-4225200 |
Трубка от блока шинных кранов к заднему (среднему) левому колесу, первая в сборе Подробнее |
|
|
| 49 | 375-4225044 |
Скоба крепления трубок Подробнее |
|
|
| 50 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 51 | 375-4225045 |
Скоба крепления трубок Подробнее |
|
|
| 52 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
 |
53 | 201496-П29 |
Болт М10-6gх22 Подробнее |
|
| 54 | 375-4225197 |
Трубка от блока шинных кранов к заднему (среднему) правому колесу, первая в сборе Подробнее |
|
|
| 55 | 375-4225053-Б |
Штуцер подвода воздуха Подробнее |
|
|
| 56 | 375-4225057-Б |
Трубка от блока шинных кранов к переднему левому колесу в сборе Подробнее |
|
|
| 57 | 375-4225096 |
Трубка от блока шинных кранов к переднему правому колесу в сборе Подробнее |
|
|
| 58 | 339040-П |
Угольник М14х1,5 К1/4" Подробнее |
|
|
 |
59 | 250640-П29 |
Гайка М20х1,5-6Н Подробнее |
|
| 60 | 252161-П9 |
Шайба 20,5 Подробнее |
|
|
| 61 | 375-4225251 |
Фланец переходный Подробнее |
|
|
| 62 | 339124-П29 |
Хомут крепления шланга Подробнее |
|
