| ← Гидравлический подъемник запасного колеса (Рис. 84) | Горизонтальный держатель запасного колеса (Рис. 161) → |

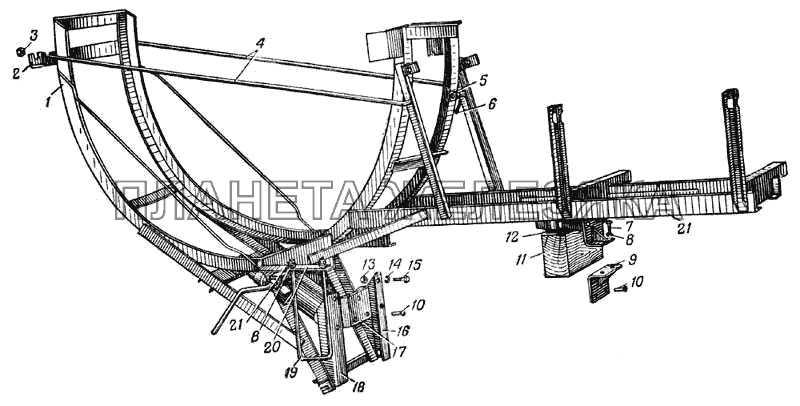

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
201460-П29 |
Болт М8-6gх30 Подробнее |
||
| 242244-П29 |
Винт М8х12 Подробнее |
|
||
| 250510-П29 |
Гайка М8-6Н Подробнее |
|
||
| 258068-П29 |
Шплинт 5х35 Подробнее |
|
||
| 375-3105084 |
Рукоятка защелки Подробнее |
|
||
| 375-3105085 |
Защелка откидного кронштейна Подробнее |
|
||
| 375-3105087 |
Пружина защелки Подробнее |
|
||
| 375С-3105020-10 |
Основание держателя запасного колеса в сборе Подробнее |
|
||
| 375Т-3105527 |
Ось гидроподъемника Подробнее |
|
||
| 375Т-3105532 |
Ось откидного кронштейна Подробнее |
|
||
| 377С-3105065 |
Кронштейн откидной с подножкой в сборе Подробнее |
|
||
| 1 | 375-3105065 |
Кронштейн откидной в сборе Подробнее |
|
|
| 2 | 375-3105013-10 |
Скоба стяжки Подробнее |
|
|
 |
3 | 250560-П29 |
Гайка М16х1,5-6Н Подробнее |
|
| 4 | 375-3105460 |
Стяжка в сборе Подробнее |
|
|
 |
5 | 252016-П29 |
Шайба 14 Подробнее |
|
| 6 | 258052-П29 |
Шплинт 4х20 Подробнее |
|
|
| 7 | 200367-П29 |
Болт М12-6gх45 Подробнее |
|
|
| 8 | 252137-П9 |
Шайба пружинная 12 Подробнее |
|
|
| 9 | 375-3105155 |
Угольник в сборе Подробнее |
|
|
| 10 | 256902-П |
Заклепка 14х35 Подробнее |
|
|
| 10 | 256902-П |
Заклепка 14х35 Подробнее |
|
|
| 11 | 375-3105164-10 |
Брус основания Подробнее |
|
|
| 12 | 375-3105489 |
Прокладка бруса основания Подробнее |
|
|
 |
13 | 250558-П29 |
Гайка М14-6Н Подробнее |
|
| 14 | 252138-П9 |
Шайба пружинная 14 Подробнее |
|
|
 |
15 | 201587-П29 |
Болт М14-6gх35 Подробнее |
|
| 16 | 375-3105031 |
Кронштейн передний в сборе Подробнее |
|
|
| 17 | 375-3105112 |
Скоба гидроподъемника в сборе Подробнее |
|
|
| 18 | 375-3105050 |
Кронштейн задний в сборе Подробнее |
|
|
| 19 | 375-3105493 |
Стремянка Подробнее |
|
|
| 20 | 375-3105457 |
Накладка стремянки Подробнее |
|
|
 |
21 | 250514-П29 |
Гайка М12-6Н Подробнее |
|
| 21 | 375-3105020 |
Основание держателя запасного колеса в сборе Подробнее |
|
