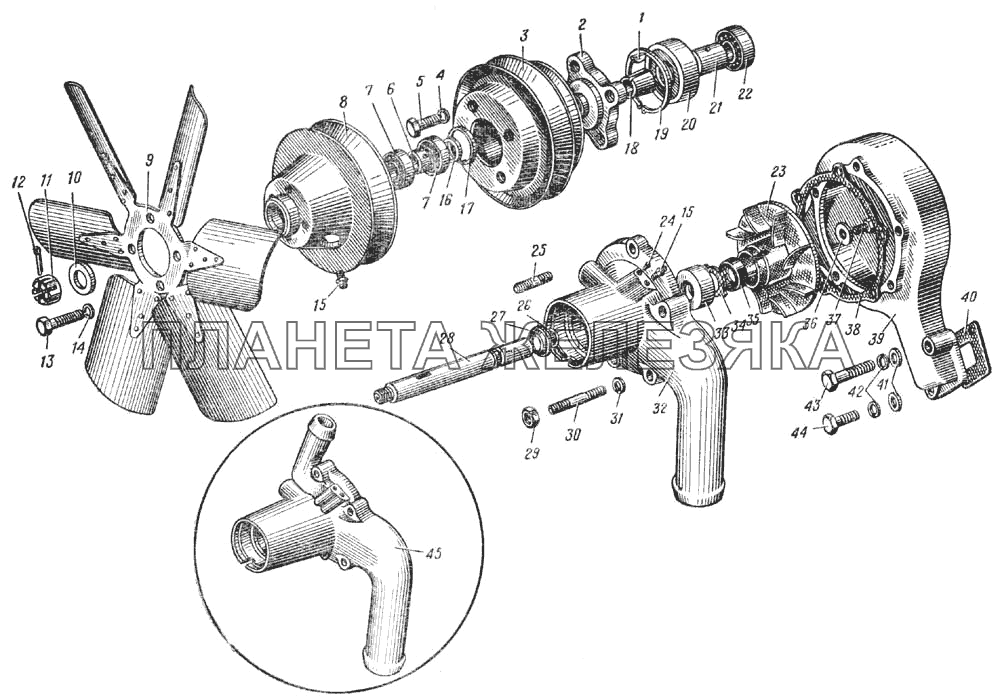

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 131-1307010-В |
Насос водяной в сборе Подробнее |
|
||
| 375-1307010 |
Насос водяной в сборе Подробнее |
|
||
| 1 | 304925-П |
Шпонка сегментная Подробнее |
|
|
| 2 | 131-1307024-А |
Ступица шкива водяного насоса Подробнее |
|
|
| 3 | 375-1307025-Б |
Шкив водяного насоса Подробнее |
|
|
| 4 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 5 | 201496-П8 |
Болт М10х22 крепления шкива Подробнее |
|
|
| 6 | 131-1308249 |
Втулка распорная Подробнее |
|
|
| 7 | 120-1307050 |
Подшипник ступицы шкива вентилятора в сборе (№ 20703 по ГОСТ) Подробнее |
|
|
| 8 | 375-1308025 |
Шкив вентилятора Подробнее |
|
|
| 9 | 375-1308012-Г |
Вентилятор (крестовина с лопастями) в сборе Подробнее |
|
|
| 10 | 305856-П29 |
Шайба 14,5 Подробнее |
|
|
| 11 | 250870-П8 |
Гайка М14х1,5 крепления шкива Подробнее |
|
|
| 12 | 258040-П8 |
Шплинт 3х25 Подробнее |
|
|
 |
13 | 201496-П29 |
Болт М10-6gх22 Подробнее |
|
| 14 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
| 15 | 304814-П |
Масленка в сборе Подробнее |
|
|
| 16 | 131-1308087 |
Кольцо распорное Подробнее |
|
|
| 17 | 307770-П |
Кольцо распорное Подробнее |
|
|
| 18 | 120-1308026 |
Втулка конусная Подробнее |
|
|
| 19 | 130-1307053 |
Кольцо подшипников замковое Подробнее |
|
|
| 20 | 306574-П |
Подшипник вала водяного насоса передний в сборе (№ 160703А по ГОСТ) Подробнее |
|
|
| 21 | 131-1307052 |
Втулка подшипников распорная Подробнее |
|
|
| 22 | 120-1307051 |
Подшипник вала водяного насоса задний в сборе (№ 20803 по ГОСТ) Подробнее |
|
|
 |
23 | 130-1307032 |
Крыльчатка водяного насоса Подробнее |
|
| 24 | 262531-П |
Пробка 1/8" Подробнее |
|
|
| 25 | 304070-П8 |
Шпилька М8-М8х1х24 Подробнее |
|
|
| 26 | 120-1307044 |
Кольцо пружинное Подробнее |
|
|
| 27 | 120-1307026 |
Водосбрасыватель водяного насоса Подробнее |
|
|
| 28 | 131-1307023 |
Вал водяного насоса Подробнее |
|
|
| 29 | 250511-П8 |
Гайка М8х1 Подробнее |
|
|
| 30 | 308618-П8 |
Шпилька М8-М8х1х37 крепления корпуса подшипников длинная Подробнее |
|
|
| 31 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 32 | 131-1307013 |
Корпус подшипников водяного насоса Подробнее |
|
|
| 33 | 164-1307031 |
Обойма крыльчатки водяного насоса Подробнее |
|
|
| 34 | 120-1307040-Б3 |
Шайба упорная Подробнее |
|
|
 |
35 | 130-1307033 |
Уплотнитель водяного насоса в сборе Подробнее |
|
| 36 | 305836-П |
Шайба 8,5 Подробнее |
|
|
| 37 | 301221-П8 |
Болт М8х16 крепления крыльчатки Подробнее |
|
|
 |
38 | 130-1307246 |
Прокладка корпуса подшипников Подробнее |
|
| 39 | 130-1307015 |
Корпус водяного насоса Подробнее |
|
|
 |
40 | 130-1307048 |
Прокладка водяного насоса Подробнее |
|
| 41 | 252006-П8 |
Шайба 10 Подробнее |
|
|
| 42 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 43 | 200321-П8 |
Болт М10х60 крепления водяного насоса длинный Подробнее |
|
|
| 44 | 201500-П8 |
Болт М10х32 Подробнее |
|
|
| 45 | 131-1307013-Б |
Корпус подшипников водяного насоса Подробнее |
|
