| ← Усилительный механизм | Масляный бак → |

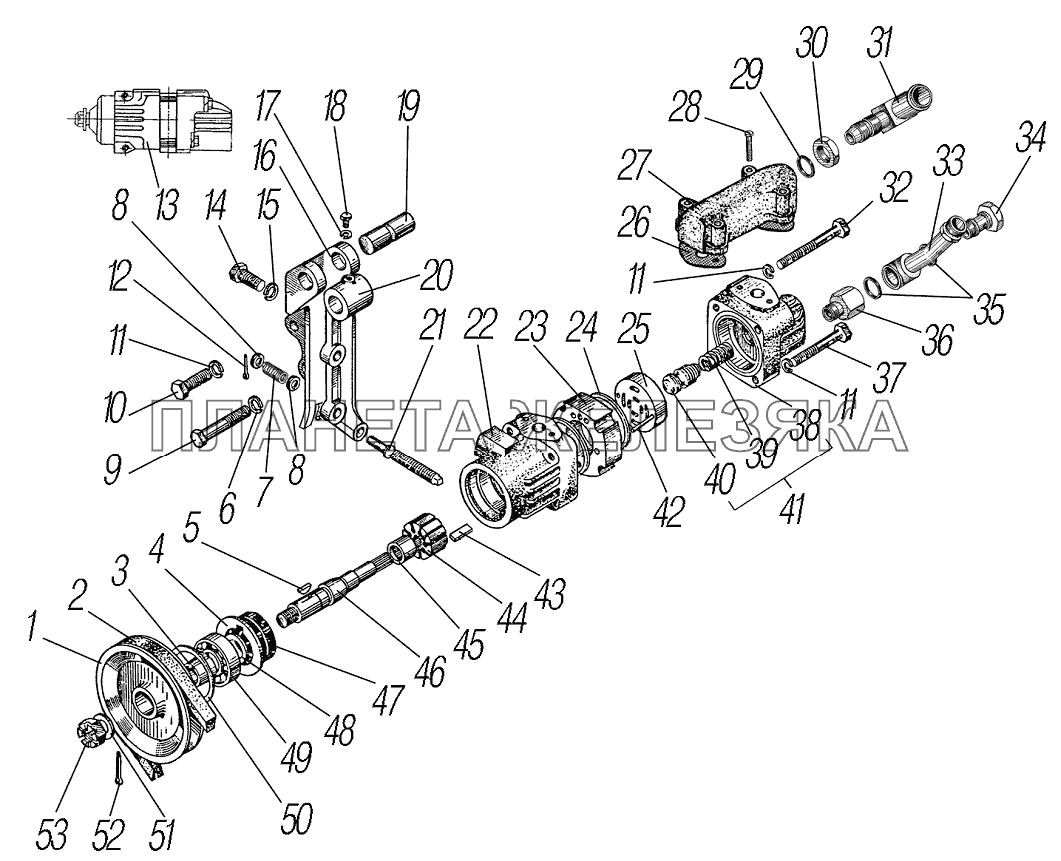

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5557Я-3407040-02 |
Шкив насоса гидроусилителя руля Подробнее |
|
|
| 2 | 4320Я3-3407209 |
Ремень II-14х10-1037 Подробнее |
|
|
| 3 | 130-3407247 |
Втулка шкива насоса Подробнее |
|
|
| 4 | 130-3407059-А |
Проставка Подробнее |
|
|
| 5 | 853803 |
Шпонка сегментная 5х7,5 Подробнее |
|
|
| 6 | 252138-П2 |
Шайба 14 пружинная Подробнее |
|
|
| 7 | 5557Я-3407099 |
Пружина Подробнее |
|
|
| 8 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 9 | 200825-П29 |
Болт М14-6gх100 Подробнее |
|
|
 |
10 | 201499-П29 |
Болт М10-6gх30 Подробнее |
|
| 11 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 12 | 258039-П29 |
Шплинт 3,2х20 Подробнее |
|
|
 |
13 | 256Б-3407199-01 |
Насос гидроусилителя руля Подробнее |
|
| 14 | 201543-П29 |
Болт М12-6gх38 Подробнее |
|
|
| 15 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 16 | 4320Я3-3407095 |
Кронштейн неподвижный Подробнее |
|
|
| 17 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
 |
18 | 201416-П29 |
Болт М6-6gх12 Подробнее |
|
| 19 | 5557Я-3407097 |
Ось кронштейнов Подробнее |
|
|
| 20 | 4320Я3-3407096 |
Кронштейн подвижный Подробнее |
|
|
| 21 | 4320Я3-3407098 |
Винт регулировочный Подробнее |
|
|
| 22 | 130-3407211 |
Корпус насоса Подробнее |
|
|
| 23 | 5320-3407253 |
Статор насоса Подробнее |
|
|
| 24 | 130-3407252 |
Кольцо корпуса и крышки насоса уплотнительное Подробнее |
|
|
| 25 | 130-3407255 |
Диск насоса распределительный Подробнее |
|
|
| 26 | 5557Я-3407437 |
Прокладка уплотнительная Подробнее |
|
|
| 27 | 5557Я-3407436-10 |
Корпус коллектора Подробнее |
|
|
| 28 | 201425-П29 |
Болт М6-6gх32 Подробнее |
|
|
| 29 | 018-022-25-2-2 |
Кольцо уплотнительное Подробнее |
|
|
 |
30 | 250640-П29 |
Гайка М20х1,5-6Н Подробнее |
|
| 31 | 4320Я3-3407435 |
Штуцер коллектора с трубкой Подробнее |
|
|
 |
32 | 301512-П29 |
Болт Подробнее |
|
| 33 | 4320Я3-3407445 |
Угольник поворотный Подробнее |
|
|
| 34 | 5557Я-3408017 |
Болт приводной Подробнее |
|
|
| 35 | 019-022-25-2-2 |
Кольцо Подробнее |
|
|
| 36 | 4320Я3-3407295 |
Штуцер Подробнее |
|
|
| 37 | 200323-П29 |
Болт М10-6gх70 Подробнее |
|
|
| 38 | 256Б-3407213 |
Крышка насоса Подробнее |
|
|
| 39 | 130-3407281 |
Пружина перепускного клапана Подробнее |
|
|
| 40 | 256Б-3407270 |
Клапан перепускной насоса гидроусилителя руля Подробнее |
|
|
| 41 | 256Б-3407212 |
Крышка насоса с предохранительным клапаном Подробнее |
|
|
| 42 | 853757 |
Штифт установочный Подробнее |
|
|
| 43 | 5320-3407251 |
Лопасть насоса Подробнее |
|
|
| 44 | 5320-3407248 |
Ротор насоса Подробнее |
|
|
| 45 | 154901Е |
Подшипник роликовый игольчатый Подробнее |
|
|
| 46 | 130-3407217 |
Валик насоса Подробнее |
|
|
 |
47 | 309777 |
Манжета 24х46 насоса Подробнее |
|
| 48 | 305811 |
Шайба Подробнее |
|
|
| 49 | 306610 |
Шарикоподшипник Подробнее |
|
|
| 50 | 307702 |
Кольцо упорное Подробнее |
|
|
| 51 | 336052 |
Шайба 16 Подробнее |
|
|
| 52 | 4598719068 |
Шплинт 4х32 Подробнее |
|
|
 |
53 | 250979-П29 |
Гайка М16х1,5 Подробнее |
