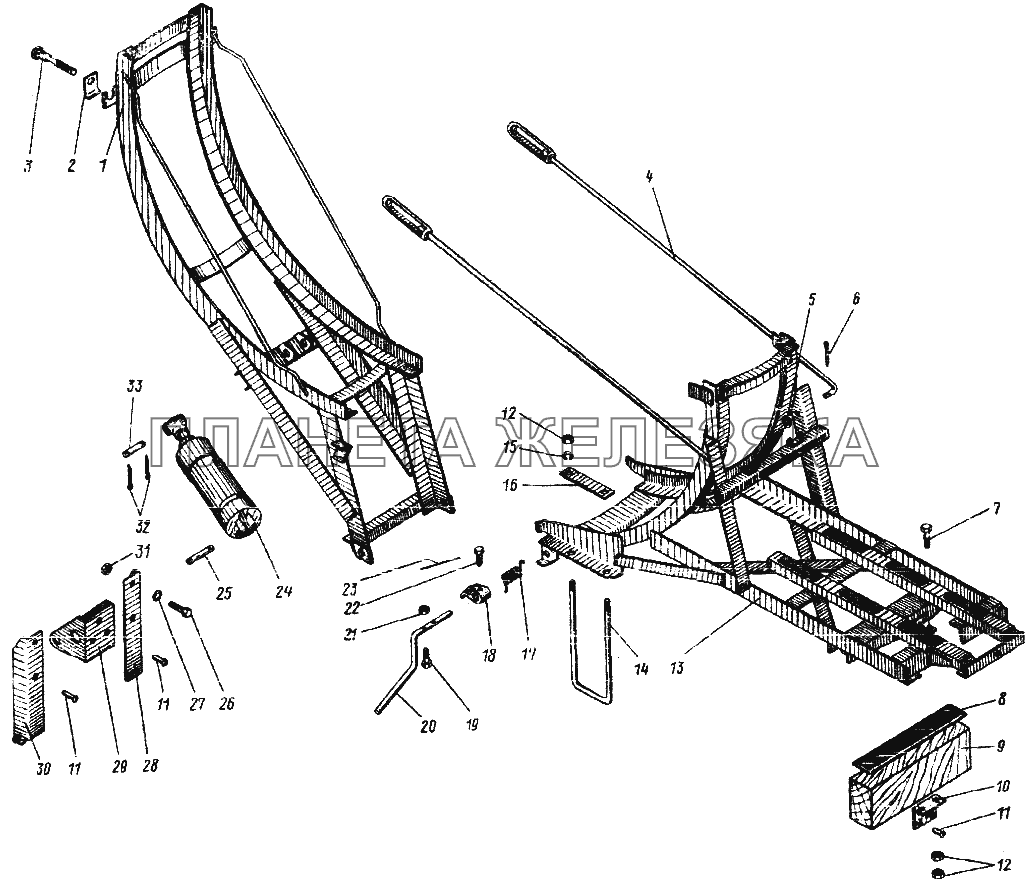

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 377С-3105065 |
Кронштейн откидной с подножкой в сборе Подробнее |
|
||
| 4320-3105010 |
Держатель запасного колеса в сборе Подробнее |
|
||
| 4320-3105470 |
Основание держателя с защелкой в сборе Подробнее |
|
||
| 4420-3105010 |
Держатель запасного колеса в сборе Подробнее |
|
||
| 4420-3105470 |
Основание держателя с защелкой в сборе Подробнее |
|
||
| 1 | 375-3105065 |
Кронштейн откидной в сборе Подробнее |
|
|
| 2 | 375-3105013-10 |
Скоба стяжки Подробнее |
|
|
| 3 | 332692-П29 |
Болт М16х150 Подробнее |
|
|
| 4 | 4320-3105460 |
Стяжка Подробнее |
|
|
 |
5 | 252016-П29 |
Шайба 14 Подробнее |
|
| 6 | 258052-П29 |
Шплинт 4х20 Подробнее |
|
|
| 7 | 200367-П29 |
Болт М12-6gх45 Подробнее |
|
|
| 8 | 375-3105489 |
Прокладка бруса основания Подробнее |
|
|
| 9 | 375-3105164-10 |
Брус основания Подробнее |
|
|
| 10 | 375-3105162 |
Угольник поперечины в сборе Подробнее |
|
|
| 11 | 256903 |
Заклепка 34Х38.01 Подробнее |
|
|
| 11 | 256903 |
Заклепка 34Х38.01 Подробнее |
|
|
 |
12 | 250514-П29 |
Гайка М12-6Н Подробнее |
|
| 13 | 4320-3105020 |
Основание держателя в сборе Подробнее |
|
|
| 14 | 375-3105493 |
Стремянка Подробнее |
|
|
| 15 | 252137-П9 |
Шайба пружинная 12 Подробнее |
|
|
| 16 | 375-3105457 |
Накладка стремянки Подробнее |
|
|
| 17 | 375-3105087 |
Пружина защелки Подробнее |
|
|
| 18 | 375-3105085 |
Защелка откидного кронштейна Подробнее |
|
|
 |
19 | 201460-П29 |
Болт М8-6gх30 Подробнее |
|
| 20 | 375-3105084 |
Рукоятка защелки Подробнее |
|
|
| 21 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 22 | 330998-П18 |
Болт М8Х17 стопорный Подробнее |
|
|
| 23 | 258223 |
Шплинт 0,8Х125 Подробнее |
|
|
| 24 | 4320-3108090 |
Подъемник запасного колеса гидравлический в сборе Подробнее |
|
|
| 25 | 375Т-3105532 |
Ось откидного кронштейна Подробнее |
|
|
 |
26 | 201587-П29 |
Болт М14-6gх35 Подробнее |
|
| 27 | 252138-П9 |
Шайба пружинная 14 Подробнее |
|
|
| 28 | 375-3105031 |
Кронштейн передний в сборе Подробнее |
|
|
| 29 | 375-3105112 |
Скоба гидроподъемника в сборе Подробнее |
|
|
| 30 | 375-3105050 |
Кронштейн задний в сборе Подробнее |
|
|
 |
31 | 250558-П29 |
Гайка М14-6Н Подробнее |
|
| 32 | 258068-П29 |
Шплинт 5х35 Подробнее |
|
|
| 33 | 375Т-3105527 |
Ось гидроподъемника Подробнее |
|
