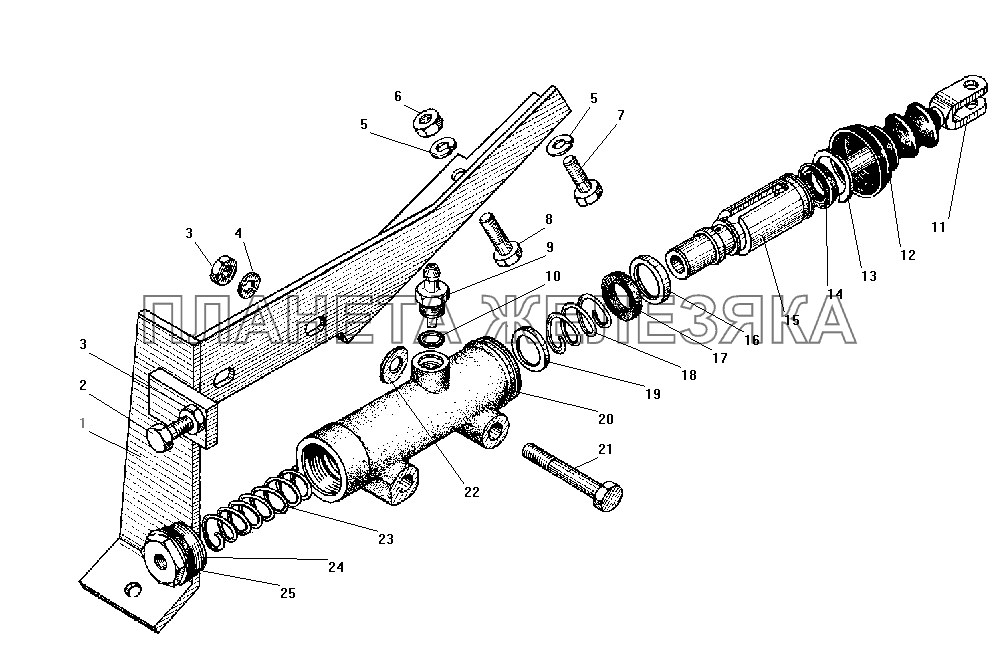

/63.gif "Цилиндр гидравлический УРАЛ-4320-31")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320Я3-1602020 |
Кронштейн Подробнее |
|
|
| 2 | 200393-П29 |
Болт М12х1,25-6gх45 Подробнее |
|
|
| 3 | 250615-П29 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 4 | 252157-П2 |
Шайба пружинная 12 Подробнее |
|
|
| 5 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 6 | 250512-П29 |
Гайка М10 Подробнее |
|
|
 |
7 | 201495-П29 |
Болт М10-6gх20 Подробнее |
|
 |
8 | 201500-П29 |
Болт М10 Подробнее |
|
| 9 | 6361-1602599 |
Штуцер Подробнее |
|
|
| 10 | 6361ЯХ-1602600 |
Кольцо 011-015-25-2-2 Подробнее |
|
|
| 11 | 6361-1602104 |
Толкатель Подробнее |
|
|
| 12 | 5557-1609052 |
Колпак защитный Подробнее |
|
|
| 13 | 334040 |
Кольцо А 32 Подробнее |
|
|
| 14 | 6361-1602604 |
Манжета 32х5 Подробнее |
|
|
| 15 | 6361-1602514 |
Поршень Подробнее |
|
|
| 16 | 6361-1602596 |
Кольцо Подробнее |
|
|
| 17 | 6361-1602574 |
Уплотнитель Подробнее |
|
|
| 18 | 6361-1602519 |
Пружина Подробнее |
|
|
| 19 | 6361-1602518 |
Упор пружины Подробнее |
|
|
| 20 | 6361-1602512 |
Цилиндр гидравлический Подробнее |
|
|
| 21 | 43206-2913032 |
Болт центровой Подробнее |
|
|
| 22 | 6361-3514159 |
Шайба Подробнее |
|
|
| 23 | 6361-1602517 |
Пружина Подробнее |
|
|
| 24 | 6361ЯХ-1602572 |
Пробка Подробнее |
|
|
| 25 | 5557-8607014 |
Кольцо 034-038-25-2-2 Подробнее |
|
