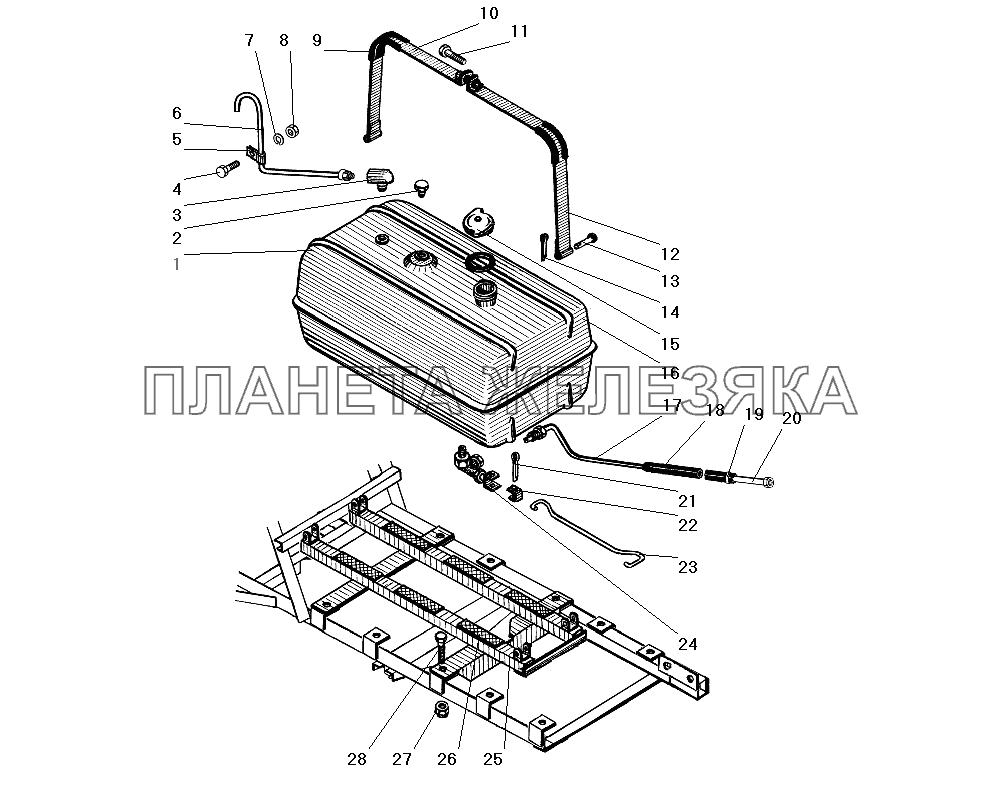

/46.gif "Дополнительный топливный бак УРАЛ-4320-31")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 375-1102002 |
Бак топливный дополнительный в сборе Подробнее |
|
|
| 2 | 262543-П29 |
Пробка РК3/8" Подробнее |
|
|
| 3 | 339115-П29 |
Угольник М14х1,5 К1/4" Подробнее |
|
|
 |
4 | 201496-П29 |
Болт М10-6gх22 Подробнее |
|
| 5 | 339178-П29 |
Хомут 9 Подробнее |
|
|
| 6 | 4320-4712065 |
Трубка Подробнее |
|
|
| 7 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 8 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 9 | 4320-1102063 |
Прокладка Подробнее |
|
|
| 10 | 4320Х-1102154 |
Лента хомута с втулкой Подробнее |
|
|
 |
11 | 201466-П29 |
Болт М8-6gх45 Подробнее |
|
| 12 | 4322-1102157 |
Лента хомута с гайкой Подробнее |
|
|
| 13 | 260018-П52 |
Палец 6х35 Подробнее |
|
|
| 14 | 258011-П29 |
Шплинт 2х10 Подробнее |
|
|
| 15 | 4320-1103020 |
Корпус пробки Подробнее |
|
|
| 16 | 4320-1103026 |
Прокладка Подробнее |
|
|
| 17 | 4320-1104048-01 |
Трубка от дополнительного бака первая в сборе Подробнее |
|
|
| 18 | 375-1104059 |
Шланг соединительный Подробнее |
|
|
| 19 | 00.10.00 |
Хомут червячный (12-22) Подробнее |
|
|
| 20 | 432007-1104054-10 |
Трубка от дополнительного бака вторая в сборе Подробнее |
|
|
| 21 | 258053-П29 |
Шплинт 4х25 Подробнее |
|
|
| 22 | 375-1305065 |
Вилка Подробнее |
|
|
| 23 | 375-1305046 |
Ручка управления Подробнее |
|
|
| 24 | 4320-1104325 |
Кран топливный в сборе Подробнее |
|
|
| 25 | 4320Х-1102106 |
Держатель топливного бака Подробнее |
|
|
| 26 | 377С-1102063 |
Прокладка Подробнее |
|
|
| 27 | 251647-П29 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 28 | 201563-П29 |
Болт М12х1,25-6gх30 Подробнее |
|
