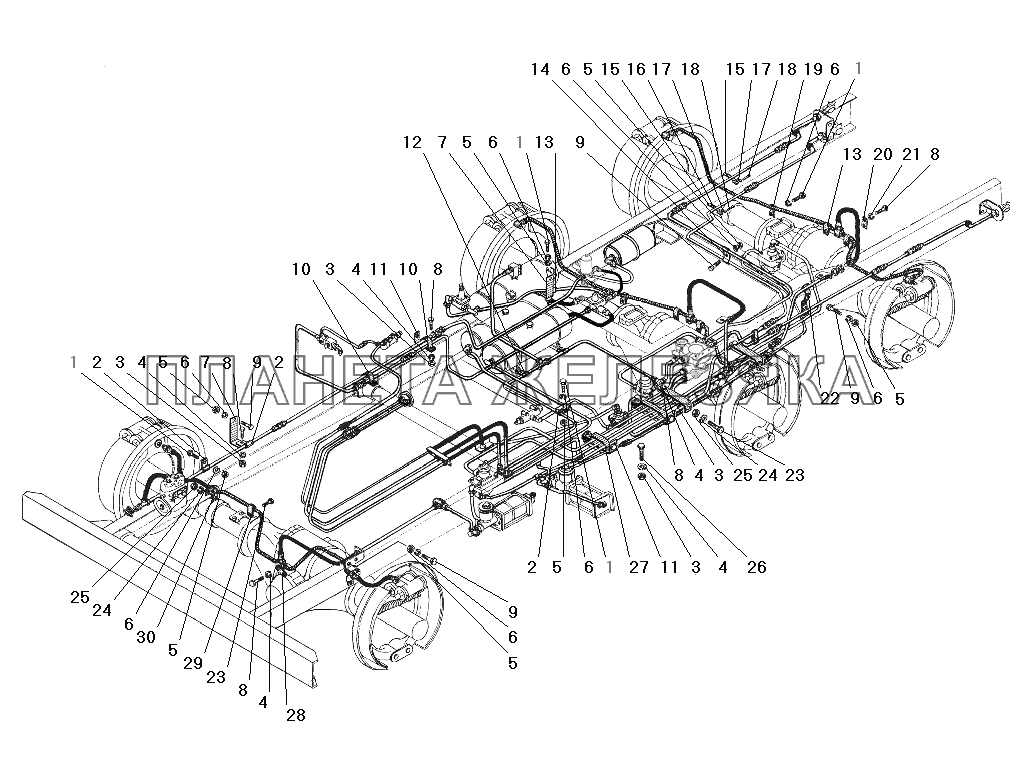

/174.gif "Крепление трубопроводов и шлангов пневмогидравлического привода рабочих тормозов с комбинированным приводом УРАЛ-4320-31")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 201493-П29 |
Болт М10-6gх16 Подробнее |
|
| 2 | 339168-П29 |
Хомут Подробнее |
|
|
| 3 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 4 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 5 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 6 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 7 | 5323-3506153 |
Кронштейн Подробнее |
|
|
 |
8 | 201457-П29 |
Болт М8-6gх22 Подробнее |
|
 |
9 | 201498-П29 |
Болт М10-6gх28 Подробнее |
|
| 10 | 339696-П29 |
Хомут Подробнее |
|
|
| 11 | 5323-3506154 |
Кронштейн Подробнее |
|
|
| 12 | 339459-П29 |
Хомут Подробнее |
|
|
| 13 | 339392-П29 |
Хомут 9 Подробнее |
|
|
| 14 | 339097-П29 |
Хомут 14 Подробнее |
|
|
| 15 | 339345-П29 |
Лента стяжная Подробнее |
|
|
| 16 | 4320-3724338 |
Прокладка Подробнее |
|
|
| 17 | 4598711591 |
Пряжка Подробнее |
|
|
| 18 | 297575-П29 |
Шплинт 6х22 Подробнее |
|
|
| 19 | Н-2927-П29 |
Скоба Подробнее |
|
|
| 20 | 4320-3506094-10 |
Кронштейн Подробнее |
|
|
| 21 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 22 | 339879 |
Прижим трубопроводов Подробнее |
|
|
| 23 | 202118-П29 |
Болт М16х38 Подробнее |
|
|
| 24 | 252159-П2 |
Шайба 16Л Подробнее |
|
|
| 25 | 250636-П29 |
Гайка М16х1,5-6Н Подробнее |
|
|
 |
26 | 200271-П29 |
Болт М8-6gх60 Подробнее |
|
| 27 | 5323-3506134 |
Скоба Подробнее |
|
|
| 28 | 5323-3506094 |
Кронштейн Подробнее |
|
|
| 29 | 339178-П29 |
Хомут 9 Подробнее |
|
|
| 30 | 375-3506219 |
Кронштейн крепления шланга Подробнее |
|
