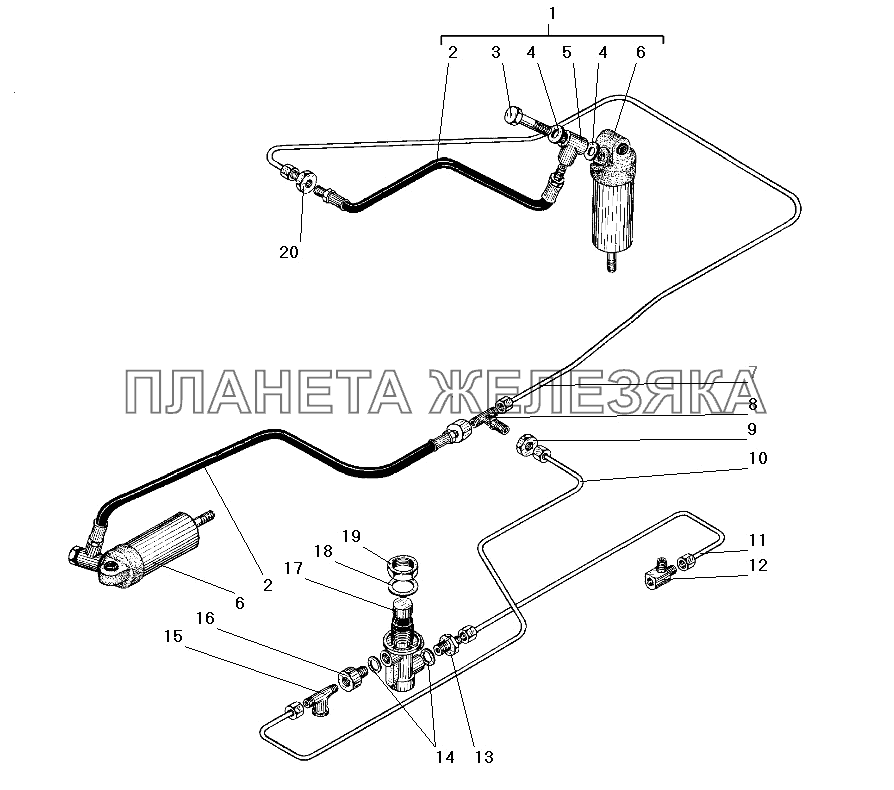

/164.gif "Система вспомогательного тормоза УРАЛ-4320-31")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320-3570176-01 |
Цилиндр пневматический в сборе Подробнее |
|
|
| 2 | 4320-3570180 |
Шланг гибкий вспомогательного тормоза в сборе Подробнее |
|
|
| 3 | 5557-1602186 |
Болт соединительный Подробнее |
|
|
| 4 | 51-3506013 |
Прокладка Подробнее |
|
|
| 5 | 5557-1602184 |
Муфта соединительная Подробнее |
|
|
 |
6 | 100-3570210 |
Цилиндр пневматический диаметр 35х65 в сборе Подробнее |
|
| 7 | 4320-3570068 |
Трубка в сборе Подробнее |
|
|
| 8 | 333603 |
Тройник М10х1 Подробнее |
|
|
 |
9 | 250513-П29 |
Гайка М10х1-6Н Подробнее |
|
| 10 | 4320-3570158-01 |
Трубка в сборе от крана к тройнику Подробнее |
|
|
| 11 | 4320-3570162 |
Трубка в сборе от пневмосигнала к крану Подробнее |
|
|
| 12 | 339647 |
Тройник М14х1,5-М10х1 Подробнее |
|
|
| 13 | 339538 |
Штуцер М10х1-М12х1,5 Подробнее |
|
|
| 14 | 4320-3506054 |
Прокладка Подробнее |
|
|
| 15 | 339733 |
Тройник М10х1-М12х1,5 Подробнее |
|
|
| 16 | 339699 |
Штуцер К1/8"-М12х1,5" Подробнее |
|
|
 |
17 | 100-3537110 |
Кран пневматический в сборе Подробнее |
|
| 18 | 4320-3570140 |
Шайба Подробнее |
|
|
| 19 | 4320-3570146 |
Гайка Подробнее |
|
|
| 20 | 339938 |
Штуцер М14х1,5 Подробнее |
|
