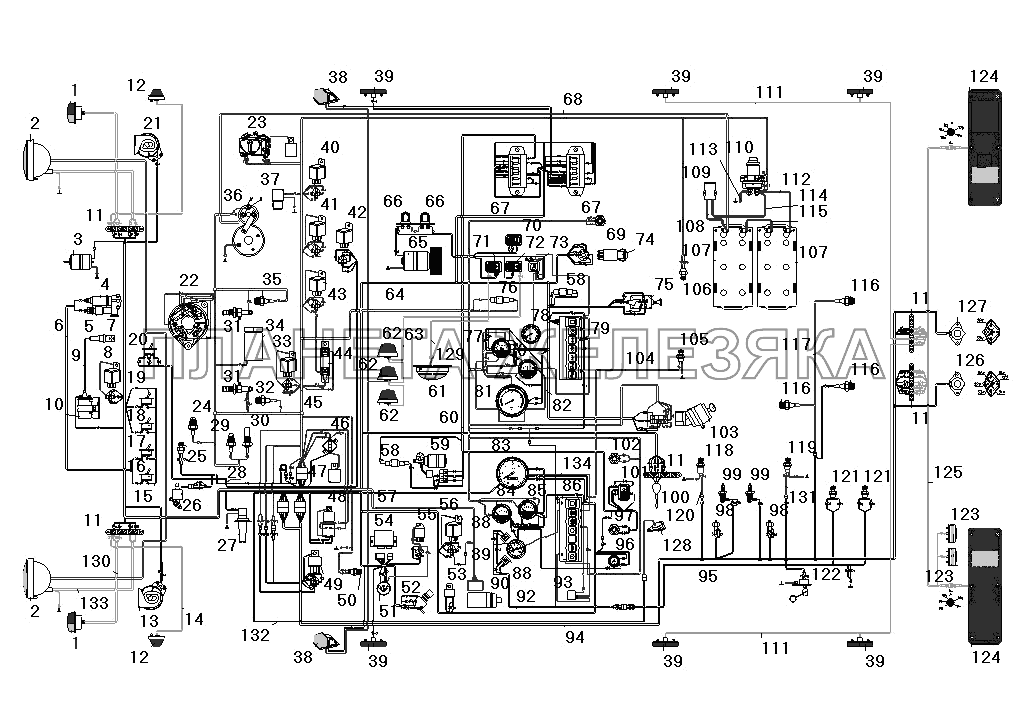

/181.gif "Схема электрооборудования УРАЛ-4320-31")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | ПФ130АБ-3712010-01 |
Фонарь передний Подробнее |
|
|
| 2 | 671.3711010 |
Фара в сборе Подробнее |
|
|
| 3 | МЭ252-3730000 |
Электродвигатель типа МЭ-252 Подробнее |
|
|
| 4 | 11.3741060 |
Нагреватель топлива Подробнее |
|
|
| 5 | ПЖД30-1015500-04 |
Клапан электромагнитный с форсункой и электронагревателем в сборе Подробнее |
|
|
| 6 | 4320-3724082 |
Пучок проводов подогревателя Подробнее |
|
|
| 7 | СН423-3707000 |
Свеча искровая Подробнее |
|
|
| 8 | 901.3747010 |
Реле Подробнее |
|
|
| 9 | 4320-3724140-01 |
Провод высокого напряжения подогревателя Подробнее |
|
|
| 10 | 9301.3734010 |
Источник высокого напряжения Подробнее |
|
|
| 11 | 17.3723000 |
Панель соединительная Подробнее |
|
|
| 12 | 511.3726010 |
Повторитель боковой указателя поворота Подробнее |
|
|
 |
13 | С307Д |
Звуковой сигнал высокого тона Подробнее |
|
| 14 | 4320-3724170-10 |
Провод к боковому повторителю в сборе Подробнее |
|
|
| 15 | 4320-3724138 |
Провод высокого напряжения с помехоподавительным сопротивлением Подробнее |
|
|
| 16 | ВН-45М |
Выключатель Подробнее |
|
|
| 17 | ВН-45М |
Выключатель Подробнее |
|
|
| 18 | 4602.3710010 |
Выключатель Подробнее |
|
|
| 19 | 4602.3710010 |
Выключатель Подробнее |
|
|
| 20 | 5102.3709010 |
Переключатель муфты вентилятора Подробнее |
|
|
 |
21 | С306Д |
Звуковой сигнал низкого тона Подробнее |
|
 |
22 | 1702.3771 |
Генератор Подробнее |
|
| 23 | 2712.3702010 |
Регулятор напряжения Подробнее |
|
|
| 24 | Датчик засоренности масляного фильтра |
Датчик засоренности масляного фильтра Подробнее |
|
|
| 25 | 661.3710-01 |
Термореле Подробнее |
|
|
| 26 | КЭМ 32-23 |
Клапан электромагнитный Подробнее |
|
|
| 27 | 1112.5208000-14 |
Стеклоомыватель Подробнее |
|
|
| 28 | 4320Х-3724102 |
Пучок проводов муфты включения вентилятора двигателя Подробнее |
|
|
 |
29 | 2602.3829010 |
Датчик аварийного давления масла Подробнее |
|
| 30 | ММ370-3829010 |
Датчик давления масла Подробнее |
|
|
| 31 | 1112.3740 |
Факельная свеча Подробнее |
|
|
 |
32 | ТМ100А-3808000 |
Датчик температуры охлаждающей жидкости Подробнее |
|
| 33 | 901.3747010 |
Реле Подробнее |
|
|
| 34 | 1102.3741 |
Клапан электромагнитный Подробнее |
|
|
| 35 | ТМ111-3808000-08 |
Датчик сигнализатора аварийной температуры охлаждающей жидкости Подробнее |
|
|
| 36 | 25.3708000-30 |
Стартер Подробнее |
|
|
| 37 | ММММ.306577.004 |
Электромагнитный клапан останова двигателя Подробнее |
|
|
| 38 | 264.3712010 |
Фонарь передний габаритный Подробнее |
|
|
 |
39 | 431.3731-01 |
Фонарь боковой габаритный Подробнее |
|
| 40 | 901.3747010 |
Реле Подробнее |
|
|
| 41 | 901.3747010 |
Реле Подробнее |
|
|
| 42 | 901.3747010 |
Реле Подробнее |
|
|
| 43 | 901.3747010 |
Реле Подробнее |
|
|
| 44 | 12.3741000 |
Резистор добавочный с электротермическим реле Подробнее |
|
|
| 45 | 4320Я2-3724010-40 |
Пучок проводов основной в сборе Подробнее |
|
|
| 46 | 291.3722000-01 |
Предохранитель биметаллический Подробнее |
|
|
| 47 | 11.7904000 |
Фильтр конденсаторный Подробнее |
|
|
| 48 | 738.3747000-20 |
Реле стартера Подробнее |
|
|
| 49 | 901.3747010 |
Реле Подробнее |
|
|
 |
50 | 2802.3829010 |
Выключатель звуковых сигналов Подробнее |
|
| 51 | 47К |
Розетка Подробнее |
|
|
| 52 | П39А-3710000-0 |
Ножной переключатель света фар Подробнее |
|
|
| 53 | 733.3747000-10 |
Зуммер Подробнее |
|
|
| 54 | РС951А-3726010-У-ХЛ |
Реле указателей поворота Подробнее |
|
|
| 55 | 211.3777М |
Реле задних противотуманных фонарей Подробнее |
|
|
| 56 | 901.3747010 |
Реле Подробнее |
|
|
| 57 | 4320Х-3724133 |
Пучок проводов корректора фар Подробнее |
|
|
| 58 | ПР119-3722000-01 |
Предохранитель плавкий на 6А Подробнее |
|
|
| 59 | 16.3730000 |
Электродвигатель стеклоочистителя Подробнее |
|
|
| 60 | 4320Х-3724167-10 |
Пучок проводов стеклоочистителя Подробнее |
|
|
| 61 | ПТ-37-3М-УХЛ2 |
Плафон кабины Подробнее |
|
|
| 62 | УП101-3726010-Б1 |
Повторитель поворота боковой и знак автопоезда Подробнее |
|
|
| 63 | 4320-3724175-10 |
Провод знака автопоезда в сборе Подробнее |
|
|
| 64 | 43202Х-3724020-10 |
Пучок проводов добавочный Подробнее |
|
|
| 65 | МЭ226В-3730000-У-ХЛ |
Электродвигатель отопителя Подробнее |
|
|
| 66 | СЭ300-8102100 |
Сопротивление электродвигателя отопителя Подробнее |
|
|
| 67 | ПР120-3722000 |
Блок предохранителей Подробнее |
|
|
| 68 | 5557-3724050 |
Провод от аккумуляторной батареи к стартеру Подробнее |
|
|
| 69 | 11.3704000-01 |
Выключатель кнопочный Подробнее |
|
|
| 70 | П147-3709000-03.11 |
Переключатель отопителя кабины Подробнее |
|
|
| 71 | ВК343-3709000-01.08 |
Выключатель плафона Подробнее |
|
|
| 72 | ВК343-3709000-02.16 |
Выключатель знака автопоезда Подробнее |
|
|
| 73 | 3842.3710.11.04 |
Выключатель света задних противотуманных фар Подробнее |
|
|
| 74 | 245.3710000-01 |
Выключатель аварийной сигнализации Подробнее |
|
|
| 75 | П305-3709010-0 |
Переключатель света Подробнее |
|
|
| 76 | ПР119Б-3722000-01 |
Предохранитель плавкий на 10А Подробнее |
|
|
| 77 | УБ170М-3806010-У-ХЛ |
Приемник указателя уровня топлива Подробнее |
|
|
 |
78 | 1101.3816010 |
Манометр шинный Подробнее |
|
| 79 | ПД511Е-3803010-У-ХЛ |
Блок контрольных ламп правый Подробнее |
|
|
| 80 | АП171А-3811010 |
Указатель тока Подробнее |
|
|
 |
81 | 2531.3813010 |
Тахометр электронный Подробнее |
|
| 82 | 43202-3724290-11 |
Провод соединения приборов с «массой» Подробнее |
|
|
| 83 | ПА 8046-04 |
Спидометр Подробнее |
|
|
| 84 | УК171М-3807010-У-ХЛ |
Приемник указателя температуры охлаждающей жидкости Подробнее |
|
|
| 85 | УК170М-3810010-У-ХЛ |
Приемник указателя давления масла Подробнее |
|
|
| 86 | ПД512Е-3803010-У-ХЛ |
Блок контрольных ламп левый Подробнее |
|
|
| 88 | 2212.3803010-13 |
Сигнализатор блокировки межколесного дифференциала Подробнее |
|
|
 |
89 | 1901.3830010 |
Указатель давления Подробнее |
|
| 90 | ЭМКФ 35 |
Корректор наклона фар Подробнее |
|
|
| 92 | 4320Х-3724137 |
Пучок проводов сигнализаторов межколесной блокировки Подробнее |
|
|
| 93 | РС493-3803010-У-ХЛ |
Прерыватель контрольной лампы ручного тормоза Подробнее |
|
|
| 94 | 4320Х-3724035 |
Пучок проводов задний Подробнее |
|
|
| 95 | 4320Х3724139 |
Пучок проводов к датчику включения БМКД Подробнее |
|
|
| 96 | ВК416Б-3709000-01 |
Выключатель света щитка приборов с реостатом в сборе Подробнее |
|
|
| 97 | 11.3704000-01 |
Выключатель кнопочный Подробнее |
|
|
| 98 | ВК12Б-3720000 |
Выключатель сигнала торможения Подробнее |
|
|
| 99 | ВК503-3710110-0 |
Датчик неисправности тормозов Подробнее |
|
|
| 100 | П110-3709000-А.01 |
Переключатель указателей поворота Подробнее |
|
|
| 101 | П147-3709000-07.09 |
Переключатель стеклоочистителя Подробнее |
|
|
| 102 | 11.3704000-01 |
Выключатель кнопочный Подробнее |
|
|
| 103 | 2109.3704005-30 |
Выключатель стартера и приборов Подробнее |
|
|
| 104 | 4320-3724098 |
Провод от выключателя стояночного тормоза к колодке блока контрольных ламп в сборе Подробнее |
|
|
| 105 | ВК403А-3716000 |
Выключатель Подробнее |
|
|
| 106 | ВК403А-3716000 |
Выключатель Подробнее |
|
|
| 107 | 6СТ-190А |
Батарея аккумуляторная Подробнее |
|
|
| 108 | 4320-3724284-01 |
Провод от аккумуляторной батареи к розетке Подробнее |
|
|
| 109 | ПС315-3723100 |
Розетка внешнего запуска Подробнее |
|
|
| 110 | 1402.3737000 |
Выключатель "массы" Подробнее |
|
|
| 111 | 4320Х-3724132-10 |
Провод бокового габаритного фонаря Подробнее |
|
|
| 112 | 5557-3724080-10 |
Провод соединения аккумуляторных батарей с выключателем «массы» Подробнее |
|
|
| 113 | 375-3724070 |
Провод от стартера на МАССУ в сборе Подробнее |
|
|
| 114 | 4320-3724283-01 |
Провод от выключателя «массы» к розетке Подробнее |
|
|
| 115 | 5557-3724070-30 |
Провод соединения аккумуляторных батарей Подробнее |
|
|
 |
116 | 2702.3829010 |
Датчик падения давления воздуха в баллонах Подробнее |
|
| 117 | 4320-3724145-10 |
Пучок проводов к датчику аварийного давления Подробнее |
|
|
| 118 | ВК418А-3716000 |
Датчик включения КОМ Подробнее |
|
|
| 119 | ВК403А-3716000 |
Выключатель Подробнее |
|
|
| 120 | 4320Х-3724350 |
Пучок проводов КОМ Подробнее |
|
|
| 121 | ВК403А-3716000 |
Выключатель Подробнее |
|
|
| 122 | 5202.3827010 |
Датчик указателя уровня топлива Подробнее |
|
|
| 123 | ФП131АБ-3717010-02 |
Фонарь освещения номерного знака Подробнее |
|
|
| 124 | 7442.3716010-10 |
Фонарь задний Подробнее |
|
|
| 125 | 4320Х-3724040-10 |
Пучок проводов задних сигнальных фонарей Подробнее |
|
|
| 126 | ПС325-3723100 |
Розетка прицепа Подробнее |
|
|
| 127 | ПС326-3723100 |
Розетка прицепа Подробнее |
|
|
| 128 | ПД 8089-01 |
Датчик импульсов Подробнее |
|
|
| 129 | 4320-3424005 |
Провод от выключателя к подфарнику Подробнее |
|
|
| 130 | 375К-3724017-10 |
Пучок проводов к подфарнику Подробнее |
|
|
| 131 | 4320Х-3724330 |
Пучок проводов ДОМ Подробнее |
|
|
| 132 | 4320Х-3724277 |
Пучок проводов спидометра Подробнее |
|
|
| 133 | 4320Х-3724131 |
Пучок проводов к фаре Подробнее |
|
|
| 134 | 4320Х-3724285 |
Провод соединения приборов с «массой» Подробнее |
|
