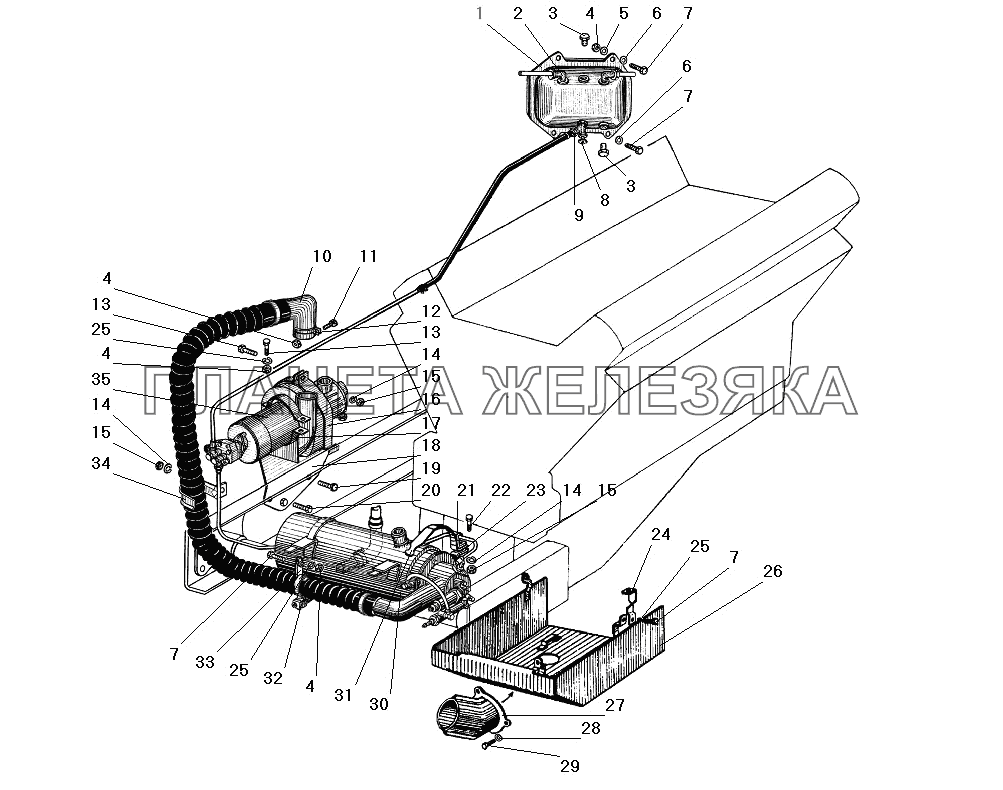

/36.gif "Установка агрегатов системы предпускового подогрева УРАЛ-4320-31")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320-1015300 |
Бачок топливный в сборе Подробнее |
|
|
| 2 | 339039 |
Угольник М16х1,5 К3/8" Подробнее |
|
|
| 3 | 338765 |
Пробка К3/8" Подробнее |
|
|
| 4 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 5 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 6 | 335549 |
Шайба волнистая Подробнее |
|
|
 |
7 | 201455-П29 |
Болт М8-6gх18 Подробнее |
|
| 8 | 375-1015174 |
Кран проходной в сборе Подробнее |
|
|
| 9 | 375-3706013 |
Штуцер Подробнее |
||
| 10 | 4320-1015604 |
Патрубок в сборе Подробнее |
|
|
 |
11 | 201458-П29 |
Болт М8-6gх25 Подробнее |
|
| 12 | 4320-1015569 |
Хомут Подробнее |
|
|
 |
13 | 201460-П29 |
Болт М8-6gх30 Подробнее |
|
| 14 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 15 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 16 | 4320-1015533 |
Скоба кронштейна Подробнее |
|
|
| 17 | 4320-1015525 |
Скоба кронштейна Подробнее |
|
|
| 18 | 4320-1015506-02 |
Кронштейн в сборе Подробнее |
|
|
| 19 | 331504-П29 |
Болт М10х30 Подробнее |
|
|
 |
20 | 200315-П29 |
Болт М10-6gх40 Подробнее |
|
| 21 | 375-3506023 |
Прокладка хомута Подробнее |
|
|
 |
22 | 200319-П29 |
Болт М10-6gх50 Подробнее |
|
| 23 | 4320-1015649 |
Хомут Подробнее |
|
|
| 24 | 4320Я2-1015757 |
Тяга кожуха масляного картера Подробнее |
|
|
| 25 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 26 | 4320Я2-1015630 |
Кожух масляного картера в сборе Подробнее |
|
|
| 27 | 4320Я2-1015632-10 |
Патрубок в сборе Подробнее |
|
|
| 28 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 29 | 201418-П29 |
Болт М6-6gх16 Подробнее |
|
|
| 30 | ПЖД30-1015010-20 |
Котел подогревателя в сборе Подробнее |
|
|
| 31 | 43223-1015508 |
Скоба кронштейна Подробнее |
|
|
 |
32 | 353-1305010-А |
Кран сливной в сборе Подробнее |
|
| 33 | 4320-1015139 |
Кронштейн Подробнее |
|
|
| 34 | 4320Я-1015132 |
Кронштейн Подробнее |
|
|
| 35 | ПЖД30Г-1015200 |
Агрегат насосный в сборе Подробнее |
|
