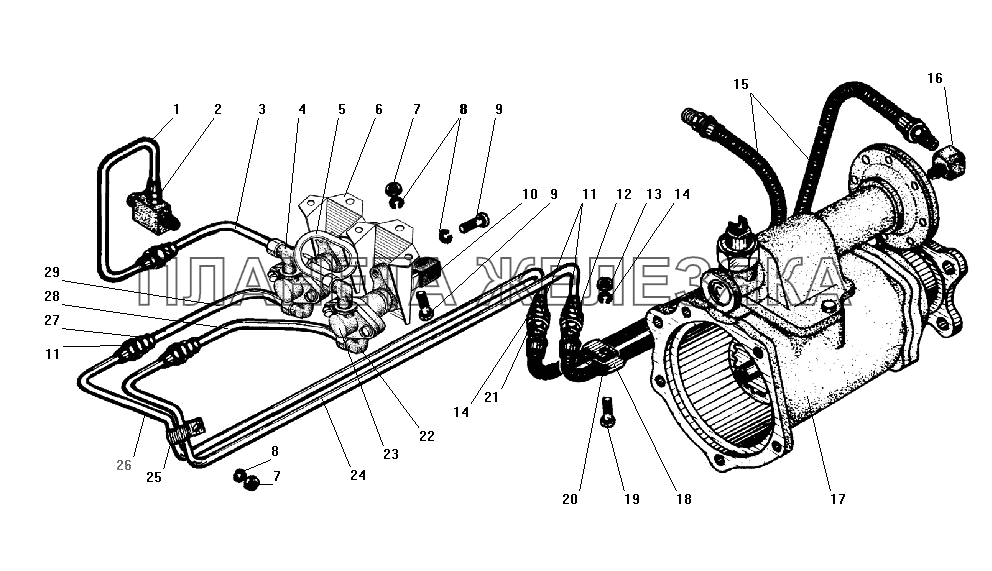

/197.gif "Установка пневмоуправления ДОМ, БМКД УРАЛ-4320-31")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 375Д-5205050 |
Трубка от крестовины к штуцеру Подробнее |
|
|
| 2 | 339200-П29 |
Штуцер М10х1 К1/8" Подробнее |
|
|
| 3 | 4320Х-4202327 |
Трубка подводящая к крану Подробнее |
|
|
| 4 | 339690 |
Тройник М10х1-К 1/8" Подробнее |
|
|
| 5 | 4320Х-4202156 |
Трубка воздуховодная Подробнее |
|
|
| 6 | 5920-4202277 |
Кронштейн Подробнее |
|
|
| 7 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 8 | 252154-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 9 | 220104-П29 |
Винт М6-6gх14 Подробнее |
|
|
| 10 | 4322-8109044-10 |
Ручка управления Подробнее |
|
|
 |
11 | 250513-П29 |
Гайка М10х1-6Н Подробнее |
|
| 12 | 339938 |
Штуцер М14х1,5 Подробнее |
|
|
| 13 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 14 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 15 | 375-4225075-02 |
Шланг гибкий системы накачки шин в сборе Подробнее |
|
|
| 16 | 375-4245114 |
Штуцер подвода воздуха Подробнее |
|
|
 |
17 | 5557-4202010 |
Отбор мощности дополнительный в сборе Подробнее |
|
| 18 | 339098-П29 |
Хомут крепления шланга Подробнее |
|
|
 |
19 | 201495-П29 |
Болт М10-6gх20 Подробнее |
|
| 20 | 375-3506023 |
Прокладка хомута Подробнее |
|
|
| 21 | 339705 |
Штуцер Подробнее |
|
|
| 22 | 339520-П29 |
Угольник М10х1 К1/8" Подробнее |
|
|
| 23 | 4320Х-4206201 |
Кран в сборе Подробнее |
|
|
| 24 | 4320Х-4202154 |
Трубка подводящая к диафрагме первая Подробнее |
|
|
| 25 | 337820 |
Хомут Подробнее |
|
|
| 26 | 4320ЯХ-2411150-01 |
Трубка воздуховодная Подробнее |
|
|
| 27 | 339396 |
Штуцер Подробнее |
|
|
| 28 | 4320Х-4202344 |
Трубка подводящая к диафрагме Подробнее |
|
|
| 29 | 4320ЯХ-2411153-01 |
Трубка воздуховодная Подробнее |
|
