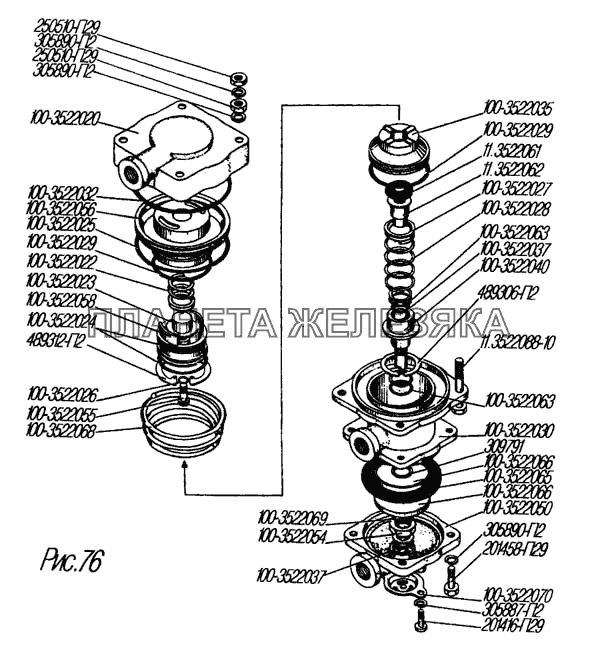

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100-3522020 |
Корпус верхний Подробнее |
|
||
| 100-3522022 |
Пружина Подробнее |
|
||
| 100-3522023 |
Тарелка пружины Подробнее |
|
||
| 100-3522024 |
Кольцо О-образное Подробнее |
|
||
| 100-3522025 |
Кольцо О-образное Подробнее |
|
||
| 100-3522026 |
Кольцо О-образное Подробнее |
|
||
| 100-3522027 |
Тарелка пружины Подробнее |
|
||
| 100-3522028 |
Пружина Подробнее |
|
||
| 100-3522029 |
Кольцо О-образное Подробнее |
|
||
| 100-3522030 |
Корпус средний Подробнее |
|
||
| 100-3522032 |
Кольцо О-образное Подробнее |
|
||
| 100-3522035 |
Поршень средний Подробнее |
|
||
| 100-3522037 |
Кольцо О-образное Подробнее |
|
||
| 100-3522040 |
Поршень нижний Подробнее |
|
||
| 100-3522050 |
Корпус нижний Подробнее |
|
||
| 100-3522054 |
Гайка Подробнее |
|
||
| 100-3522055 |
Винт регулировочный Подробнее |
|
||
| 100-3522056 |
Поршень верхний большой Подробнее |
|
||
| 100-3522058 |
Поршень верхний малый Подробнее |
|
||
| 100-3522063 |
Кольцо О-образное Подробнее |
|
||
| 100-3522065 |
Мембрана Подробнее |
|
||
| 100-3522066 |
Шайба диафрагмы Подробнее |
|
||
| 100-3522068 |
Пружина Подробнее |
|
||
| 100-3522069 |
Кольцо О-образное Подробнее |
|
||
| 100-3522070 |
Окно выпускное с клапаном в сборе Подробнее |
|
||
| 100-3522120 |
Корпус крана Подробнее |
|
||
| 100-3522125 |
Клапан в сборе Подробнее |
|
||
| 100-3522126 |
Поршень Подробнее |
|
||
| 100-3522127 |
Кольцо Подробнее |
|
||
| 100-3522130 |
Корпус клапана Подробнее |
|
||
| 100-3522131 |
Стержень Подробнее |
|
||
| 100-3522133 |
Направляющая Подробнее |
|
||
| 100-3522134 |
Пружина Подробнее |
|
||
| 100-3522135 |
Крышка Подробнее |
|
||
| 100-3522137 |
Кольцо О-образное 28,17х3,53 Подробнее |
|
||
| 100-3522138 |
Пружина Подробнее |
|
||
| 100-3522139 |
Тарелка пружины Подробнее |
|
||
| 100-3522143 |
Кольцо О-образное 42х2,7 Подробнее |
|
||
| 100-3522144 |
Крышка нижняя Подробнее |
|
||
| 100-3522150-10 |
Толкатель клапана в сборе Подробнее |
|
||
| 100-3522151 |
Толкатель клапана Подробнее |
|
||
| 100-3522153 |
Кольцо О-образное 17,3х2,4 Подробнее |
|
||
| 100-3522155 |
Поршень Подробнее |
|
||
| 100-3522159 |
Кольцо О-образное 47,6х3,5 Подробнее |
|
||
| 100-3522160 |
Опора Подробнее |
|
||
| 100-3522161 |
Кольцо О-образное 64х1,4 Подробнее |
|
||
| 100-3522162-10 |
Диафрагма Подробнее |
|
||
| 100-3522166 |
Шайба диафрагмы малая Подробнее |
|
||
| 100-3522167 |
Шайба диафрагмы большая Подробнее |
|
||
| 100-3522170 |
Пружина Подробнее |
|
||
| 100-3522174 |
Крышка верхняя Подробнее |
|
||
| 100-3522175 |
Колпак Подробнее |
|
||
| 100-3537137 |
Кольцо О-образное 17х1,5 Подробнее |
|
||
| 11-3522061 |
Кольцо клапана Подробнее |
|
||
| 11-3522062 |
Корпус клапана Подробнее |
|
||
| 11-3522088-10 |
Болт М8х60 Подробнее |
|
||
 |
201416-П29 |
Болт М6-6gх12 Подробнее |
||
| 201418-П29 |
Болт М6-6gх16 Подробнее |
|
||
 |
201458-П29 |
Болт М8-6gх25 Подробнее |
||
| 250510-П29 |
Гайка М8-6Н Подробнее |
|
||
 |
250612-П29 |
Гайка М10-6Н Подробнее |
||
| 252154-П2 |
Шайба 6 пружинная Подробнее |
|
||
| 301544 |
Болт Подробнее |
|
||
| 302201-П29 |
Винт М10х30 Подробнее |
|
||
| 305887-П2 |
Шайба пружинная 6 Подробнее |
|
||
| 305890-П2 |
Шайба 8 пружинная Подробнее |
|
||
| 309791 |
Кольцо уплотнительное Подробнее |
|
||
| 489306-П2 |
Кольцо упорное 38х1,5 Подробнее |
|
||
| 489307-П2 |
Кольцо упорное Подробнее |
|
||
| 489311-П2 |
Кольцо упорное Подробнее |
|
||
| 489312-П2 |
Кольцо упорное Подробнее |
|
||
| 489323-П2 |
Кольцо упорное Подробнее |
|
