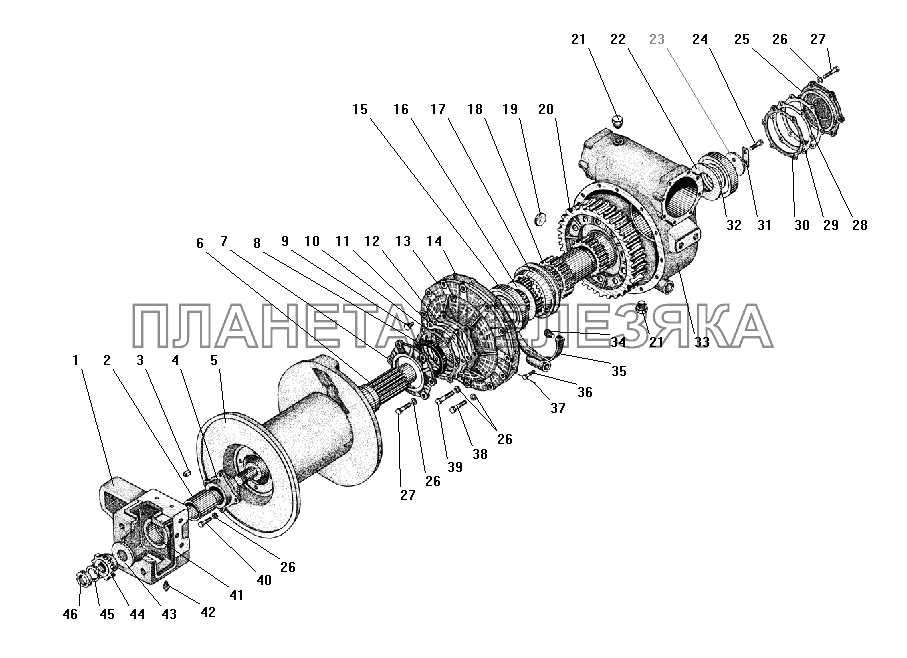

/176.gif "Детали редуктора лебедки УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 375-4511014 |
Кронштейн со втулкой в сборе Подробнее |
|
|
| 2 | 375-4501139 |
Втулка распорная Подробнее |
|
|
| 3 | 338106 |
Шпонка 10х8 призматическая Подробнее |
|
|
| 4 | 375-4501121-Б |
Фланец опорный Подробнее |
|
|
| 5 | 375-4501110-Б |
Барабан лебедки со ступицей в сборе Подробнее |
|
|
| 6 | 375-4501034-01 |
Вал барабана лебедки Подробнее |
|
|
| 7 | 375-4501056 |
Крышка подшипника левая Подробнее |
|
|
| 8 | 2.2-85х110-1 |
Манжета 85х110-12 Подробнее |
|
|
| 9 | 262542-П29 |
Пробка контрольная К1/4" Подробнее |
|
|
| 10 | 375-4501086-Б |
Прокладка регулировочная, толщиной 0,1мм Подробнее |
|
|
| 11 | 375-4501078 |
Прокладка регулировочная, толщиной 0,25мм Подробнее |
|
|
| 12 | 375-4501077 |
Прокладка уплотнительная Подробнее |
|
|
| 13 | 375-4501045-Б |
Крышка картера боковая Подробнее |
|
|
| 14 | 375-4501043 |
Прокладка уплотнительная Подробнее |
|
|
| 15 | 7216А |
Подшипник роликовый Подробнее |
|
|
| 16 | 375-4501123 |
Шайба опорная Подробнее |
|
|
| 17 | 375-4503020-01 |
Муфта скользящая Подробнее |
|
|
| 18 | 375-4501021-Б |
Муфта неподвижная Подробнее |
|
|
| 19 | 260313 |
Заглушка 32 Подробнее |
|
|
| 20 | 375-4501035-01 |
Колесо червячное в сборе Подробнее |
|
|
| 21 | 375-1802278 |
Пробка МК24 Подробнее |
|
|
| 22 | 375-4501124 |
Шайба упорная Подробнее |
|
|
| 23 | 375-1802056 |
Шайба подшипника Подробнее |
|
|
 |
24 | 201496-П29 |
Болт М10-6gх22 Подробнее |
|
| 25 | 375-4501041-Б |
Крышка подшипника правая Подробнее |
|
|
| 26 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
27 | 201498-П29 |
Болт М10-6gх28 Подробнее |
|
| 28 | 375-4501047-Б |
Прокладка регулировочная, толщиной 0,25мм Подробнее |
|
|
| 29 | 375-4501048-В |
Прокладка регулировочная Подробнее |
|
|
| 30 | 375-4501059 |
Прокладка уплотнительная Подробнее |
|
|
| 31 | 339137 |
Пластина стопорная Подробнее |
|
|
| 32 | 7312А |
Подшипник роликовый Подробнее |
|
|
| 33 | 375-4501020-Б |
Картер редуктора лебедки Подробнее |
|
|
| 34 | 375-4503011-01 |
Сухарь Подробнее |
|
|
| 35 | 375-4503034 |
Вилка муфты Подробнее |
|
|
| 36 | 331465 |
Болт М10х1,5х20 Подробнее |
|
|
| 37 | 258224 |
Шплинт 0,8х150 Подробнее |
|
|
 |
38 | 201501-П29 |
Болт М10-6gх35 Подробнее |
|
| 39 | 331472-П29 |
Болт М10х25 Подробнее |
|
|
| 40 | 331472-П29 |
Болт М10х25 Подробнее |
|
|
| 41 | 375-4501140 |
Втулка Подробнее |
|
|
 |
42 | 264020-П29 |
Масленка 1.3 Подробнее |
|
| 43 | 375-4501064 |
Шайба упорная Подробнее |
|
|
| 44 | 375-4511051-А2 |
Звездочка ведущая Подробнее |
|
|
| 45 | 375-4501067 |
Шайба стопорная Подробнее |
|
|
| 46 | 375-4501063 |
Гайка М33х2 Подробнее |
|
