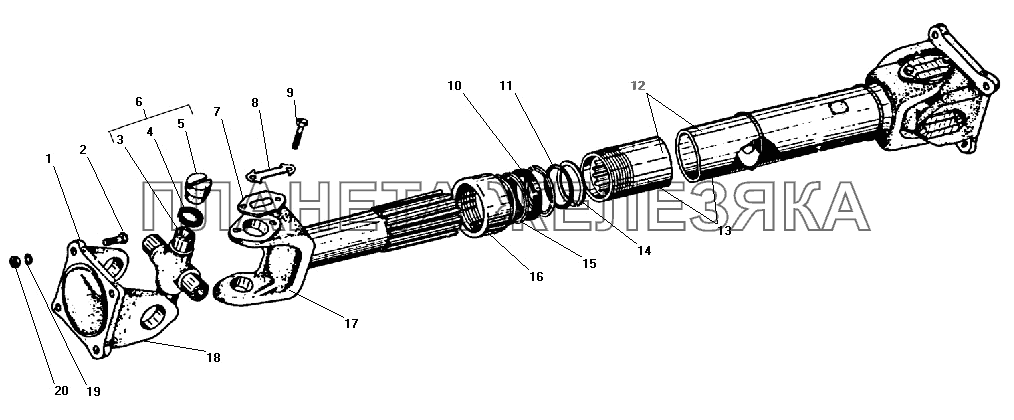

/66.gif "Карданный вал заднего (переднего) моста УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 121-2203023 |
Фланец-вилка карданного вала заднего моста Подробнее |
|
|
| 2 | 332206-П29 |
Болт М14х1,5х41 Подробнее |
|
|
| 3 | 130-2201030 |
Крестовина Подробнее |
|
|
| 4 | 130-2201043 |
Уплотнение подшипника Подробнее |
|
|
| 5 | 804805К2 |
Подшипник роликовый игольчатый Подробнее |
|
|
| 6 | 130-2201025-02 |
Крестовина в сборе Подробнее |
|
|
| 7 | 431410-2201050 |
Пластина опорная Подробнее |
|
|
| 8 | 120-2201051 |
Пластина-замок Подробнее |
|
|
| 9 | 201454-П29 |
Болт М8-6gх16 Подробнее |
|
|
| 10 | 130-2202225 |
Сальник скользящей вилки Подробнее |
|
|
| 11 | 130-2202221 |
Кольцо сальника Подробнее |
|
|
| 12 | 4320-2201015-01 |
Вал карданный заднего моста Подробнее |
|
|
| 13 | 375-2203015-02 |
Вал карданный (сварка) Подробнее |
|
|
| 14 | 130-2202227 |
Шайба разрезная Подробнее |
|
|
| 15 | 130-2202219 |
Шайба разрезная Подробнее |
|
|
| 16 | 131-2203217 |
Гайка Подробнее |
|
|
| 17 | 130-2202048 |
Вилка скользящая Подробнее |
|
|
| 18 | 130-2201023 |
Фланец-вилка карданного вала переднего моста Подробнее |
|
|
| 19 | 252138-П2 |
Шайба 14 пружинная Подробнее |
|
|
| 20 | 250559-П29 |
Гайка М14х1,5-6Н Подробнее |
|
