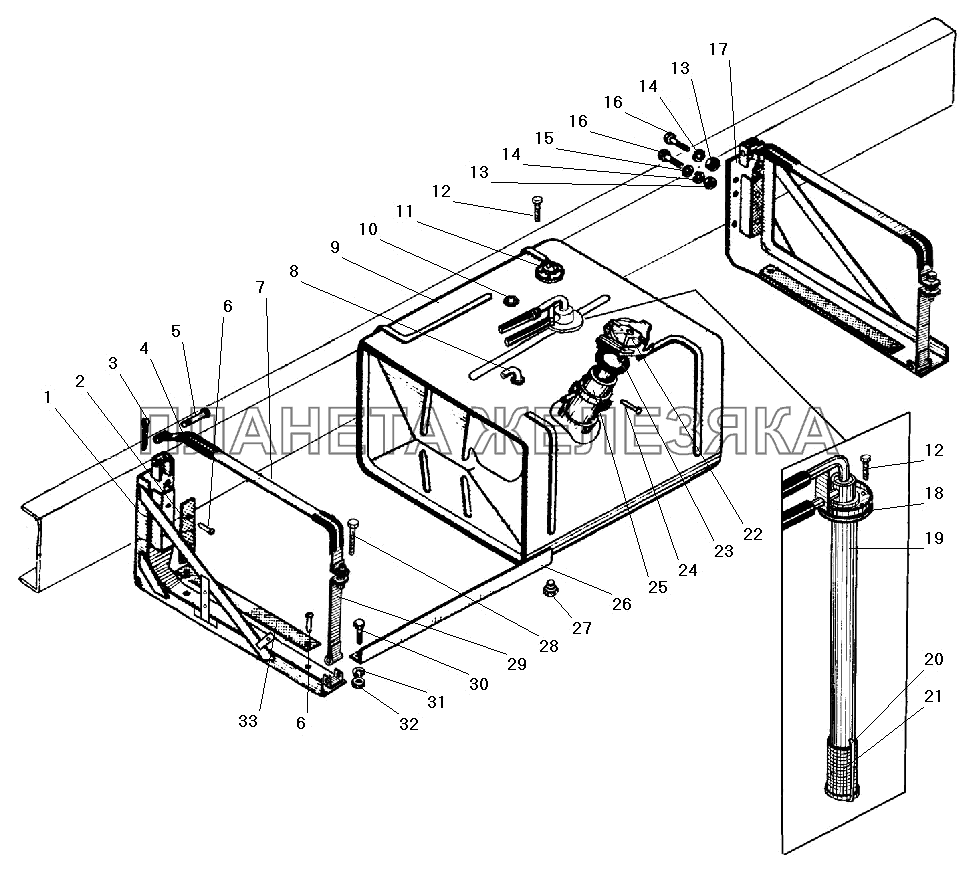

/37.gif "Основной топливный бак УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5557Я-1101100 |
Кронштейн передний в сборе Подробнее |
|
|
| 2 | 375Д-1101121 |
Прокладка Подробнее |
|
|
| 3 | 258038-П29 |
Шплинт 3,2х16 Подробнее |
|
|
| 4 | 4320-1101120 |
Прокладка хомута Подробнее |
|
|
 |
5 | 260067-П29 |
Палец 10х55 Подробнее |
|
| 6 | 255805 |
Заклепка 6х13 Подробнее |
|
|
| 7 | 4322-1101173 |
Лента хомута с втулкой Подробнее |
|
|
| 8 | 339843 |
Угольник Подробнее |
|
|
| 9 | 44202-1101010-10 |
Бак топливный в сборе Подробнее |
|
|
| 10 | 262542-П29 |
Пробка контрольная К1/4" Подробнее |
|
|
| 11 | 5202.3827010 |
Датчик указателя уровня топлива Подробнее |
|
|
| 12 | Н-11302-П29 |
Болт М5-6gх13 Подробнее |
|
|
 |
13 | 250558-П29 |
Гайка М14-6Н Подробнее |
|
| 14 | 252138-П2 |
Шайба 14 пружинная Подробнее |
|
|
| 15 | 336044-П29 |
Шайба Подробнее |
|
|
| 16 | 332560-П29 |
Болт М14х45 Подробнее |
|
|
| 17 | 4320Я3-1101099 |
Кронштейн задний в сборе Подробнее |
|
|
| 18 | 375-3806748 |
Прокладка датчика уплотнительная Подробнее |
|
|
| 19 | 432001-1104012-10 |
Трубка приемная в сборе Подробнее |
|
|
| 20 | 432001-1104057-01 |
Фиксатор топливозаборника Подробнее |
|
|
| 21 | 432001-1104003 |
Фильтр приемной трубки Подробнее |
|
|
 |
22 | 375-1103011-10 |
Пробка в сборе Подробнее |
|
| 23 | 4320Х-1103075 |
Прокладка Подробнее |
|
|
| 24 | 255085-П29 |
Заклепка 4х40 Подробнее |
|
|
| 25 | 432001-1101154 |
Стакан с фильтром в сборе Подробнее |
|
|
| 26 | 375-1101108 |
Угольник кронштейнов Подробнее |
|
|
| 27 | 432001-1101018 |
Пробка сливного крана Подробнее |
|
|
 |
28 | 200820-П29 |
Болт М14-6gх75 Подробнее |
|
| 29 | 4322-1101174 |
Лента хомута с гайкой Подробнее |
|
|
| 30 | 331472-П29 |
Болт М10х25 Подробнее |
|
|
| 31 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 32 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 33 | 375Д-1101107 |
Прокладка кронштейна Подробнее |
|
