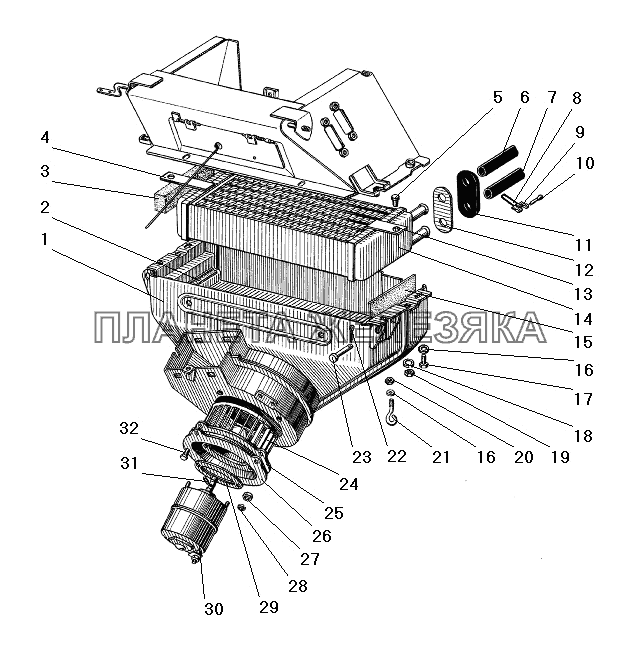

/20.gif "Отопитель кабины УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320-8101015-10 |
Кожух отопителя в сборе Подробнее |
|
|
| 2 | 4320-8101074 |
Прокладка Подробнее |
|
|
| 3 | 4320-8101624 |
Прокладка Подробнее |
|
|
| 4 | 4320-8101103 |
Пластина прижимная Подробнее |
|
|
 |
5 | 220051-П29 |
Винт М4-6gх10 Подробнее |
|
| 6 | 4320-8101222 |
Шланг отопителя верхний Подробнее |
|
|
| 7 | 4320-8101224 |
Шланг водоотводящий отопителя Подробнее |
|
|
| 8 | 45 9871 1552 |
Лента 30 стяжная Подробнее |
|
|
| 9 | 45 9871 1591 |
Пряжка хомута Подробнее |
|
|
| 10 | 297575-П29 |
Шплинт 6х22 Подробнее |
|
|
| 11 | 4320-8101170 |
Уплотнитель патрубков Подробнее |
|
|
| 12 | 377-8101174 |
Пластина уплотнительная Подробнее |
|
|
| 13 | 4320-8101102 |
Пластина прижимная Подробнее |
|
|
 |
14 | 4320-8101060 |
Радиатор отопителя в сборе Подробнее |
|
| 15 | 4320-8101025-10 |
Прокладка Подробнее |
|
|
| 16 | 252004-П29 |
Шайба 6 Подробнее |
|
|
| 17 | 201418-П29 |
Болт М6-6gх16 Подробнее |
|
|
| 18 | 252132-П2 |
Шайба 4 пружинная Подробнее |
|
|
| 19 | 250462-П29 |
Гайка М4-6Н Подробнее |
|
|
| 20 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 21 | 4320-8101016-01 |
Тяга Подробнее |
|
|
 |
22 | 258024-П29 |
Шплинт 2,5х16 Подробнее |
|
| 23 | 260043-П52 |
Палец 8х48 Подробнее |
|
|
| 24 | 4320-8102030 |
Ротор вентилятора в сборе Подробнее |
|
|
| 25 | 4320-8102042-01 |
Прокладка Подробнее |
|
|
| 26 | 4320-8102039-10 |
Диск электродвигателя Подробнее |
|
|
| 27 | 250464-П29 |
Гайка М5-6Н Подробнее |
|
|
| 28 | 252133-П2 |
Шайба 5Т Подробнее |
|
|
| 29 | 4320-8102052-10 |
Прокладка Подробнее |
|
|
| 30 | МЭ226В-3730000-У-ХЛ |
Электродвигатель отопителя Подробнее |
|
|
| 31 | 242470-П29 |
Винт М5-6gх10 Подробнее |
|
|
 |
32 | 201416-П29 |
Болт М6-6gх12 Подробнее |
