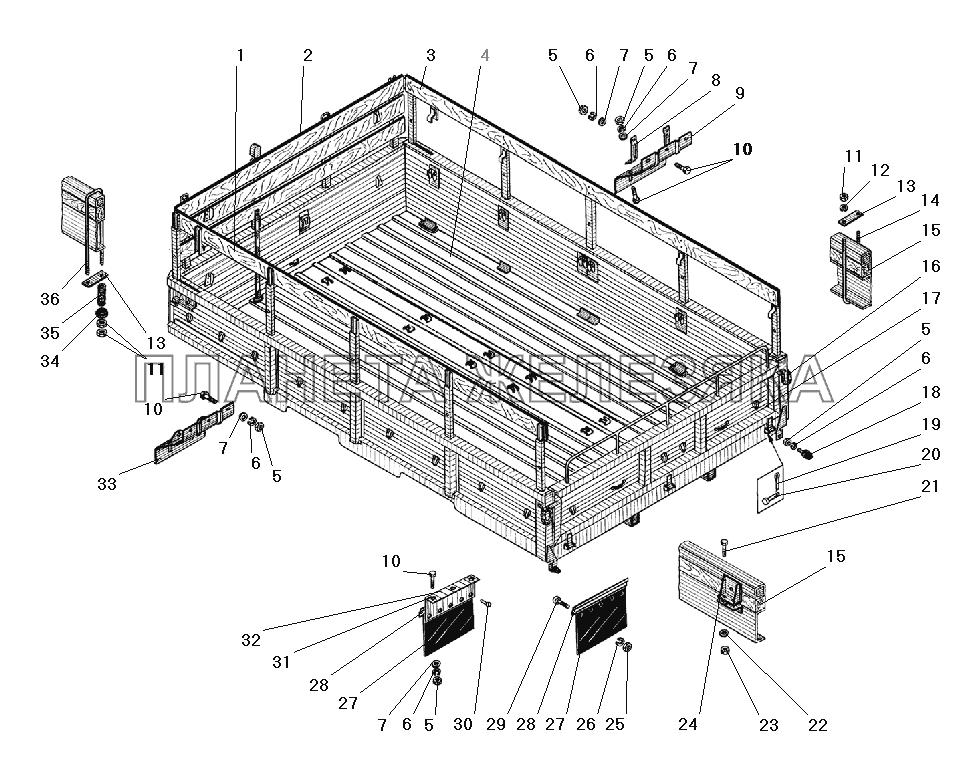

/24.gif "Платформа УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320-8502201-10 |
Решетка борта левая в сборе Подробнее |
|
|
| 2 | 4320-8504100-20 |
Решетка передняя в сборе Подробнее |
|
|
| 3 | 4320-8502200-10 |
Решетка борта правая в сборе Подробнее |
|
|
| 4 | 4320-8500011-70 |
Платформа с бортами в сборе Подробнее |
|
|
| 5 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 6 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 7 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 8 | 4320-8511026-10 |
Распорка переднего брызговика Подробнее |
|
|
| 9 | 4320-8511037-20 |
Щиток передний Подробнее |
|
|
 |
10 | 201455-П29 |
Болт М8-6gх18 Подробнее |
|
 |
11 | 250561-П29 |
Гайка М16х1,5-6Н Подробнее |
|
| 12 | 252139-П2 |
Шайба 16 Подробнее |
|
|
| 13 | 375-8500019 |
Накладка стремянки передняя Подробнее |
|
|
| 14 | 4320-8521082 |
Стремянка Подробнее |
|
|
| 15 | 4320-8500162 |
Подкладка Подробнее |
|
|
| 16 | 375-8505028-Б |
Чехол цепи заднего борта в сборе Подробнее |
|
|
| 17 | 432007-8503010-10 |
Борт задний в сборе Подробнее |
|
|
| 18 | 5323РХ-8503130 |
Буфер Подробнее |
|
|
| 19 | 258052-П29 |
Шплинт 4х20 Подробнее |
|
|
| 20 | 260095-П52 |
Палец 12х60 Подробнее |
|
|
| 21 | 201594-П29 |
Болт М14-6gх55 Подробнее |
|
|
 |
22 | 252016-П29 |
Шайба 14 Подробнее |
|
 |
23 | 250558-П29 |
Гайка М14-6Н Подробнее |
|
| 24 | 377-8500139 |
Ограничитель подкладки Подробнее |
|
|
| 25 | 250464-П29 |
Гайка М5-6Н Подробнее |
|
|
| 26 | 252153-П2 |
Шайба 5 пружинная Подробнее |
|
|
| 27 | 375-8511069 |
Брызговик задний нижний Подробнее |
|
|
| 28 | 375-8500029 |
Планка заднего брызговика Подробнее |
|
|
 |
29 | 220079-П29 |
Винт М5-6gх14 Подробнее |
|
| 30 | 255124-П29 |
Заклепка 5х13 Подробнее |
|
|
| 31 | 4320Х-8511074 |
Уголок брызговика правый Подробнее |
|
|
| 32 | 4320Х-8511075 |
Уголок брызговика левый Подробнее |
|
|
| 33 | 4320-8511058 |
Брызговик передний левый в сборе Подробнее |
|
|
 |
34 | 375-8500109 |
Шайба крепления платформы Подробнее |
|
| 35 | 375-8500107 |
Пружина крепления платформы Подробнее |
|
|
| 36 | 4320-8521083 |
Стремянка Подробнее |
|
