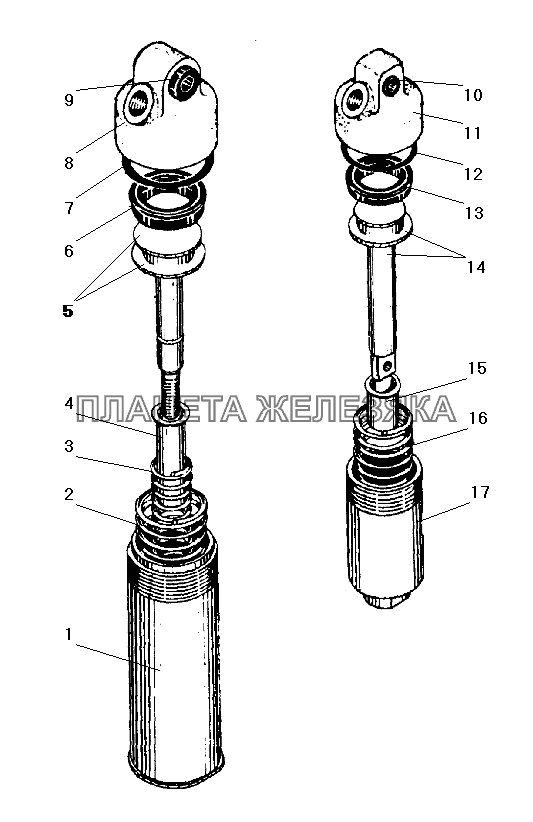

/146.gif "Пневматические цилиндры вспомогательного тормоза УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 100-3570220 |
Цилиндр пневматический диаметр 35х65 в сборе Подробнее |
|
|
| 2 | 100-3570223 |
Пружина Подробнее |
|
|
| 3 | 100-3570229 |
Пружина Подробнее |
|
|
| 4 | 100-3570227 |
Упор Подробнее |
|
|
| 5 | 100-3570224 |
Поршень со штоком в сборе Подробнее |
|
|
| 6 | 100-3570228 |
Кольцо уплотнительное Подробнее |
|
|
| 7 | 100-3570232 |
Кольцо О-образное 36х3 Подробнее |
|
|
| 8 | 100-3570230 |
Крышка цилиндра Подробнее |
|
|
| 9 | 100-3570233 |
Втулка Подробнее |
|
|
| 10 | 100-3570133 |
Втулка Подробнее |
|
|
| 11 | 100-3570130 |
Крышка цилиндра Подробнее |
|
|
| 12 | 100-3570132 |
Кольцо О-образное 32х2 Подробнее |
|
|
| 13 | 100-3570128 |
Кольцо уплотнительное Подробнее |
|
|
| 14 | 100-3570124 |
Поршень со штоком в сборе Подробнее |
|
|
| 15 | 100-3570127 |
Упор Подробнее |
|
|
| 16 | 100-3570123 |
Пружина Подробнее |
|
|
| 17 | 100-3570120 |
Цилиндр пневматический диаметр 30х25 в сборе Подробнее |
|
