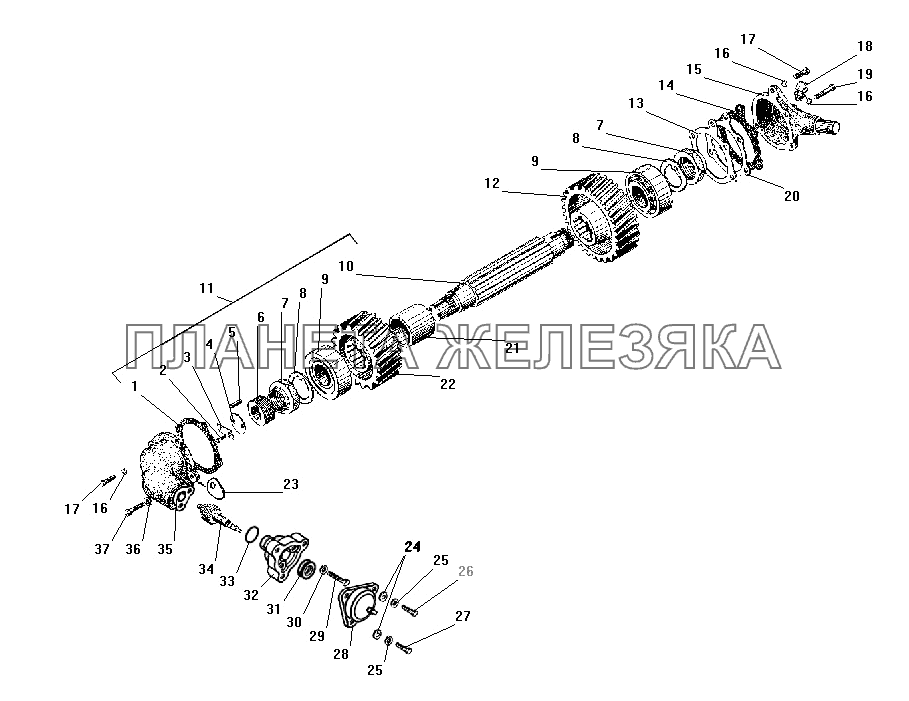

/60.gif "Промежуточный вал раздаточной коробки и привод спидометра УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 375-1802103-01 |
Прокладка крышки Подробнее |
|
|
| 2 | 201475-П29 |
Болт М8х1-6gх18 Подробнее |
|
|
| 3 | 375-1802063-Б |
Пластина стопорная Подробнее |
|
|
| 4 | 375-1802084 |
Шайба упорная Подробнее |
|
|
| 5 | 375-1802081-Б |
Шпонка 5х20 ведущей шестерни Подробнее |
|
|
| 6 | 4320-3802033 |
Шестерня привода спидометра ведущая Подробнее |
|
|
| 7 | 4320-1802197 |
Гайка подшипника Подробнее |
|
|
| 8 | 4320-1802086 |
Шайба упорная Подробнее |
|
|
| 9 | 7610А |
Подшипник роликовый Подробнее |
|
|
| 10 | 375-1802085-Б |
Вал промежуточный Подробнее |
|
|
| 11 | 4320-1802084 |
Вал промежуточный в сборе Подробнее |
|
|
| 12 | 375-1802090-Б |
Шестерня низшей передачи промежуточного вала Подробнее |
|
|
| 13 | 375-1802105-Б |
Прокладка регулировочная толщиной 0,1мм Подробнее |
|
|
| 14 | 375-1802108 |
Прокладка уплотнительная Подробнее |
|
|
 |
15 | 375-1802107 |
Крышка заднего подшипника промежуточного вала с осью рычага ручного тормоза в сборе Подробнее |
|
| 16 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 17 | 331473-П29 |
Болт М10х32 Подробнее |
|
|
| 18 | 298429 |
Сапун Подробнее |
|
|
 |
19 | 200319-П29 |
Болт М10-6gх50 Подробнее |
|
| 20 | 375-1802104-Б |
Прокладка толщиной 0,25 мм Подробнее |
|
|
| 21 | 375-1802061-02 |
Втулка распорная Подробнее |
|
|
| 22 | 4322-1802088 |
Шестерня высшей передачи Подробнее |
|
|
| 23 | 4320-1802094-02 |
Пластина маркировочная Подробнее |
|
|
| 24 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 25 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
 |
26 | 201457-П29 |
Болт М8-6gх22 Подробнее |
|
| 27 | 331045-П29 |
Болт Подробнее |
|
|
| 28 | ПД8089-01 |
Датчик импульсов Подробнее |
|
|
| 29 | 201461-П29 |
Болт М8-6gх32 Подробнее |
|
|
| 30 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 31 | 1,2-10х26-1-1 |
Манжета в сборе Подробнее |
|
|
| 32 | 5323РХ-3802044 |
Фланец крепления датчика электропривода Подробнее |
|
|
| 33 | 4320-1803159-01 |
Кольцо уплотнительное Подробнее |
|
|
| 34 | 4320-3802035 |
Валик шестерни привода спидометра в сборе (Уст.только на Урал-4320 до 1985 г.) Подробнее |
|
|
| 35 | 4320-1802098-01 |
Крышка подшипника Подробнее |
|
|
| 36 | 375-1802123 |
Прокладка Подробнее |
|
|
| 37 | 331515-П29 |
Болт М10х70 Подробнее |
|
