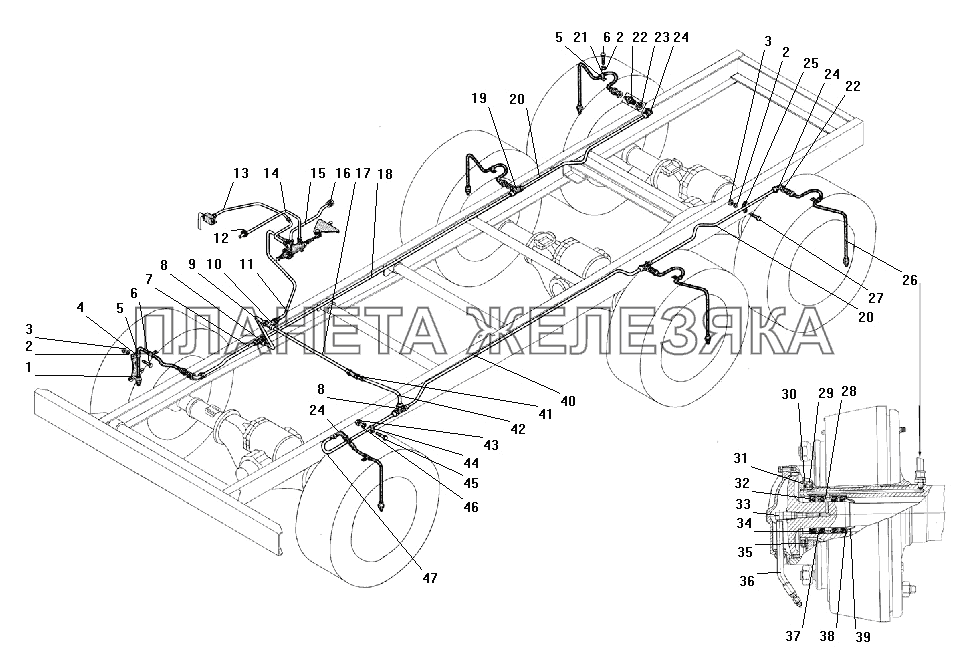

/97.gif "Система регулирования давления воздуха в шинах УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320-3125032 |
Кронштейн шланга Подробнее |
|
|
| 2 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 3 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 4 | 339124-П29 |
Хомут крепления шланга Подробнее |
|
|
| 5 | 375-3506023-01 |
Прокладка Подробнее |
|
|
 |
6 | 201493-П29 |
Болт М10-6gх16 Подробнее |
|
| 7 | 375Ю-4225092-01 |
Трубка от тройника к правому переднему колесу в сборе Подробнее |
|
|
| 8 | 339296 |
Тройник М14х1,5 Подробнее |
|
|
| 9 | 432007-3125094-11 |
Трубка от тройника к правым колесам в сборе Подробнее |
|
|
| 10 | 339547 |
Тройник М16х1,5-М14х1,5 Подробнее |
|
|
| 11 | 4320-3125100-01 |
Трубка от крана к центральному тройнику в сборе Подробнее |
|
|
| 12 | Н-202 |
Втулка Подробнее |
|
|
| 13 | 4320-3125102-02 |
Трубка от крестовины к крану управления давлением в сборе Подробнее |
|
|
| 14 | 375Ю-4222022-01 |
Трубка выводная крана управления давлением в сборе Подробнее |
|
|
| 15 | 4320-3125132-01 |
Трубка к шинному манометру в сборе Подробнее |
|
|
| 16 | 339157-П29 |
Штуцер М10х1 манометра Подробнее |
|
|
| 17 | 555707-3125046-01 |
Трубка к левым колесам, первая в сборе Подробнее |
|
|
| 18 | 432007-3125218-01 |
Трубка от тройника к среднему правому колесу в сборе Подробнее |
|
|
| 19 | 339225 |
Тройник К1/4"-М14х1,5 Подробнее |
|
|
| 20 | 432007-3125192-01 |
Трубка от среднего к задним колесам в сборе Подробнее |
|
|
| 21 | 339098-П29 |
Хомут крепления шланга Подробнее |
|
|
| 22 | 375-4225251 |
Фланец переходный Подробнее |
|
|
 |
23 | 250640-П29 |
Гайка М20х1,5-6Н Подробнее |
|
| 24 | 339040 |
Угольник М14х1,5 КГ1/4" Подробнее |
|
|
| 25 | 375-4225046 |
Скоба Подробнее |
|
|
| 26 | 375-4225075-02 |
Шланг гибкий системы накачки шин в сборе Подробнее |
|
|
 |
27 | 201500-П29 |
Болт М10 Подробнее |
|
| 28 | 375-3124013 |
Кольцо распорное Подробнее |
|
|
| 29 | 4320-3103076 |
Гайка подшипника колеса в сборе Подробнее |
|
|
| 30 | 375-3103079-01 |
Шайба замочная Подробнее |
|
|
 |
31 | 375-3103081-Г |
Контргайка подшипников колеса Подробнее |
|
 |
32 | 375-2303067-А |
Кольцо стопорное Подробнее |
|
 |
33 | 375-3124094 |
Угольник подвода воздуха Подробнее |
|
| 34 | 375-4224017-03 |
Сальник подвода воздуха в сборе Подробнее |
|
|
| 35 | 375-3103080-Б |
Шайба стопорная Подробнее |
|
|
 |
36 | 375-4225073-02 |
Шланг гибкий подвода воздуха в сборе Подробнее |
|
| 37 | 375-4224020-01 |
Обойма манжеты Подробнее |
|
|
| 38 | 375-4224081 |
Обойма Подробнее |
|
|
| 39 | 375-2303066 |
Направляющая полуоси Подробнее |
|
|
| 40 | 375Ю-4225206-01 |
Трубка от тройника к среднему левому колесу в сборе Подробнее |
|
|
| 41 | 339035 |
Штуцер 14х1,5 Подробнее |
|
|
| 42 | 555717-3125048-01 |
Трубка к левым колесам, вторая в сборе Подробнее |
|
|
 |
43 | 250514-П29 |
Гайка М12-6Н Подробнее |
|
| 44 | 339168-П29 |
Хомут Подробнее |
|
|
| 45 | 201539-П29 |
Болт М12-6gх28 Подробнее |
|
|
| 46 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 47 | 432007-3125034-02 |
Трубка к левому переднему колесу в сборе Подробнее |
|
