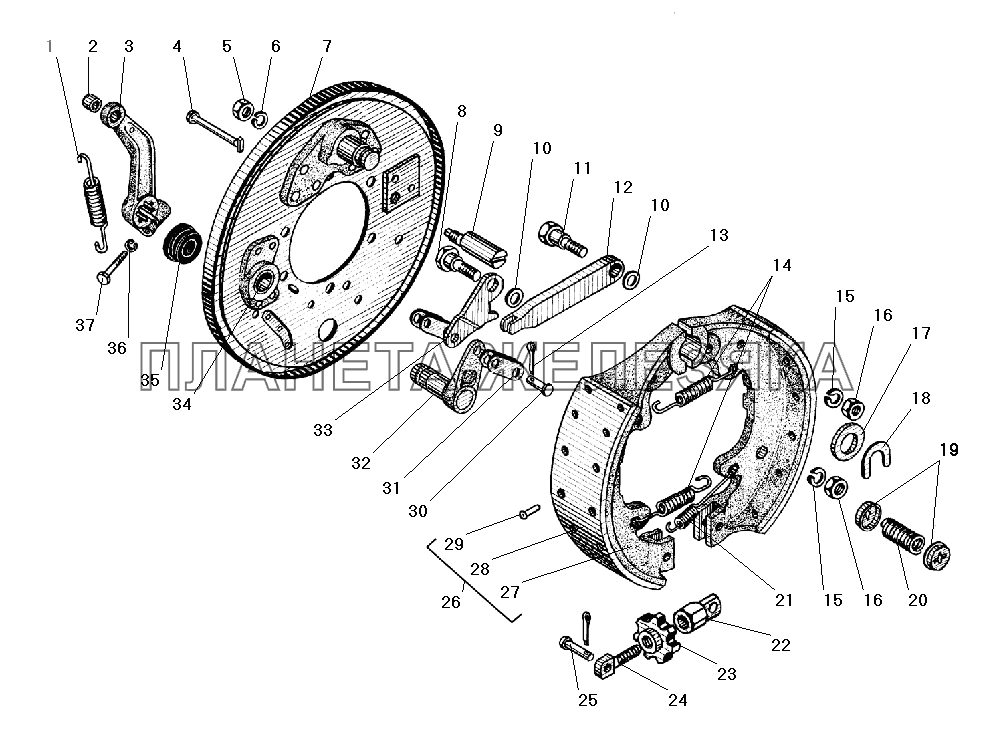

/124.gif "Стояночный тормоз УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 4320-1602119 |
Пружина Подробнее |
|
| 2 | 375-3508022 |
Втулка рычага Подробнее |
|
|
| 3 | 4320-3507135 |
Рычаг регулировочный в сборе Подробнее |
|
|
| 4 | 4320-3507167 |
Стержень Подробнее |
|
|
 |
5 | 250515-П29 |
Гайка М12х1,25-6Н Подробнее |
|
| 6 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 7 | 4320-3507005-01 |
Щит тормоза с осью в сборе Подробнее |
|
|
| 8 | 4320-3507160 |
Ось Подробнее |
|
|
| 9 | 4320-3507172 |
Эксцентрик Подробнее |
|
|
| 10 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 11 | 4320-3507161 |
Ось штанги Подробнее |
|
|
| 12 | 4320-3507162 |
Штанга Подробнее |
|
|
| 13 | 258039-П29 |
Шплинт 3,2х20 Подробнее |
|
|
 |
14 | 5323-3507047 |
Пружина стяжная Подробнее |
|
| 15 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 16 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 17 | 252020-П29 |
Шайба 22 Подробнее |
|
|
| 18 | 14-0283 |
Скоба оси Подробнее |
|
|
| 19 | 4320-3507168 |
Чашка верхняя Подробнее |
|
|
| 20 | 4320-3507166 |
Пружина Подробнее |
|
|
 |
21 | 4320-3507047 |
Пружина стяжная нижняя Подробнее |
|
| 22 | 4320-3507156-10 |
Корпус Подробнее |
|
|
| 23 | 4320-3507164-10 |
Звездочка Подробнее |
|
|
| 24 | 4320-3507163-10 |
Винт Подробнее |
|
|
| 25 | 260087-П52 |
Палец 12х35 Подробнее |
|
|
 |
26 | 4320-3507015-01 |
Колодка тормоза в сборе Подробнее |
|
| 27 | 4320-3507019-01 |
Колодка Подробнее |
|
|
| 28 | 375-3507020-02 |
Накладка фрикционная Подробнее |
|
|
| 29 | 255923 |
Заклепка 5х12 Подробнее |
|
|
| 30 | 260054-П52 |
Палец 10х20 Подробнее |
|
|
| 31 | 4320-3507165 |
Серьга Подробнее |
|
|
| 32 | 4320-3507140 |
Валик с рычагом Подробнее |
|
|
| 33 | 4320-3507159 |
Рычаг разжимной Подробнее |
|
|
| 34 | 375-3507126-10 |
Втулка разжимного кулака ручного тормоза Подробнее |
|
|
| 35 | 4320-3507174 |
Заглушка Подробнее |
|
|
| 36 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
 |
37 | 200263-П29 |
Болт М8-6gх35 Подробнее |
