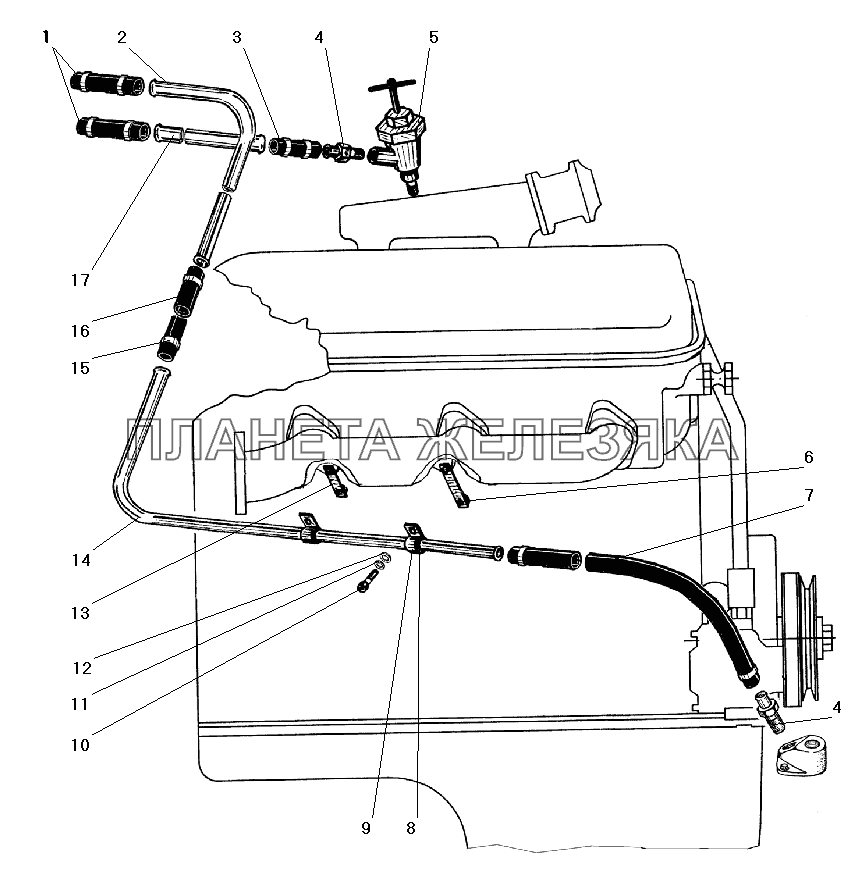

/22.gif "Трубопроводы системы отопления кабины УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320Я3-8101170 |
Рукав 16х25-1,47 L=60 Подробнее |
|
|
| 2 | 4320Я3-8101207 |
Труба отопителя отводящая Подробнее |
|
|
| 3 | 4320Я3-8101171 |
Шланг Подробнее |
|
|
| 4 | 4320-1013123 |
Штуцер Подробнее |
|
|
 |
5 | 5557-8101180 |
Кран масляного радиатора в сборе Подробнее |
|
| 6 | 4320Я-8101298 |
Кронштейн трубы отопителя задний Подробнее |
|
|
| 7 | 4320-1013105 |
Шланг водоотводящий отопителя нижний Подробнее |
|
|
| 8 | 375-3506023 |
Прокладка хомута Подробнее |
|
|
| 9 | 339098-П29 |
Хомут крепления шланга Подробнее |
|
|
 |
10 | 201452-П29 |
Болт М8х12 Подробнее |
|
| 11 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 12 | 252038-П29 |
Шайба 8,5 Подробнее |
|
|
| 13 | 4320Я-8101291 |
Кронштейн трубы отопителя передний Подробнее |
|
|
| 14 | 4320Я3-8101210 |
Труба отопителя отводящая Подробнее |
|
|
| 15 | 00.10-00-02 |
Хомут Подробнее |
|
|
| 16 | 4320Я3-8101172 |
Шланг водоотводящий отопителя верхний Подробнее |
|
|
| 17 | 4320Я3-8101206 |
Труба отопителя подводящая Подробнее |
|
