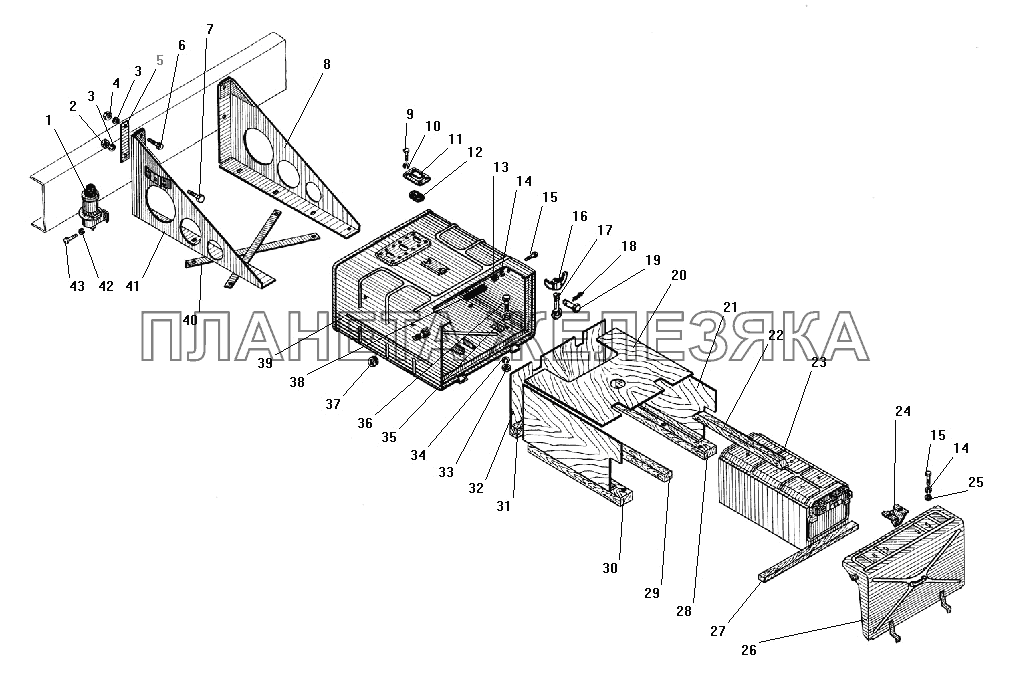

/163.gif "Установка аккумуляторных батарей УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 1402.3737000 |
Выключатель "массы" Подробнее |
|
|
| 2 | 250559-П29 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 3 | 252158-П2 |
Шайба14Л Подробнее |
|
|
 |
4 | 250558-П29 |
Гайка М14-6Н Подробнее |
|
| 5 | 4320-2801143 |
Пластина усилительная Подробнее |
|
|
| 6 | 201594-П29 |
Болт М14-6gх55 Подробнее |
|
|
| 7 | 332572-П29 |
Болт М14 Подробнее |
|
|
| 8 | 4320-3748126-03 |
Кронштейн АКБ передний в сборе Подробнее |
|
|
| 9 | Н-11302-П29 |
Болт М5-6gх13 Подробнее |
|
|
| 10 | 252153-П2 |
Шайба 5 пружинная Подробнее |
|
|
| 11 | 4320-3724142 |
Рамка Подробнее |
|
|
| 12 | 4320-3724148 |
Втулка проходная Подробнее |
|
|
| 13 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 14 | 252154-П2 |
Шайба 6 пружинная Подробнее |
|
|
 |
15 | 201420-П29 |
Болт М6-6gх20 Подробнее |
|
| 16 | 251513-П29 |
Гайка-барашек М8-6Н Подробнее |
|
|
| 17 | 4322-3748648 |
Болт откидной Подробнее |
|
|
 |
18 | 258024-П29 |
Шплинт 2,5х16 Подробнее |
|
| 19 | 260016-П52 |
Палец 6х30 Подробнее |
|
|
| 20 | 4320-3748112-03 |
Теплоизоляция верхняя Подробнее |
|
|
| 21 | 4320-3748114-03 |
Теплоизоляция боковая Подробнее |
|
|
| 22 | 4320-3748334 |
Прижим верхний Подробнее |
|
|
| 23 | 6СТ-190А |
Батарея аккумуляторная Подробнее |
|
|
| 24 | 4320-3748192 |
Клин Подробнее |
|
|
| 25 | 252004-П29 |
Шайба 6 Подробнее |
|
|
| 26 | 4320Я2-3748054 |
Крышка контейнера в сборе Подробнее |
|
|
| 27 | 4320-3748331 |
Упор передний Подробнее |
|
|
| 28 | 4320-3748328 |
Опора правая Подробнее |
|
|
| 29 | 4320-3748330 |
Опора средняя Подробнее |
|
|
| 30 | 4320-3748329 |
Опора левая Подробнее |
|
|
| 31 | 4320-3748332 |
Упор задний Подробнее |
|
|
| 32 | 4320-3748118-03 |
Теплоизоляция задняя Подробнее |
|
|
| 33 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 34 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 35 | 252006-П29 |
Шайба 10 Подробнее |
|
|
 |
36 | 201498-П29 |
Болт М10-6gх28 Подробнее |
|
| 37 | 4320-3748097 |
Кольцо замка Подробнее |
|
|
| 38 | 4320-3748158 |
Прокладка Подробнее |
|
|
| 39 | 4320Я2-3748010 |
Контейнер аккумуляторных батарей Подробнее |
|
|
| 40 | 4320-3748144 |
Стяжка кронштейнов Подробнее |
|
|
| 41 | 4320Х-3748128 |
Кронштейн АКБ задний в сборе Подробнее |
|
|
| 42 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 43 | 201418-П29 |
Болт М6-6gх16 Подробнее |
|
