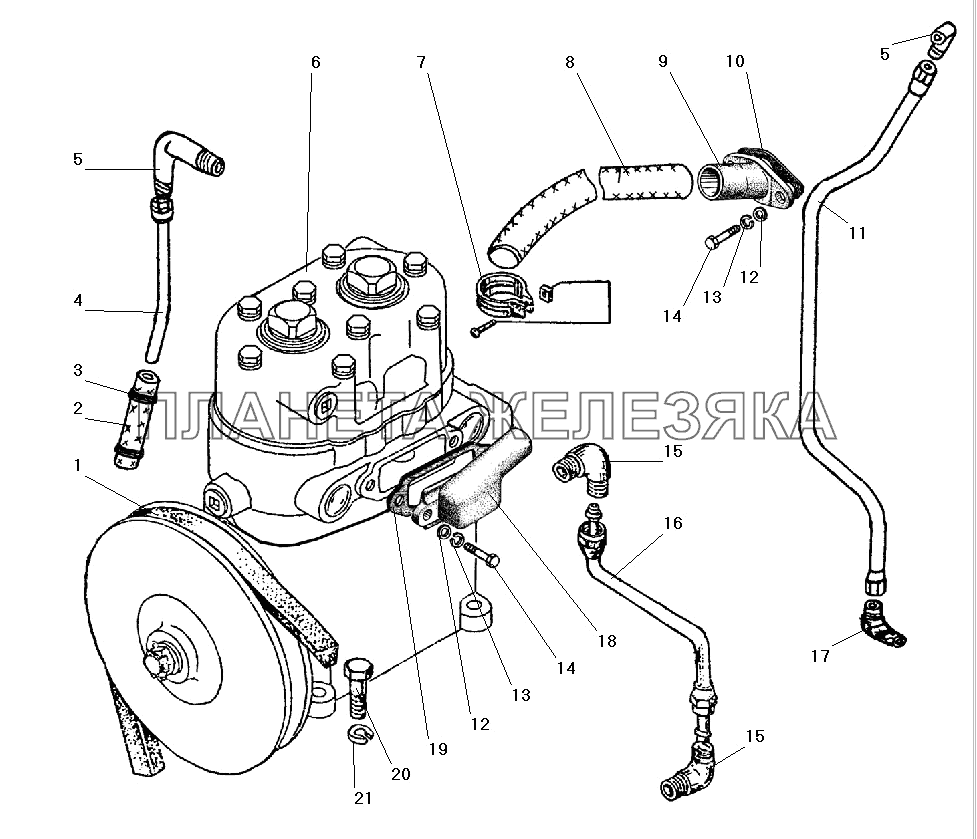

/126.gif "Установка компрессора УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 238НБ-1307170 |
Ремень 14х10-937 Подробнее |
|
|
| 2 | 4320-1015598 |
Шланг перепускной Подробнее |
|
|
| 3 | 00.78-00 |
Хомут червячный Подробнее |
|
|
| 4 | 4320Я-1303062 |
Труба компрессора отводящая Подробнее |
|
|
| 5 | 339046 |
Угольник М20х1,5 КГ3/8" Подробнее |
|
|
| 6 | 4320-3509009 |
Компрессор в сборе Подробнее |
|
|
| 7 | 4320-1015217 |
Хомут в сборе Подробнее |
|
|
| 8 | 4320Я32-3509276-10 |
Рукав-деталь 25-35-270-0,3(3) Подробнее |
|
|
| 9 | 4320Я-3509277 |
Патрубок воздухоподводящий Подробнее |
|
|
| 10 | 4320Я-3509281 |
Прокладка Подробнее |
|
|
| 11 | 4320Я-1303060 |
Труба компрессора подводящая Подробнее |
|
|
| 12 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 13 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
 |
14 | 201457-П29 |
Болт М8-6gх22 Подробнее |
|
| 15 | 339843 |
Угольник Подробнее |
|
|
| 16 | 63621-3509260 |
Трубка маслоподводящая к компрессору Подробнее |
|
|
| 17 | 4320Я-1303098 |
Угольник Подробнее |
|
|
| 18 | 4320Я-3509275 |
Патрубок впускной компрессора Подробнее |
|
|
| 19 | 4320Я-3509282 |
Прокладка Подробнее |
|
|
 |
20 | 201499-П29 |
Болт М10-6gх30 Подробнее |
|
| 21 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
