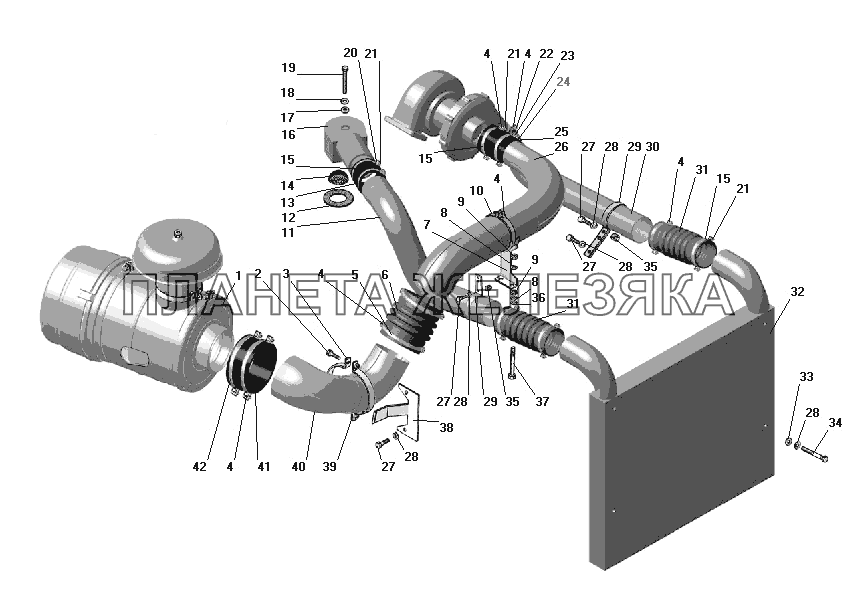

/43.gif "Воздуховод с воздушным фильтром УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 7405.1109510 |
Фильтр воздушный в сборе Подробнее |
|
|
 |
2 | 201457-П29 |
Болт М8-6gх22 Подробнее |
|
| 3 | 4320Я3-1109163-10 |
Лента кронштейна Подробнее |
|
|
 |
4 | 331006 |
Болт хомута Подробнее |
|
| 5 | 5323-1109182 |
Лента хомута Подробнее |
|
|
| 6 | 4322-1109428 |
Щланг соединительный в сборе Подробнее |
|
|
| 7 | 4320Я3-1109400 |
Кронштейн Подробнее |
|
|
| 8 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 9 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 10 | 4320Я-1109184 |
Лента хомута Подробнее |
|
|
| 11 | 4320Я3-1109116 |
Воздухопровод правый Подробнее |
|
|
| 12 | 4320Я-1109435-10 |
Кольцо уплотнительное Подробнее |
|
|
| 13 | 4320Я3-1109044 |
Муфта соединительная Подробнее |
|
|
| 14 | 4320Я-1109437 |
Сетка Подробнее |
|
|
| 15 | 4320Я3-1109179 |
Половина хомута Подробнее |
|
|
| 16 | 4320Я2-1109132 |
Насадок Подробнее |
|
|
| 17 | 4320-8101187 |
Уплотнитель Подробнее |
|
|
 |
18 | 252039-П29 |
Шайба 10 Подробнее |
|
| 19 | 332716 |
Болт Подробнее |
|
|
| 20 | 200270-П29 |
Болт М8х55 Подробнее |
|
|
| 21 | 4320Я3-1109180 |
Половина хомута Подробнее |
|
|
| 22 | 4320Я3-1109181 |
Половина хомута Подробнее |
|
|
| 23 | 4320Я3-1109182 |
Половина хомута Подробнее |
|
|
| 24 | 5323РХ-1109041 |
Муфта соединительная Подробнее |
|
|
| 25 | 4320Я3-1109043 |
Муфта трубокомпрессора Подробнее |
|
|
| 26 | 4320Я3-1109112 |
Воздуховод верхний Подробнее |
|
|
| 27 | 201454-П29 |
Болт М8-6gх16 Подробнее |
|
|
| 28 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 29 | 4320Я3-1109143 |
Кронштейн воздуховода Подробнее |
|
|
| 30 | 4320Я3-1109114 |
Воздуховод левый Подробнее |
|
|
 |
31 | 4320Я3-1109220 |
Шланг соединительный Подробнее |
|
| 32 | 4320Я3-1109530-01 |
Охладитель Подробнее |
|
|
| 33 | 252038-П29 |
Шайба 8,5 Подробнее |
|
|
| 34 | 200277-П29 |
Болт М8-6gх90 Подробнее |
|
|
| 35 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 36 | 335630 |
Шайба Подробнее |
|
|
| 37 | 200332-П29 |
Болт М10-6gх115 Подробнее |
|
|
| 38 | 4320Я3-1109153 |
Держатель воздухопровода Подробнее |
|
|
| 39 | 4320Я3-1109161 |
Половина кронштейна Подробнее |
|
|
| 40 | 4320Я3-1109110 |
Воздуховод нижний Подробнее |
|
|
| 41 | 6361КХ-1109041 |
Муфта Подробнее |
|
|
| 42 | 6361КХ-1109182 |
Хомут Подробнее |
|
