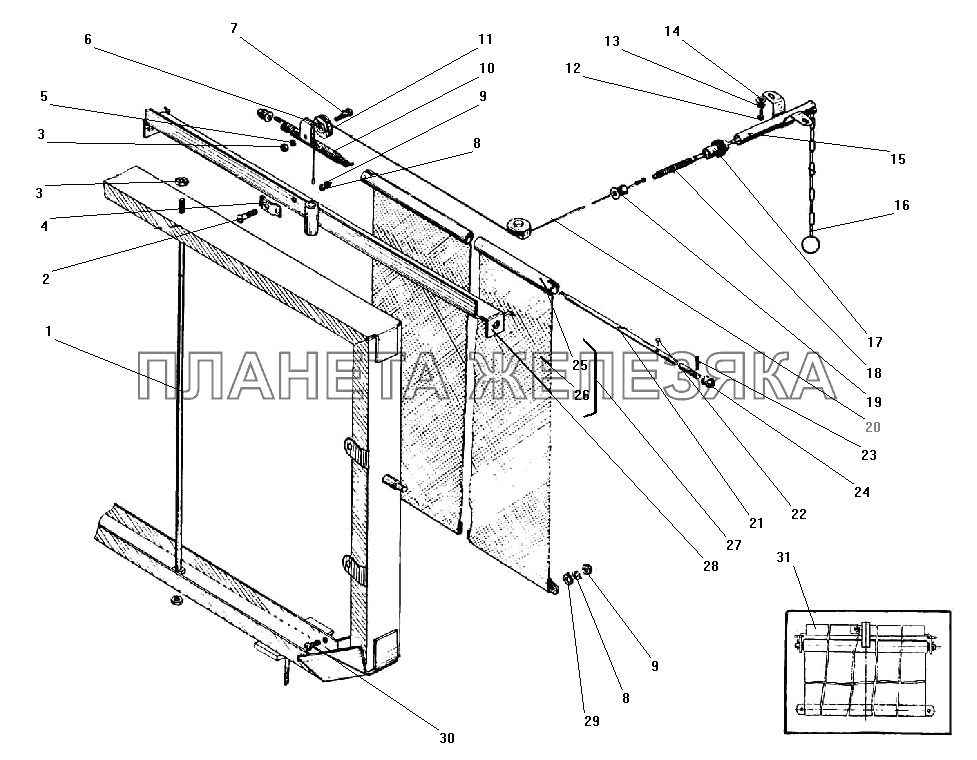

/42.gif "Штора радиатора УРАЛ-43203-10")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4322-1310410 |
Шток шторы Подробнее |
|
|
| 2 | 220082-П29 |
Винт М5-6gх20 Подробнее |
|
|
| 3 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 4 | 375-1310343 |
Зажим троса Подробнее |
|
|
| 5 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 6 | 375-1310291 |
Ролик привода шторы Подробнее |
|
|
| 7 | 375-1310290 |
Ось ролика привода шторы Подробнее |
|
|
| 8 | 252133-П2 |
Шайба 5Т Подробнее |
|
|
| 9 | 250464-П29 |
Гайка М5-6Н Подробнее |
|
|
| 10 | 375-1310276 |
Пружина валика шторы Подробнее |
|
|
| 11 | 375-1310357 |
Ограничитель троса привода шторы Подробнее |
|
|
| 12 | 201418-П29 |
Болт М6-6gх16 Подробнее |
|
|
| 13 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 14 | 252004-П29 |
Шайба 6 Подробнее |
|
|
| 15 | 375-1310375 |
Трубка направляющая привода шторы в сборе Подробнее |
|
|
| 16 | 375-1310385-01 |
Цепь привода шторы в сборе Подробнее |
|
|
| 17 | Н-2010 |
Втулка Подробнее |
|
|
| 18 | 375-1310389 |
Компенсатор привода шторы Подробнее |
|
|
| 19 | 375-1310403-01 |
Уплотнитель привода шторы в сборе Подробнее |
|
|
| 20 | 4320Я-1310206 |
Трос тяги в сборе Подробнее |
|
|
| 21 | 4322-1310271 |
Ось Подробнее |
|
|
| 22 | 252542-П29 |
Заклепка 3х12 Подробнее |
|
|
 |
23 | 258024-П29 |
Шплинт 2,5х16 Подробнее |
|
| 24 | 375-1310298 |
Подшипник валика шторы Подробнее |
|
|
| 25 | 4322-1310254 |
Валик шторы в сборе Подробнее |
|
|
| 26 | 375-1310265 |
Полотно шторы радиатора в сборе Подробнее |
|
|
| 27 | 4322-1310285 |
Валик шторы с полотном в сборе Подробнее |
|
|
| 28 | 4322-1310287 |
Кронштейн валика шторы в сборе Подробнее |
|
|
| 29 | 252036-П29 |
Шайба 5 Подробнее |
|
|
| 30 | 220078-П29 |
Винт М5-6gх12 Подробнее |
|
|
| 31 | 4322-1310252 |
Штора радиатора в сборе Подробнее |
|
