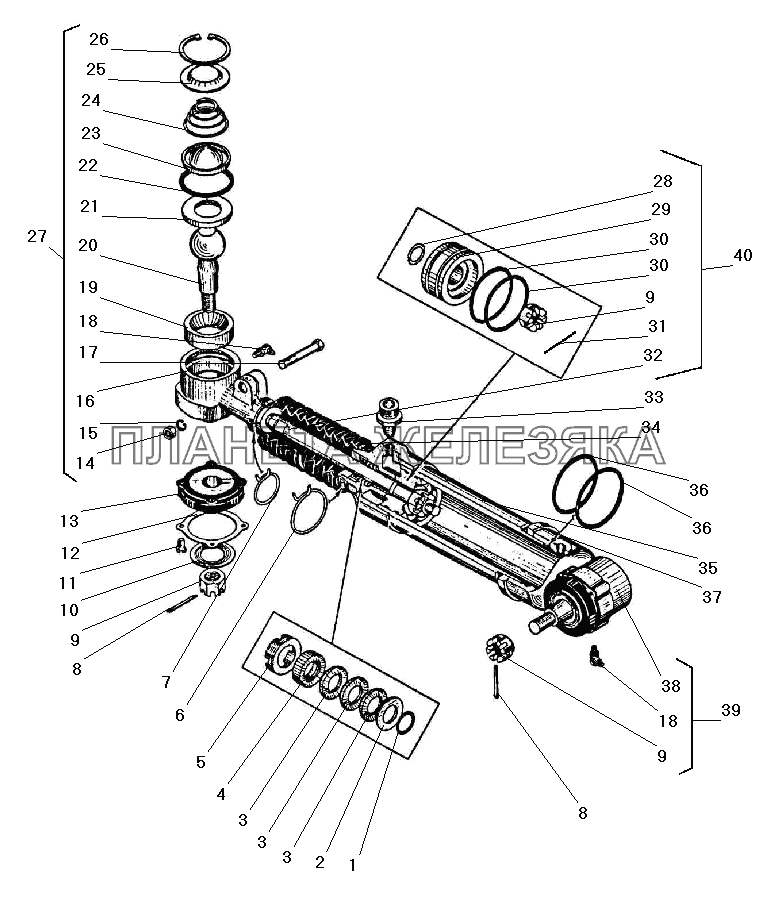

/115.gif "Усилительный механизм УРАЛ-43203-10")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 022-028-36-1-2 |
Кольцо уплотнительное ушка Подробнее |
|
|
| 2 | КО-22х42-2 |
Кольцо опорное Подробнее |
|
|
| 3 | М22х42-2 |
Манжета Подробнее |
|
|
| 4 | 375-3405050 |
Кольцо нажимное в сборе Подробнее |
|
|
| 5 | 335058-П29 |
Гайка М45х1,5 Подробнее |
|
|
| 6 | 339946-П2 |
Хомут Подробнее |
|
|
| 7 | 339945-П2 |
Хомут Подробнее |
|
|
| 8 | 258055-П29 |
Шплинт 4х35 Подробнее |
|
|
| 9 | 334933-П29 |
Гайка М22х1,5 Подробнее |
|
|
| 10 | 4320-3414095 |
Шайба Подробнее |
|
|
| 11 | 4320-3414081 |
Винт М8х12 Подробнее |
|
|
| 12 | 4320-3414078 |
Накладка муфты Подробнее |
|
|
 |
13 | 4320-3414076-01 |
Муфта защитная в сборе Подробнее |
|
 |
14 | 250514-П29 |
Гайка М12-6Н Подробнее |
|
| 15 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 16 | 5323-3405061 |
Наконечник штока Подробнее |
|
|
| 17 | 200367-П29 |
Болт М12-6gх45 Подробнее |
|
|
| 18 | 264040-П29 |
Масленка 2.3.90.01 в сборе Подробнее |
|
|
| 19 | 375-3003058-10 |
Вкладыш верхний Подробнее |
|
|
 |
20 | 4320-3414065 |
Палец Подробнее |
|
| 21 | 375-3003059 |
Вкладыш нижний Подробнее |
|
|
| 22 | 4320-3414127-01 |
Уплотнитель Подробнее |
|
|
| 23 | 4320-3414085 |
Обойма пружины Подробнее |
|
|
 |
24 | 375-3003128 |
Пружина Подробнее |
|
| 25 | 375-3003129 |
Заглушка Подробнее |
|
|
| 26 | 375-3003122 |
Кольцо стопорное Подробнее |
|
|
| 27 | 4320-3405060-10 |
Наконечник штока в сборе Подробнее |
|
|
| 28 | 375-3405041 |
Полукольцо штока Подробнее |
|
|
| 29 | 375-3405037-01 |
Поршень Подробнее |
|
|
| 30 | 060-070-58-2-2 |
Кольцо уплотнительное Подробнее |
|
|
| 31 | 258053-П29 |
Шплинт 4х25 Подробнее |
|
|
| 32 | 4320-3405046 |
Шток Подробнее |
|
|
| 33 | 375-3407603-Б |
Штуцер Подробнее |
|
|
 |
34 | 375-3405051-01 |
Муфта защитная штока Подробнее |
|
| 35 | 375-3405013 |
Цилиндр гидроусилителя с крышкой и втулкой в сборе Подробнее |
|
|
| 36 | 375-3405084 |
Кольцо уплотнительное Подробнее |
|
|
| 37 | 375-3405081 |
Гайка наконечника Подробнее |
|
|
| 38 | 4322-3405076 |
Наконечник цилиндра Подробнее |
|
|
| 39 | 4320-3405075-10 |
Наконечник цилиндра в сборе Подробнее |
|
|
| 40 | 4320-3405030 |
Шток с поршнем в сборе Подробнее |
|
