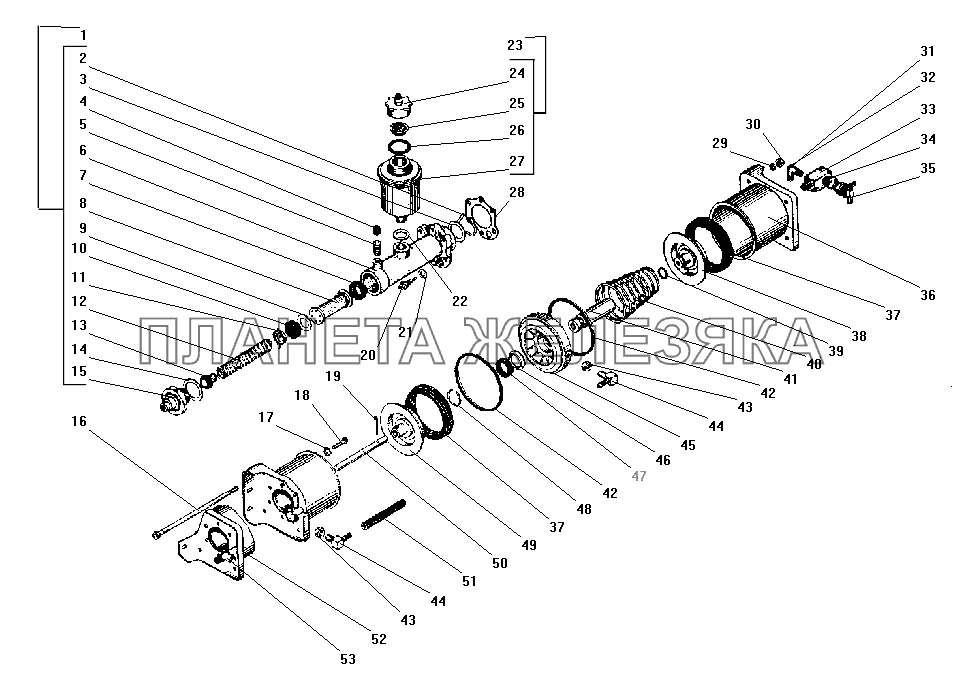

/112.gif "Пневматический усилитель с главным тормозным цилиндром УРАЛ-43206-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 4320-3505010 |
Цилиндр тормозов главный в сборе Подробнее |
|
| 2 | 375-3505051 |
Кольцо стопорное Подробнее |
|
|
| 3 | 375-3505048 |
Шайба поршня упорная Подробнее |
|
|
| 4 | 375-3501049-01 |
Колпачок перепускного клапана Подробнее |
|
|
| 5 | 375-3501048-Б |
Клапан перепускной Подробнее |
|
|
| 6 | 4320-3505015-01 |
Цилиндр главный Подробнее |
|
|
| 7 | 375-3505033-01 |
Манжета наружная Подробнее |
|
|
| 8 | 375-3505029 |
Поршень главного цилиндра Подробнее |
|
|
| 9 | 375-3505042-Б |
Шайба поршня главного цилиндра Подробнее |
|
|
| 10 | 375-3505035-01 |
Манжета уплотнительная поршня главного цилиндра внутренняя Подробнее |
|
|
| 11 | 375-3505032-Б |
Держатель пружины Подробнее |
|
|
| 12 | 375-3505031-В |
Пружина Подробнее |
|
|
| 13 | 375-3505020 |
Клапан главного цилиндра в сборе Подробнее |
|
|
| 14 | 375-3505103 |
Кольцо уплотнительное Подробнее |
|
|
| 15 | 375-3505013-Б |
Пробка главного цилиндра Подробнее |
|
|
| 16 | 4320-3510063 |
Стяжка в сборе Подробнее |
|
|
| 17 | 252038-П29 |
Шайба 8,5 Подробнее |
|
|
 |
18 | 201457-П29 |
Болт М8-6gх22 Подробнее |
|
| 19 | 258041-П29 |
Шплинт 3,2х32 Подробнее |
|
|
| 20 | ВК503-3710110 |
Включатель сигнализации Подробнее |
|
|
| 21 | 335903 |
Прокладка Подробнее |
|
|
| 22 | 375-3524004 |
Прокладка уплотнительная Подробнее |
|
|
| 23 | 375-3505082-Б2 |
Бачок для тормозной жидкости с сеткой в сборе Подробнее |
|
|
| 24 | 375-3505074-01 |
Пробка бачка Подробнее |
|
|
| 25 | 375-3505050 |
Сетка бачка в сборе Подробнее |
|
|
| 26 | 375-3505094 |
Кольцо уплотнительное Подробнее |
|
|
| 27 | 375-3505085 |
Бачок с крышкой в сборе Подробнее |
|
|
| 28 | 4320-3505018-01 |
Прокладка Подробнее |
|
|
| 29 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 30 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 31 | 339046 |
Угольник М20х1,5 КГ3/8" Подробнее |
|
|
| 32 | 339227 |
Штуцер Подробнее |
|
|
| 33 | 297575-П29 |
Шплинт 6х22 Подробнее |
|
|
| 34 | 4320-3514023 |
Прокладка Подробнее |
|
|
| 35 | 100.3515310-01 |
Клапан контрольного вывода Подробнее |
|
|
| 36 | 4320-3510015 |
Пневмоцилиндр задний в сборе Подробнее |
|
|
| 37 | 4320-3510060 |
Манжета в сборе Подробнее |
|
|
| 38 | 4320-3510067 |
Поршень задний Подробнее |
|
|
| 39 | 377-6105160 |
Кольцо уплотнительное Подробнее |
|
|
| 40 | 375-3510041-01 |
Пружина возвратная Подробнее |
|
|
| 41 | 4320-3510052 |
Шток Подробнее |
|
|
| 42 | 130-135-25-2-2 |
Кольцо Подробнее |
|
|
| 43 | 334624-П29 |
Гайка М14х1,5 Подробнее |
|
|
| 44 | 375-3510006 |
Угольник проставки Подробнее |
|
|
| 45 | 375-3510039-10 |
Проставка усилителя Подробнее |
|
|
| 46 | 375-3510042 |
Кольцо опорное Подробнее |
|
|
| 47 | 353-3401022-01 |
Манжета пневматически усилителя тормозов в сборе Подробнее |
|
|
| 48 | 4320-3510047 |
Кольцо пружинное Подробнее |
|
|
| 49 | 4320-3510066 |
Поршень передний Подробнее |
|
|
| 50 | 375-3510037-10 |
Толкатель Подробнее |
|
|
| 51 | 375-3510058-Б |
Шланг Подробнее |
|
|
| 52 | 4320-3510012 |
Пневмоцилиндр передний первый в сборе Подробнее |
|
|
| 53 | 4320-3510013 |
Пневмоцилиндр передний второй в сборе Подробнее |
|
