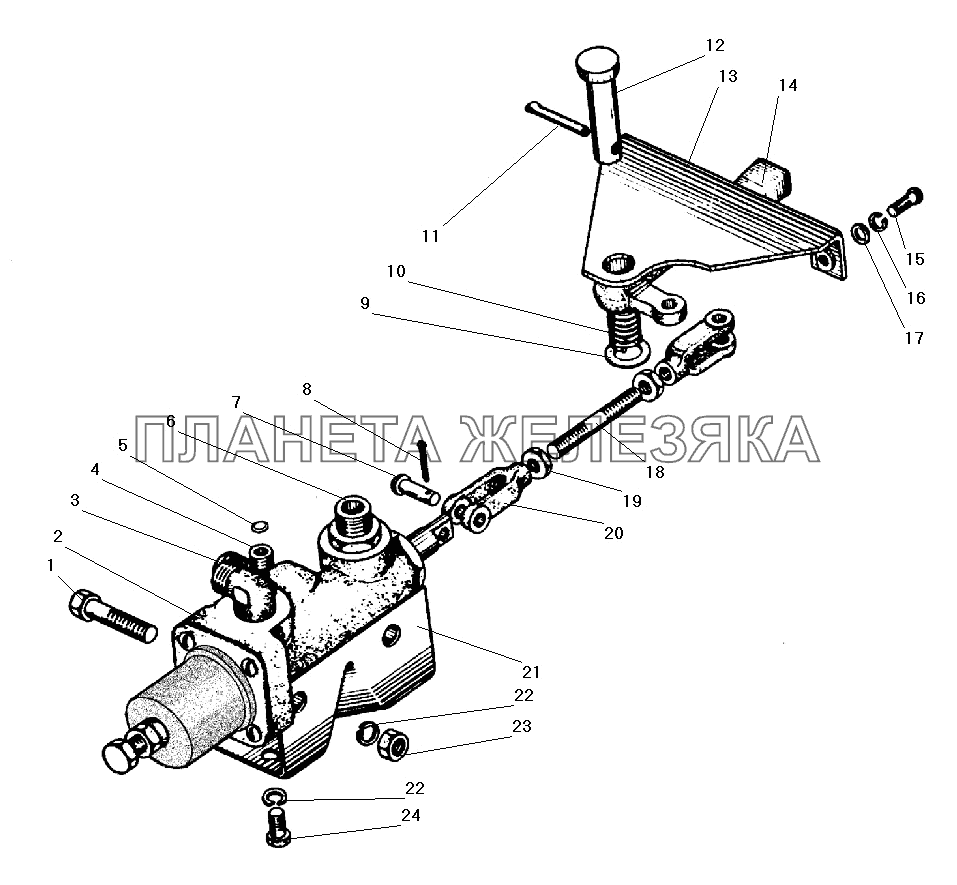

/92.gif "Установка крана управления давлением УРАЛ-43206-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 200265-П29 |
Болт М8-6gх40 Подробнее |
|
|
| 2 | 131-4222010-Б |
Кран управления давлением с клапаном-ограничителем в сборе Подробнее |
|
|
| 3 | 339039 |
Угольник М16х1,5 К3/8" Подробнее |
|
|
| 4 | 339236 |
Тройник М16х1,5-М10х1-К3/8" Подробнее |
|
|
| 5 | 4320-3122070 |
Шайба Подробнее |
|
|
| 6 | 339442-П29 |
Штуцер М16х1,5 К3/8" Подробнее |
|
|
| 7 | 260012-П52 |
Палец 6х20 Подробнее |
|
|
| 8 | 258011-П29 |
Шплинт 2х10 Подробнее |
|
|
 |
9 | 252007-П29 |
Шайба 12 Подробнее |
|
| 10 | 375-4222017 |
Пружина рычага нажимная Подробнее |
|
|
| 11 | 258041-П29 |
Шплинт 3,2х32 Подробнее |
|
|
| 12 | 260089-П52 |
Палец 12х40 Подробнее |
|
|
| 13 | 4320-3122014 |
Кронштейн рычага в сборе Подробнее |
|
|
| 14 | 4320-3122012 |
Рычаг крана в сборе Подробнее |
|
|
| 15 | 220104-П29 |
Винт М6-6gх14 Подробнее |
|
|
| 16 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 17 | 252004-П29 |
Шайба 6 Подробнее |
|
|
| 18 | 375-4222024-10 |
Стержень Подробнее |
|
|
| 19 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 20 | 4320-3122065 |
Вилка Подробнее |
|
|
| 21 | 375-4222018 |
Кронштейн Подробнее |
|
|
| 22 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 23 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
 |
24 | 201455-П29 |
Болт М8-6gх18 Подробнее |
