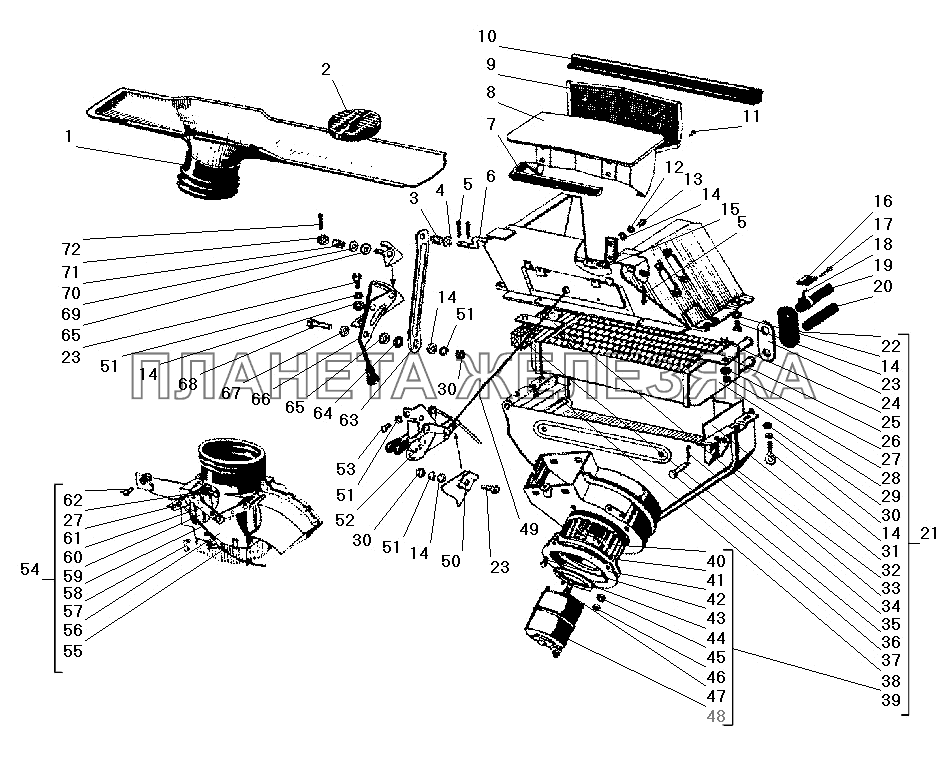

/17.gif "Вентиляция и отопление кабины УРАЛ-43206-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 335402 |
Шайба 6,5 Подробнее |
|
||
| 1 | 377-8102056-01 |
Шланг Подробнее |
|
|
| 2 | 377-8102132 |
Дефлектор Подробнее |
|
|
| 3 | 353-5304070 |
Пружина тяги привода вентиляции передка Подробнее |
|
|
| 4 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 5 | 258039-П29 |
Шплинт 3,2х20 Подробнее |
|
|
| 6 | 377-5304030 |
Ось крышки люка в сборе Подробнее |
|
|
| 7 | 375-5304118-01 |
Уплотнитель люка Подробнее |
|
|
| 8 | 375-5304010 |
Крышка люка вентиляции в сборе Подробнее |
|
|
| 9 | 375-5304020 |
Сетка люка в сборе Подробнее |
|
|
| 10 | 377-5304142-02 |
Уплотнитель панели Подробнее |
|
|
| 11 | 240018-П29 |
Винт 4х12 Подробнее |
|
|
| 12 | 252154-П2 |
Шайба 6 пружинная Подробнее |
|
|
 |
13 | 201415-П29 |
Болт М6-6gх10 Подробнее |
|
| 14 | 252004-П29 |
Шайба 6 Подробнее |
|
|
| 15 | 32-094 |
Пружина оси Подробнее |
|
|
| 16 | 45 9871 1591 |
Пряжка хомута Подробнее |
|
|
| 17 | 297575-П29 |
Шплинт 6х22 Подробнее |
|
|
| 18 | 45 9871 1552 |
Лента 30 стяжная Подробнее |
|
|
| 19 | 4320-8101222 |
Шланг отопителя верхний Подробнее |
|
|
| 20 | 4320-8101224 |
Шланг водоотводящий отопителя Подробнее |
|
|
| 21 | 4320-8101010-01 |
Отопитель в сборе Подробнее |
|
|
| 22 | 4320-8101170 |
Уплотнитель патрубков Подробнее |
|
|
| 23 | 201418-П29 |
Болт М6-6gх16 Подробнее |
|
|
| 24 | 377-8101174 |
Пластина уплотнительная Подробнее |
|
|
 |
25 | 220051-П29 |
Винт М4-6gх10 Подробнее |
|
| 26 | 4320-8101102 |
Пластина прижимная Подробнее |
|
|
| 27 | 252132-П2 |
Шайба 4 пружинная Подробнее |
|
|
| 28 | 250462-П29 |
Гайка М4-6Н Подробнее |
|
|
 |
29 | 4320-8101060 |
Радиатор отопителя в сборе Подробнее |
|
| 30 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 31 | 4320-8101016-01 |
Тяга Подробнее |
|
|
| 32 | 4320-8101025-10 |
Прокладка Подробнее |
|
|
| 33 | 4320-8101015-10 |
Кожух отопителя в сборе Подробнее |
|
|
| 34 | 4320-8101103 |
Пластина прижимная Подробнее |
|
|
 |
35 | 258024-П29 |
Шплинт 2,5х16 Подробнее |
|
| 36 | 4320-8101624 |
Прокладка Подробнее |
|
|
| 37 | 260043-П52 |
Палец 8х48 Подробнее |
|
|
| 38 | 4320-8101074 |
Прокладка Подробнее |
|
|
| 39 | 4320-8102080-04 |
Электродвигатель с ротором в сборе Подробнее |
|
|
| 40 | 4320-8102030 |
Ротор вентилятора в сборе Подробнее |
|
|
| 41 | 4320-8102042-01 |
Прокладка Подробнее |
|
|
| 42 | 4320-8102039-10 |
Диск электродвигателя Подробнее |
|
|
 |
43 | 201416-П29 |
Болт М6-6gх12 Подробнее |
|
| 44 | 4320-8102052-10 |
Прокладка Подробнее |
|
|
| 45 | 250464-П29 |
Гайка М5-6Н Подробнее |
|
|
| 46 | 252133-П2 |
Шайба 5Т Подробнее |
|
|
| 47 | 242470-П29 |
Винт М5-6gх10 Подробнее |
|
|
| 48 | МЭ226В-3730000-У-ХЛ |
Электродвигатель отопителя Подробнее |
|
|
| 49 | 377-8109324 |
Трос Подробнее |
|
|
| 50 | Н2910-П29 |
Скоба Подробнее |
|
|
| 51 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 52 | 377-8109050 |
Кронштейн в сборе Подробнее |
|
|
| 53 | 220101-П29 |
Винт М6-6gх8 Подробнее |
|
|
| 54 | 377-8103010 |
Распределитель воздухообогрева в сборе Подробнее |
|
|
| 55 | 377-8109146 |
Оболочка троса Подробнее |
|
|
| 56 | 377-8103013 |
Корпус распределителя Подробнее |
|
|
| 57 | 377-8103029 |
Скоба Подробнее |
|
|
| 58 | 377-8109144 |
Трос гибкий Подробнее |
|
|
| 59 | 377-8103018 |
Заслонка Подробнее |
|
|
| 60 | 377-8103020 |
Рычаг в сборе Подробнее |
|
|
| 61 | 377-8103024 |
Тяга в сборе Подробнее |
|
|
| 62 | 220050-П29 |
Винт Подробнее |
|
|
| 63 | 377-5304065-10 |
Тяга Подробнее |
|
|
| 64 | 353-5304072 |
Шайба Подробнее |
|
|
| 65 | 335404-П29 |
Шайба 7 Подробнее |
|
|
| 66 | 4320-5304050 |
Привод вентиляции в сборе Подробнее |
|
|
| 67 | 335622 |
Шайба 11,5 Подробнее |
|
|
| 68 | 332451-П29 |
Болт М6х22 Подробнее |
|
|
| 69 | 335403-П29 |
Шайба 6,5 Подробнее |
|
|
| 70 | 353-5304088 |
Пружина Подробнее |
|
|
| 71 | 334173-П29 |
Гайка М6 Подробнее |
|
|
| 72 | 258003-П29 |
Шплинт 1,6х20 Подробнее |
|
