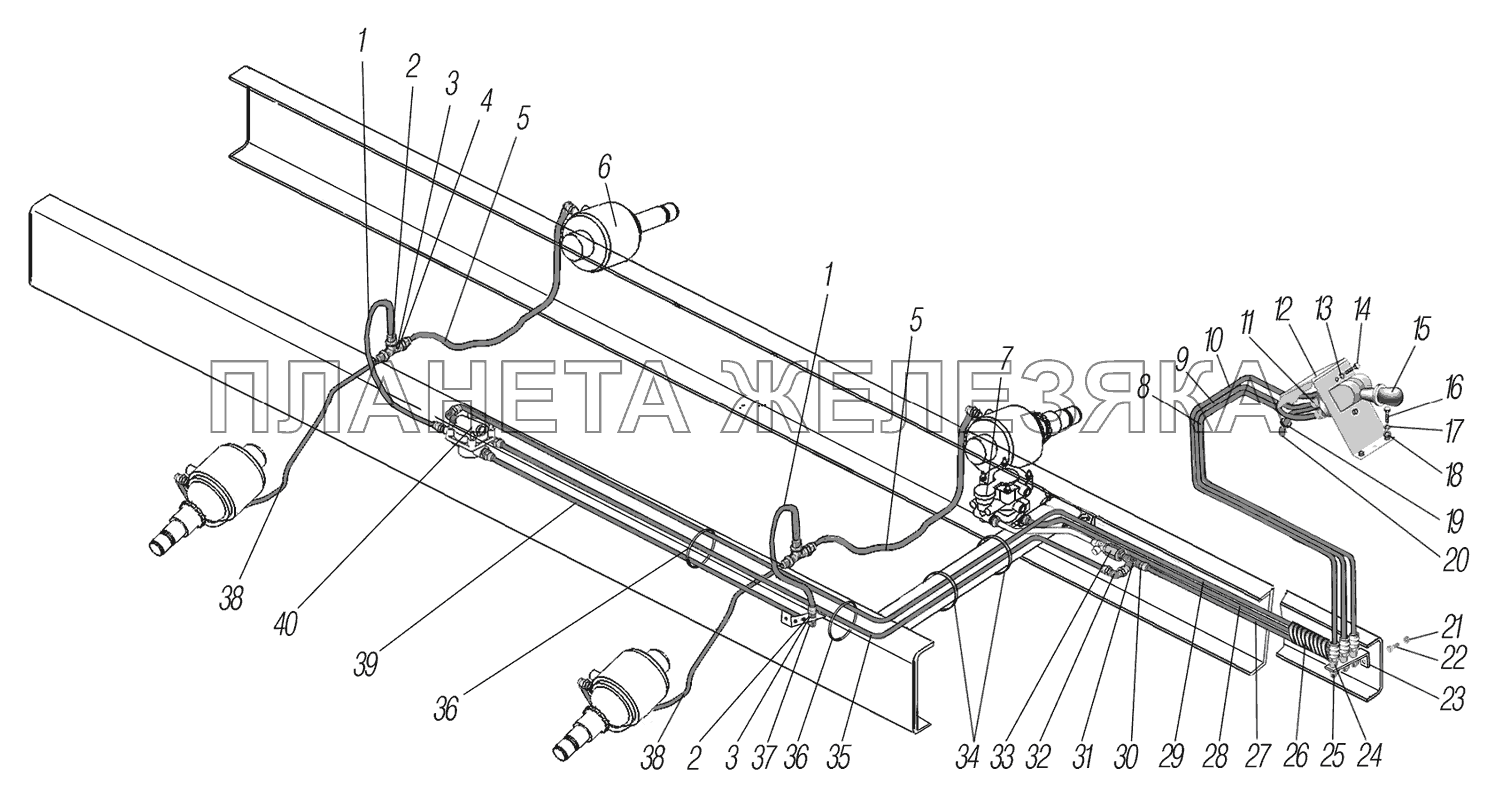

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 43206Х-3125086-01 |
Шланг низкого давления Подробнее |
|
|
| 2 | 250636-П29 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 3 | 252159 |
Шайба Подробнее |
|
|
| 4 | 339860 |
Тройник Подробнее |
|
|
| 5 | 4320БУ-3508582 |
Трубка к левой камере Подробнее |
|
|
| 6 | 4254600080 |
Камера тормозная с пружинным энергоаккумулятором Подробнее |
|
|
| 7 | 25.3522210 |
Клапан управления тормозами прицепа Подробнее |
|
|
| 8 | 4320Я5-3508524 |
Трубка от баллона Подробнее |
|
|
| 9 | 4320Я5-3508566 |
Трубка к клапану управления тормозами прицепа Подробнее |
|
|
| 10 | 4320Я5-3508520 |
Трубка к обратному клапану Подробнее |
|
|
| 11 | 95128-М16х1,5 |
Фитинг прямой Подробнее |
|
|
| 12 | 63685-3508402 |
Кронштейн крана Подробнее |
|
|
| 13 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 14 | 201418-П29 |
Болт М6-6gх16 Подробнее |
|
|
| 15 | 9617231110 |
Кран ручного тормоза Подробнее |
|
|
 |
16 | 201458-П29 |
Болт М8-6gх25 Подробнее |
|
| 17 | 330-8201103 |
Шайба Подробнее |
|
|
| 18 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 19 | 4320-1108155 |
Втулка резиновая Подробнее |
|
|
| 20 | 4320Я5-3508560 |
Трубка выпускная Подробнее |
|
|
| 21 | 251649-П29 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 22 | 332666-П29 |
Болт М16х1,5х50 Подробнее |
|
|
| 23 | 5323-3506151 |
Кронштейн Подробнее |
|
|
| 24 | 250634-П29 |
Гайка М14х1,5 Подробнее |
|
|
| 25 | 339361 |
Угольник Подробнее |
|
|
| 26 | 6363-3506108 |
Лента спиральная Подробнее |
|
|
| 27 | 4320БУ-3508526 |
Трубка к клапану управления тормозами прицепа Подробнее |
|
|
| 28 | 4320БУ-3508524 |
Трубка к ускорительному клапану Подробнее |
|
|
| 29 | 4320БУ-3508520 |
Трубка к ускорительному клапану Подробнее |
|
|
| 30 | DS651010-М16х1,5-S |
Штуцер Подробнее |
|
|
| 31 | D2072М16х1,5-М22х1,5-S |
Тройник Подробнее |
|
|
| 32 | D650210-М16х1,5-S |
Угольник Подробнее |
|
|
| 33 | 11.3567010-10 |
Клапан обратный Подробнее |
|
|
| 34 | 42099076ED12-8328 |
Хомут Подробнее |
|
|
| 35 | 4320БУ-3508528 |
Трубка от ускорительного клапана Подробнее |
|
|
| 36 | 25314 |
Хомут кабельный Подробнее |
|
|
| 37 | 339835 |
Угольник Подробнее |
|
|
| 38 | 4320БУ-3508580 |
Трубка к правой камере Подробнее |
|
|
| 39 | 4320БУ-3508534 |
Трубка к переходному кронштейну Подробнее |
|
|
 |
40 | 100-3518210-10 |
Клапан ускорительный Подробнее |
