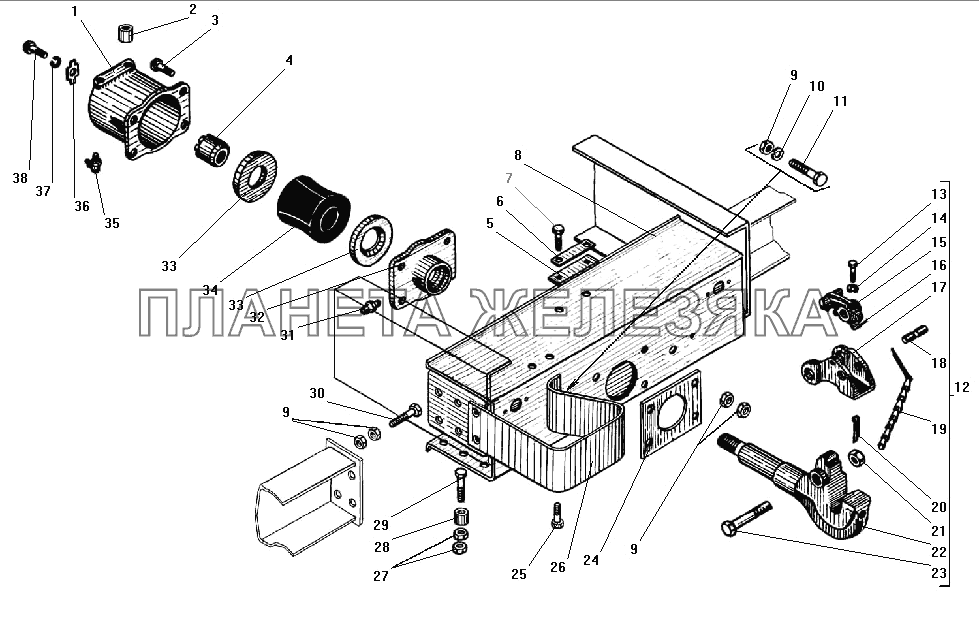

/90.gif "Буксирный прибор УРАЛ-532301")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320-2707234 |
Корпус буксирного прибора Подробнее |
|
|
| 2 | 5323-2707243 |
Втулка Подробнее |
|
|
| 3 | 200866-П29 |
Болт М16х70 Подробнее |
|
|
| 4 | 5323-2707235 |
Гайка буксирного прибора Подробнее |
|
|
| 5 | 5557-2707246 |
Пластина Подробнее |
|
|
| 6 | 5557-2707247 |
Пластина стопорная Подробнее |
|
|
| 7 | 330023-П29 |
Болт Подробнее |
|
|
| 8 | 5323РХ-2707228 |
Поперечина буксирного прибора в сборе Подробнее |
|
|
 |
9 | 250560-П29 |
Гайка М16х1,5-6Н Подробнее |
|
| 10 | 252139-П2 |
Шайба 16 Подробнее |
|
|
| 11 | 202117-П29 |
Болт М16-6gх35 Подробнее |
|
|
| 12 | 5323-2707212 |
Крюк буксирного прибора в сборе Подробнее |
|
|
 |
13 | 201460-П29 |
Болт М8-6gх30 Подробнее |
|
| 14 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 15 | 375-2805017 |
Собачка защелки в сборе Подробнее |
|
|
| 16 | 375-2805019 |
Пружина Подробнее |
|
|
| 17 | 375-2805016-А3 |
Защелка буксирного крюка Подробнее |
|
|
| 18 | 375-2805020-10 |
Ось собачки Подробнее |
|
|
| 19 | 375-2805022 |
Цепочка со шплинтом в сборе Подробнее |
|
|
| 20 | 258069 |
Шплинт 5х36 Подробнее |
|
|
 |
21 | 251035 |
Гайка М24х2-6Н Подробнее |
|
| 22 | 5323-2707214 |
Крюк буксирного прибора Подробнее |
|
|
| 23 | 5323-2805021 |
Палец защелки в сборе Подробнее |
|
|
| 24 | 5323-2707231 |
Усилитель поперечины Подробнее |
|
|
| 25 | 330021-П29 |
Болт М14х29 Подробнее |
|
|
| 26 | 5323РХ-2804014 |
Буфер Подробнее |
|
|
 |
27 | 250561-П29 |
Гайка М16х1,5-6Н Подробнее |
|
| 28 | 5323РХ-2707242 |
Втулка распорная Подробнее |
|
|
| 29 | 332676-П29 |
Болт М16х78 Подробнее |
|
|
| 30 | 332666-П29 |
Болт М16х1,5х50 Подробнее |
|
|
 |
31 | 264020-П29 |
Масленка 1.3 Подробнее |
|
| 32 | 4320-2707233 |
Втулка Подробнее |
|
|
| 33 | 4320-2707254 |
Кольцо нажимное Подробнее |
|
|
| 34 | 4320-2707253 |
Буфер буксирного прибора Подробнее |
|
|
| 35 | 264040-П29 |
Масленка 2.3.90.01 в сборе Подробнее |
|
|
| 36 | 5323-2707236 |
Пластина стопорная Подробнее |
|
|
| 37 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
38 | 201496-П29 |
Болт М10-6gх22 Подробнее |
