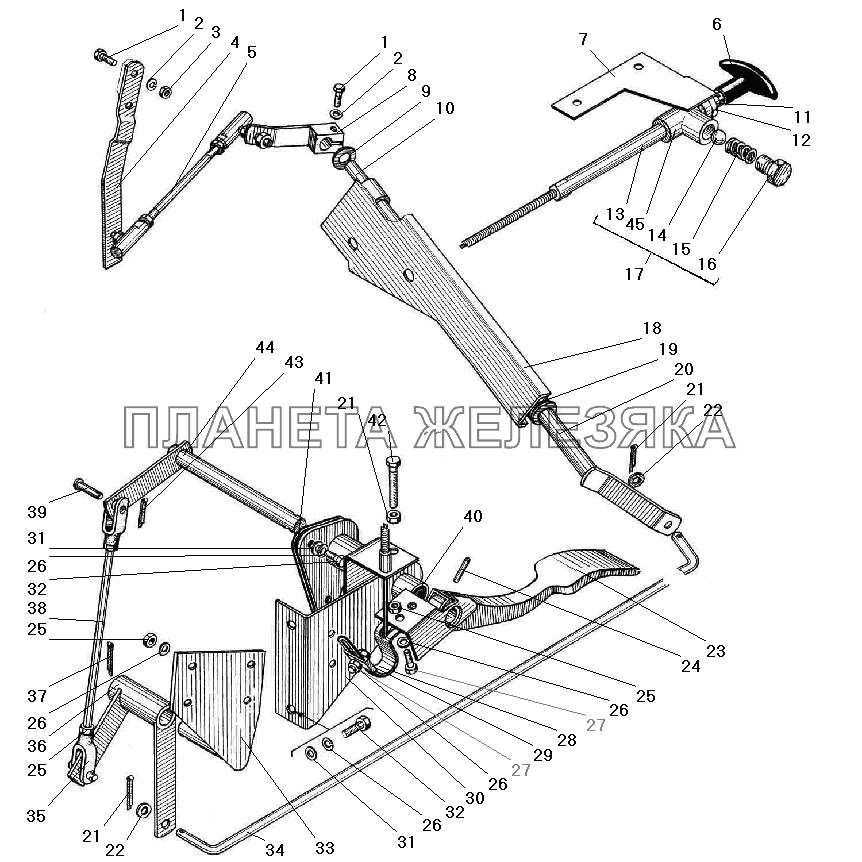

/54.gif "Привод акселератора УРАЛ-532301")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 201457-П29 |
Болт М8-6gх22 Подробнее |
|
| 2 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 3 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 4 | 4320Я-1108187 |
Рычаг управления регулятором Подробнее |
|
|
| 5 | 5323ЯХ-1108042 |
Тяга Подробнее |
|
|
| 6 | 4320Я-1108105 |
Ручка тяги ручного управления Подробнее |
|
|
| 7 | 6361Х-1108143 |
Кронштейн тяги ручного управления акселератором Подробнее |
|
|
| 8 | 5323ЯХ-1108077 |
Рычаг вала акселератора Подробнее |
|
|
| 9 | 252038-П29 |
Шайба 8,5 Подробнее |
|
|
| 10 | 5323ЯХ-1108090 |
Вал акселератора Подробнее |
|
|
| 11 | 250464-П29 |
Гайка М5-6Н Подробнее |
|
|
| 12 | 334624-П29 |
Гайка М14х1,5 Подробнее |
|
|
| 13 | 6361Х-1108124 |
Рейка с тягой Подробнее |
|
|
| 14 | Н-261 |
Шарик Подробнее |
|
|
| 15 | 4320-1108048-20 |
Пружина Подробнее |
|
|
| 16 | 4320-1108189-01 |
Пробка Подробнее |
|
|
| 17 | 6361Х-1108120 |
Тяга ручного привода акселератора Подробнее |
|
|
| 18 | 5323ЯХ-1108008 |
Кронштейн вала акселератора Подробнее |
|
|
| 19 | 4320-3504023 |
Втулка Подробнее |
|
|
| 20 | 5323ЯХ-1108164 |
Втулка Подробнее |
|
|
 |
21 | 258024-П29 |
Шплинт 2,5х16 Подробнее |
|
| 22 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 23 | 6361Х-1108200 |
Педаль Подробнее |
|
|
| 24 | 6361Х-1108161 |
Штифт пружинный Подробнее |
|
|
| 25 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 26 | 252154-П2 |
Шайба 6 пружинная Подробнее |
|
|
 |
27 | 201417-П29 |
Болт М6-6gх14 Подробнее |
|
| 28 | 6361Х-1108170 |
Хомут Подробнее |
|
|
| 29 | 6361Х-1108208 |
Зажим Подробнее |
|
|
| 30 | 6361Х-1108186 |
Опора Подробнее |
|
|
| 31 | 252037-П29 |
Шайба 6 Подробнее |
|
|
| 32 | 201419-П29 |
Болт М6 Подробнее |
|
|
| 33 | 5323РХ-1108008 |
Кронштейн акселератора Подробнее |
|
|
| 34 | 5323РХ-1108064 |
Тяга привода акселератора Подробнее |
|
|
| 35 | 4320-3122065 |
Вилка Подробнее |
|
|
| 36 | 5323РХ-1108055 |
Рычаг двуплечий с втулками Подробнее |
|
|
 |
37 | 258054-П29 |
Шплинт 4х32 Подробнее |
|
| 38 | 5323РХ-1108053 |
Тяга Подробнее |
|
|
| 39 | 260012-П52 |
Палец 6х20 Подробнее |
|
|
| 40 | 6361Х-1108192 |
Втулка оси педали Подробнее |
|
|
| 41 | 6361Х-1108173 |
Прокладка Подробнее |
|
|
 |
42 | 200213-П29 |
Болт М6-6gх35 Подробнее |
|
| 43 | 258012-П29 |
Шплинт 2х12 Подробнее |
|
|
| 44 | 5323РХ-1108213 |
Ось педали Подробнее |
|
|
| 45 | 43205-1108102 |
Корпус в сборе Подробнее |
|
