| ← Привод лебедки | Кронштейн с роликами → |

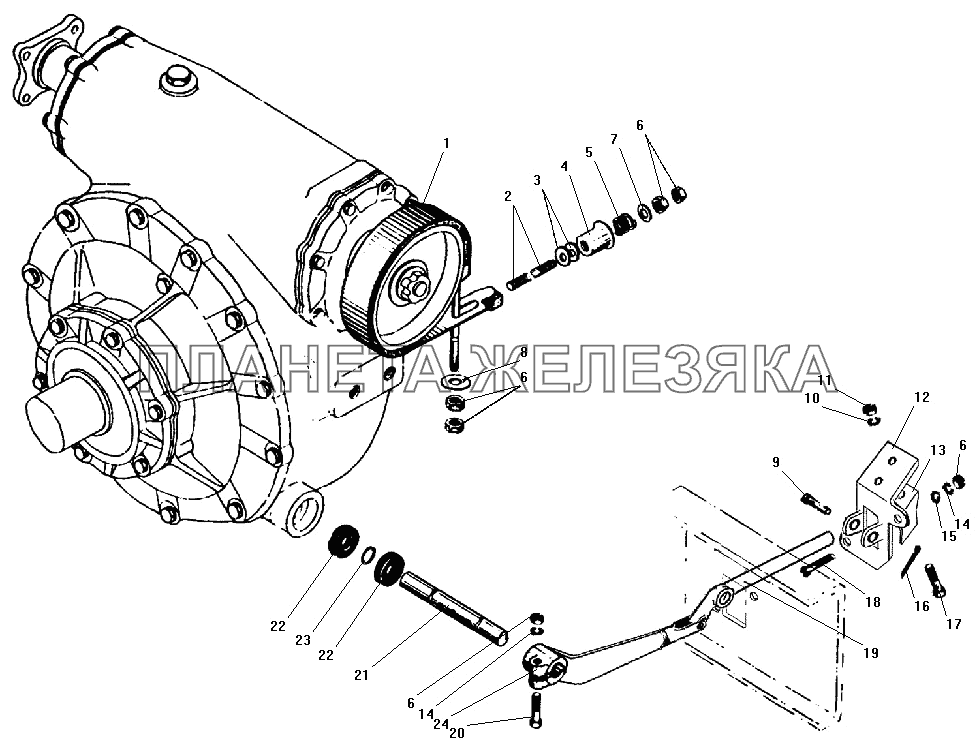

/187.gif "Тормоз и управление лебедкой УРАЛ-532301")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
200315-П29 |
Болт М10-6gх40 Подробнее |
||
| 1 | 375-4501166-В |
Лента тормоза в сборе Подробнее |
|
|
| 2 | 375-4501164-Д |
Наконечник ленты тормоза натяжной Подробнее |
|
|
| 3 | 335617-П29 |
Шайба 10 Подробнее |
|
|
| 4 | 375-3506383 |
Муфта обжимная Подробнее |
|
|
| 5 | 375-4503038 |
Пружина тормоза Подробнее |
|
|
| 6 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 7 | 335638-П29 |
Шайба 10 Подробнее |
|
|
| 8 | 252045-П29 |
Шайба 12 Подробнее |
|
|
| 9 | 260062 |
Палец 10х40 Подробнее |
|
|
| 10 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 11 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 12 | 4320-4503045 |
Кронштейн рычага управления лебедкой Подробнее |
|
|
| 13 | 375-2803018 |
Защелка Подробнее |
|
|
| 14 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 15 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 16 | 258039-П29 |
Шплинт 3,2х20 Подробнее |
|
|
| 17 | 220105-П29 |
Винт М6-6gх16 Подробнее |
|
|
 |
18 | 201501-П29 |
Болт М10-6gх35 Подробнее |
|
| 19 | 4320-4503102 |
Рычаг управления Подробнее |
|
|
| 20 | 200317-П29 |
Болт М10-6gх45 стяжной Подробнее |
|
|
| 21 | 4320-4503013 |
Шток Подробнее |
|
|
| 22 | 375-1803040 |
Сальник штока в сборе Подробнее |
|
|
| 23 | 4320-1803159 |
Кольцо уплотнительное Подробнее |
|
|
| 24 | 4320-4503113 |
Рычаг включения лебедки Подробнее |
|
