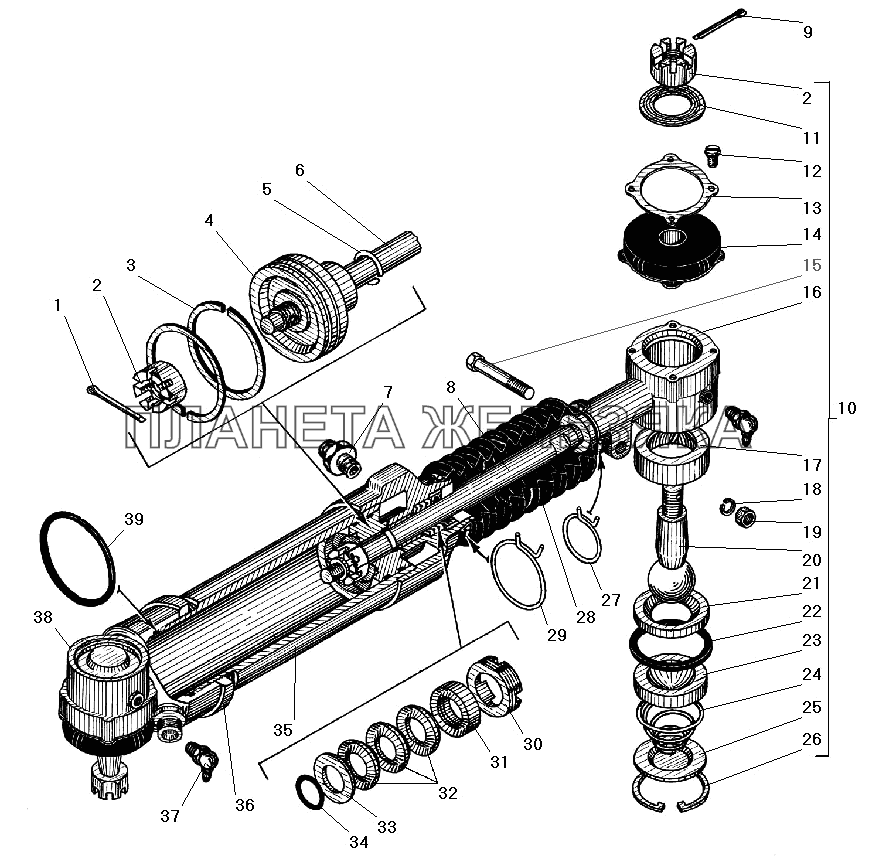

/116.gif "Усилительный механизм УРАЛ-532301")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 258053 |
Шплинт 4х25 Подробнее |
|
|
| 2 | 334933-П29 |
Гайка М22х1,5 Подробнее |
|
|
| 3 | 12-1004025-Б3 |
Кольцо компрессионное Подробнее |
|
|
| 4 | 5323-3405042 |
Поршень Подробнее |
|
|
| 5 | 375-3405041 |
Полукольцо штока Подробнее |
|
|
| 6 | 5323-3405046 |
Шток Подробнее |
|
|
| 7 | 375-3407603-Б |
Штуцер Подробнее |
|
|
| 8 | 5323-3405038 |
Поршень со штоком в сбором Подробнее |
|
|
 |
9 | 258054-П29 |
Шплинт 4х32 Подробнее |
|
| 10 | 5323-3405060 |
Наконечник штока в сборе Подробнее |
|
|
| 11 | 4320-3414095 |
Шайба Подробнее |
|
|
| 12 | 4320-3414081 |
Винт М8х12 Подробнее |
|
|
| 13 | 4320-3414078 |
Накладка муфты Подробнее |
|
|
 |
14 | 4320-3414076-01 |
Муфта защитная в сборе Подробнее |
|
 |
15 | 201593-П29 |
Болт М14-6gх50 Подробнее |
|
| 16 | 375-3005061 |
Наконечник штока Подробнее |
|
|
| 17 | 375-3003058-10 |
Вкладыш верхний Подробнее |
|
|
| 18 | 252138-П2 |
Шайба 14 пружинная Подробнее |
|
|
 |
19 | 250558-П29 |
Гайка М14-6Н Подробнее |
|
| 20 | 5323-3405282 |
Палец Подробнее |
|
|
| 21 | 375-3003059 |
Вкладыш нижний Подробнее |
|
|
| 22 | 4320-3414127 |
Уплотнитель Подробнее |
|
|
| 23 | 4320-3414085 |
Обойма пружины Подробнее |
|
|
 |
24 | 375-3003128 |
Пружина Подробнее |
|
| 25 | 375-3003129 |
Заглушка Подробнее |
|
|
| 26 | 375-3003122 |
Кольцо стопорное Подробнее |
|
|
| 27 | 339945-П2 |
Хомут Подробнее |
|
|
 |
28 | 375-3405051-01 |
Муфта защитная штока Подробнее |
|
| 29 | 339946-П2 |
Хомут Подробнее |
|
|
| 30 | 335058 |
Гайка Подробнее |
|
|
| 31 | 375-3405050 |
Кольцо нажимное в сборе Подробнее |
|
|
| 32 | М22х42-2 |
Манжета Подробнее |
|
|
| 33 | КО22х42-2 |
Кольцо опорное Подробнее |
|
|
| 34 | 022-028-36-2-2 |
Кольцо уплотнительное Подробнее |
|
|
| 35 | 5323-3405024 |
Цилиндр в сборе Подробнее |
|
|
| 36 | 5323-3405081 |
Гайка наконечника Подробнее |
|
|
| 37 | 264040-П29 |
Масленка 2.3.90.01 в сборе Подробнее |
|
|
| 38 | 5323-3405075 |
Наконечник цилиндра гидроусилителя в сборе Подробнее |
|
|
| 39 | 090-098-46-2-2 |
Кольцо Подробнее |
|
